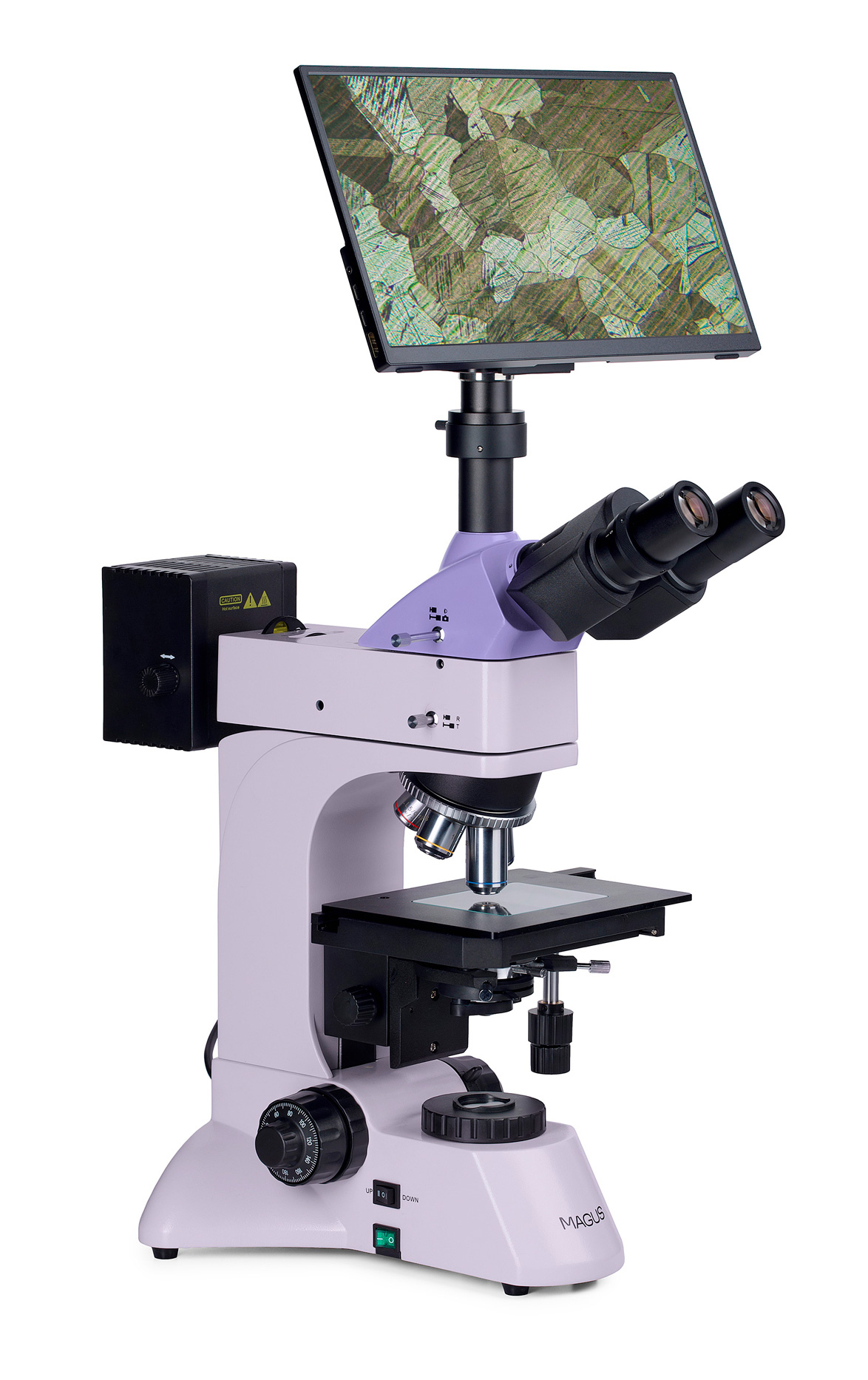

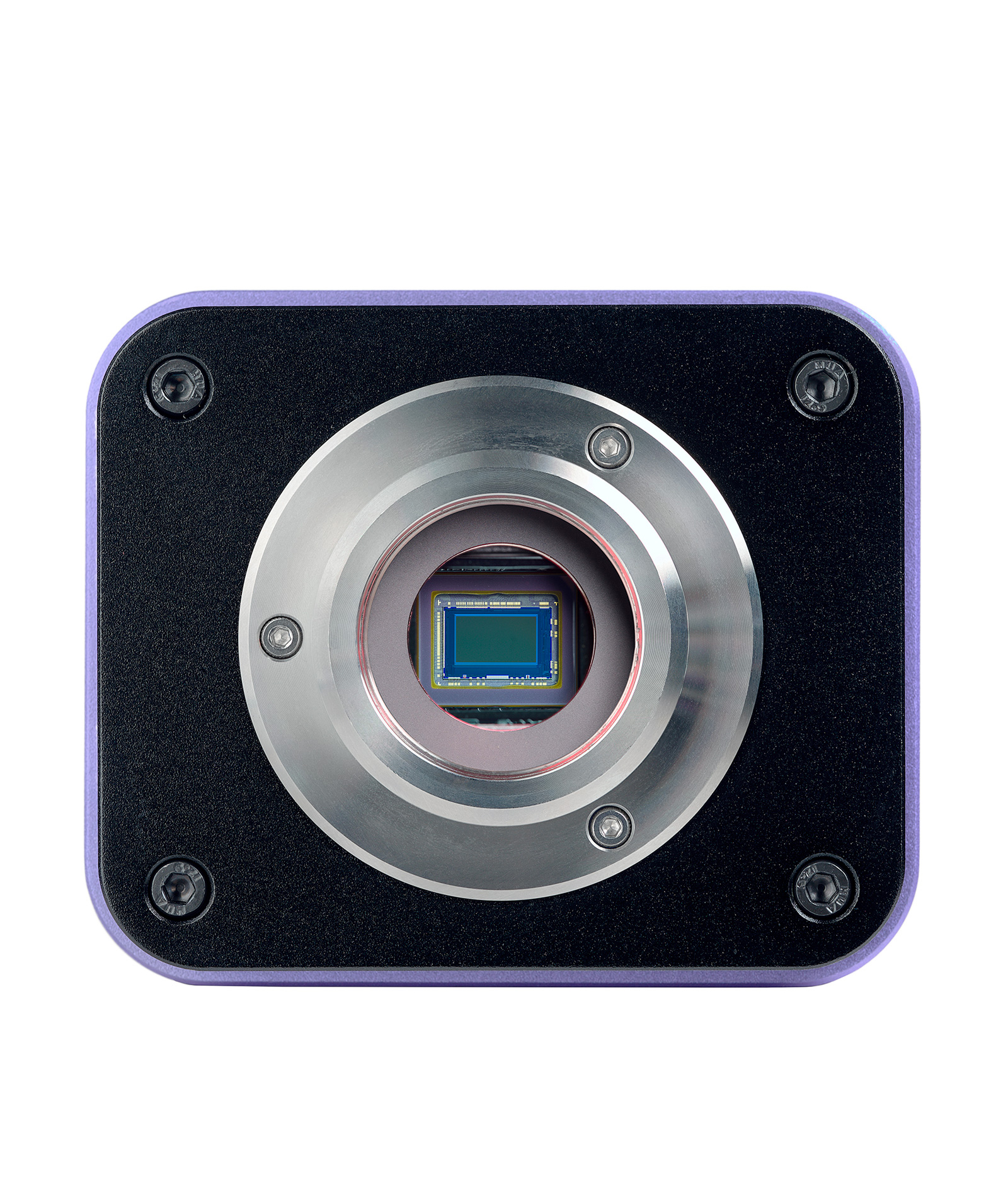

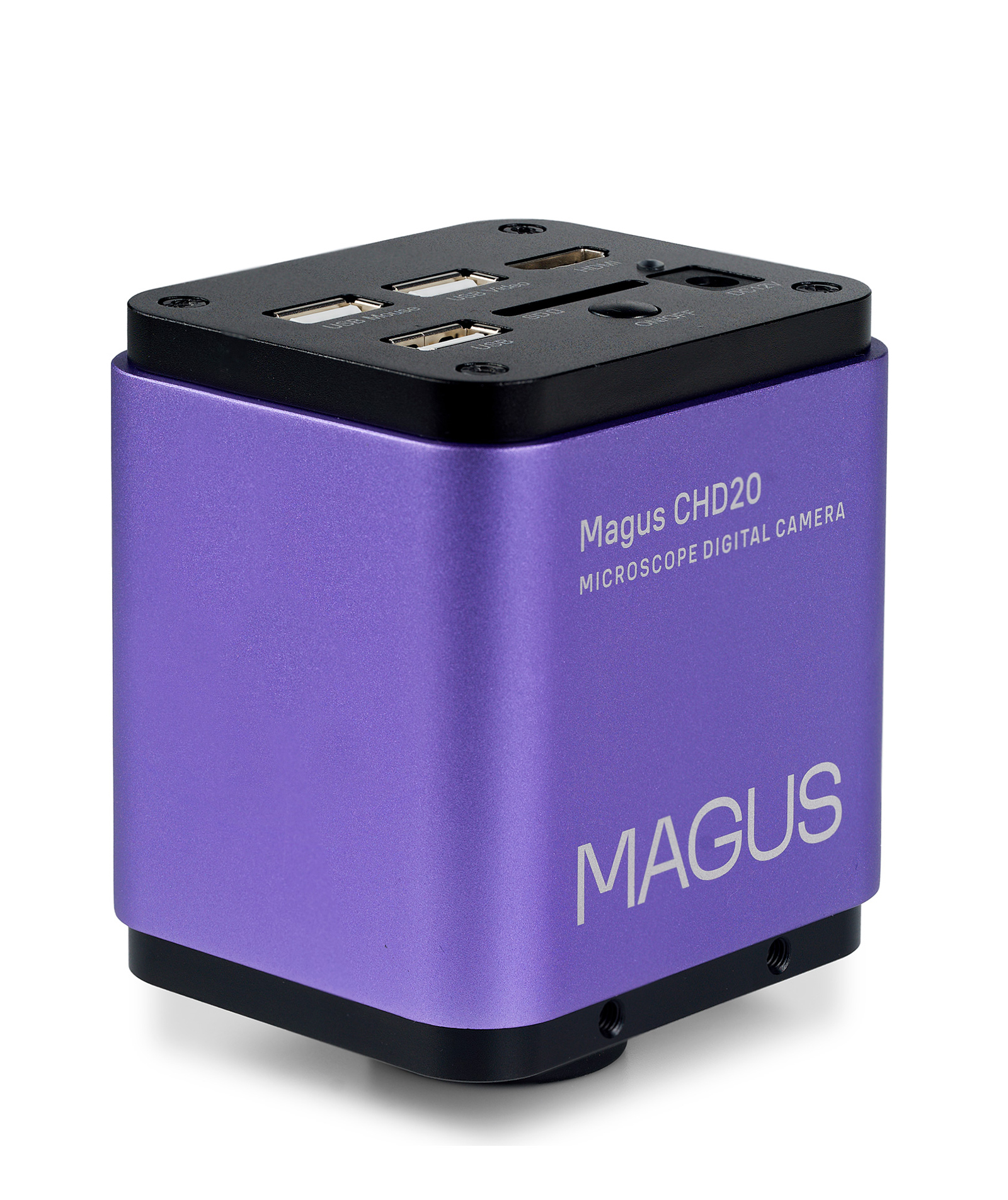

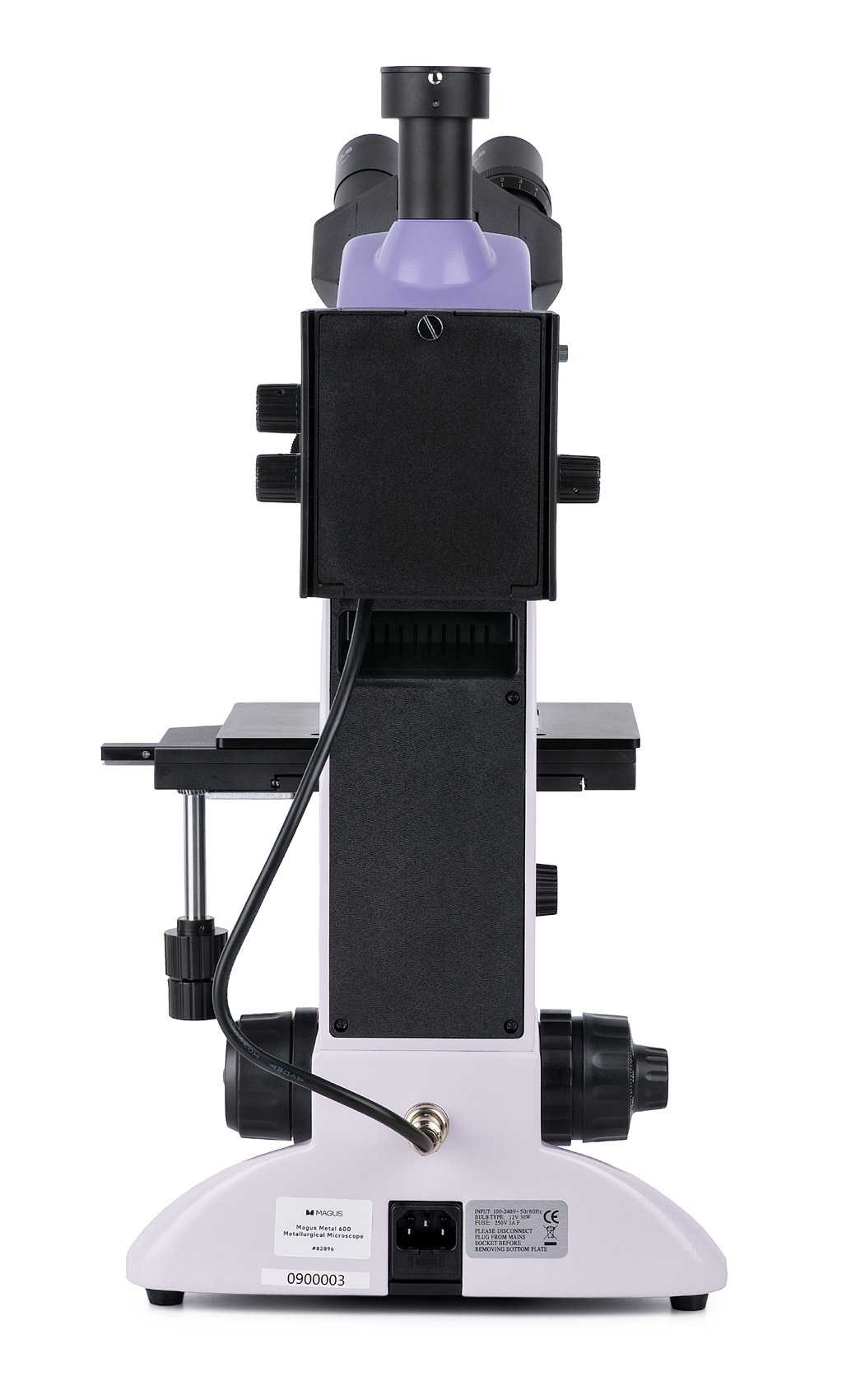

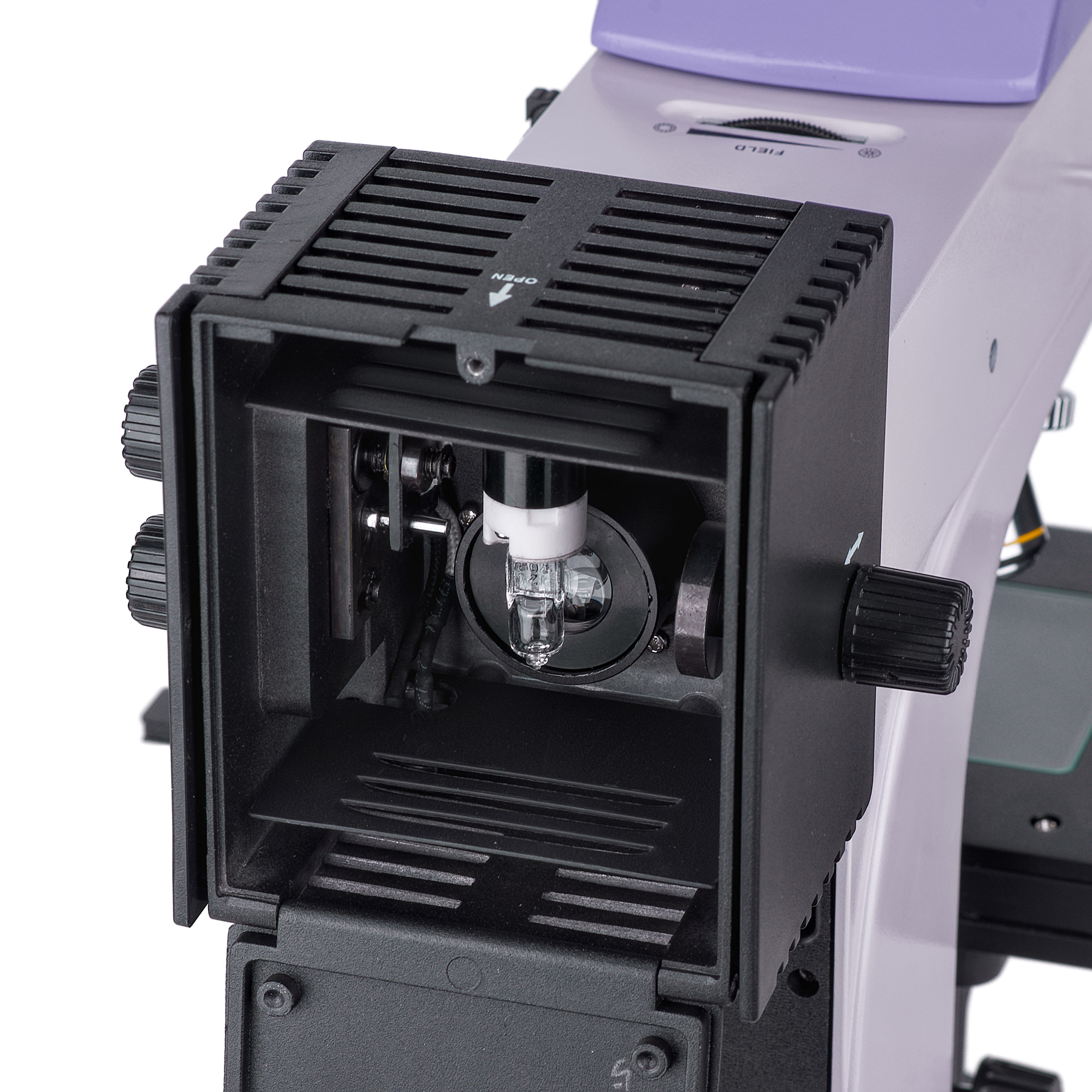

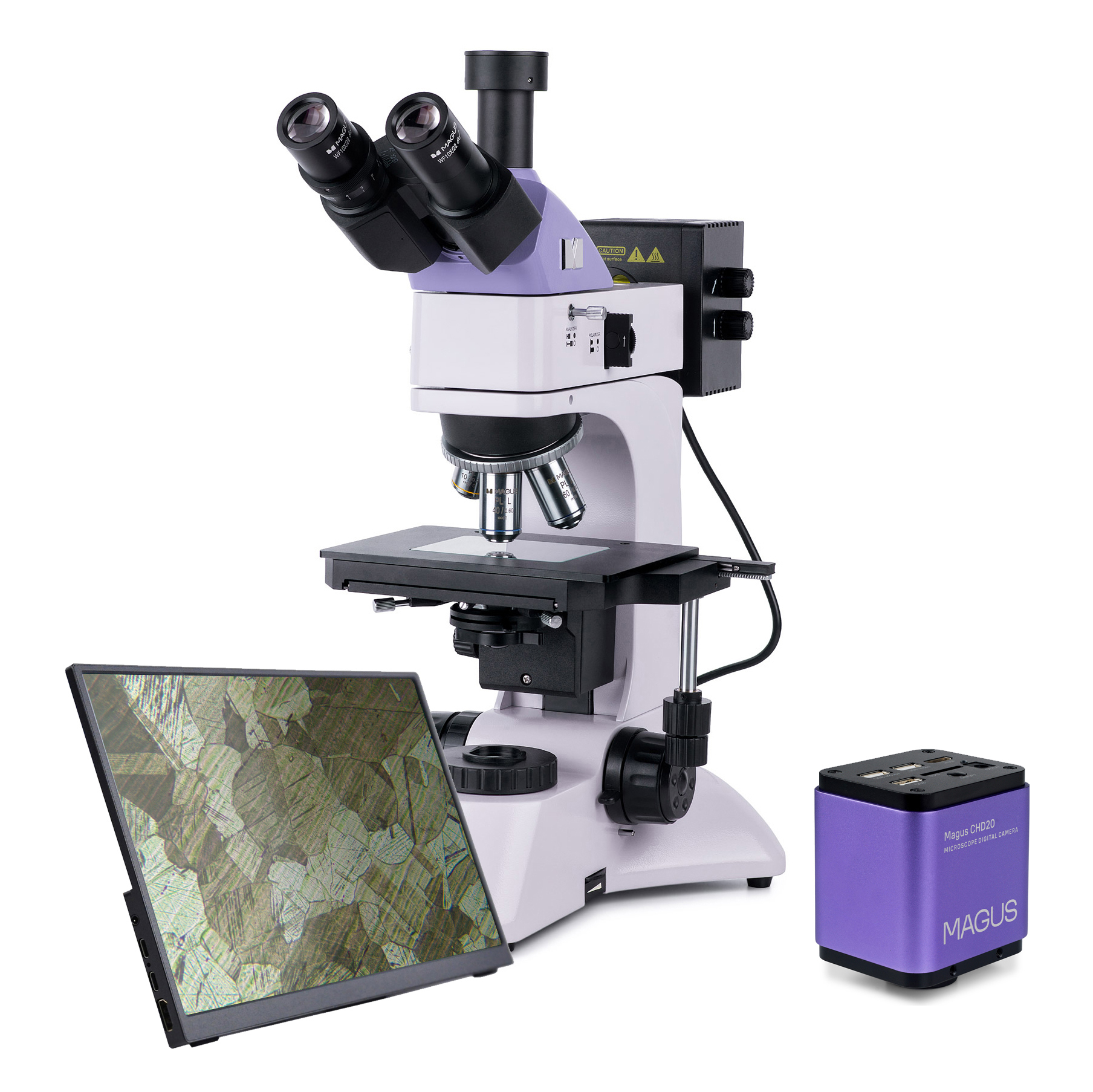

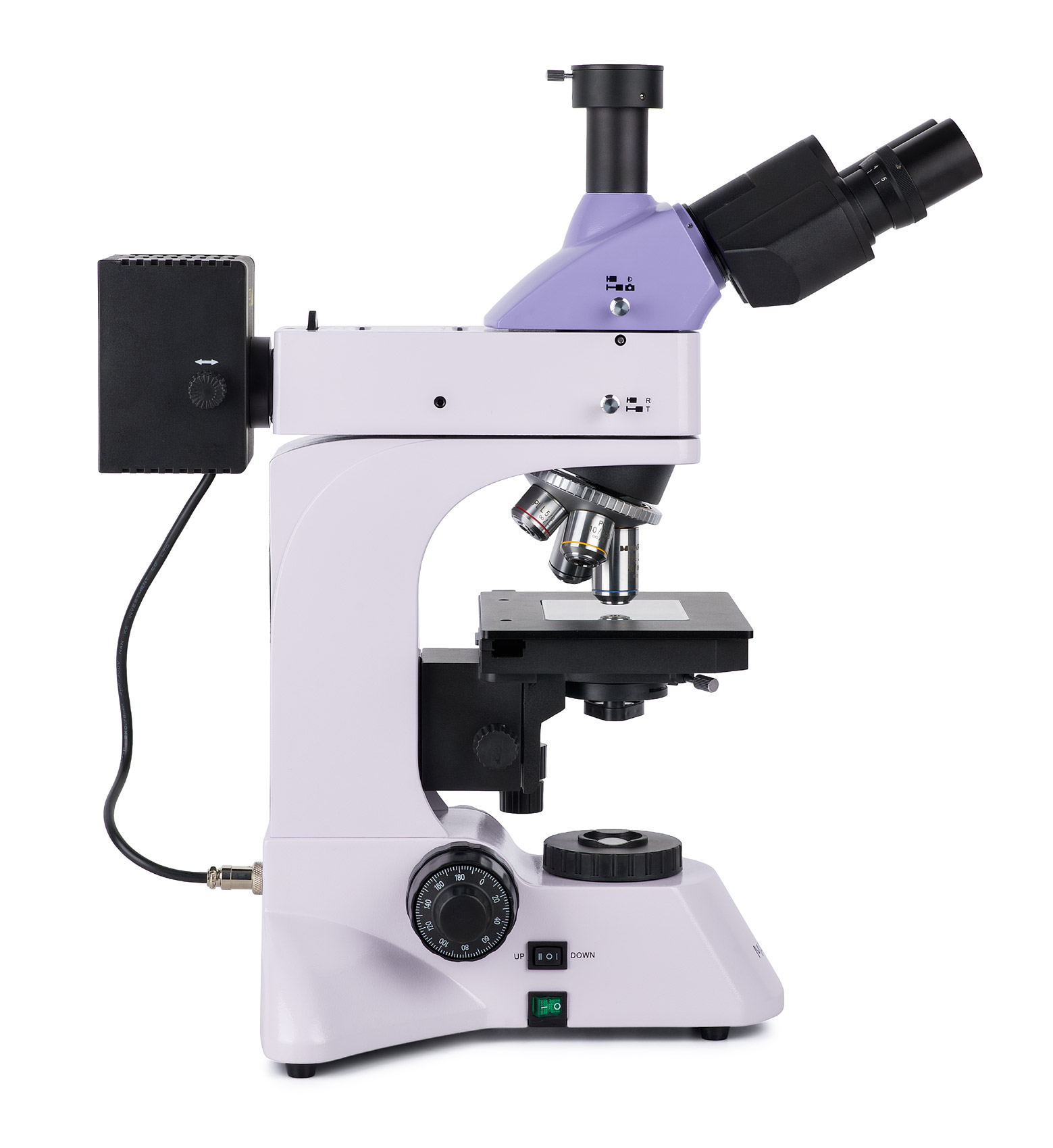

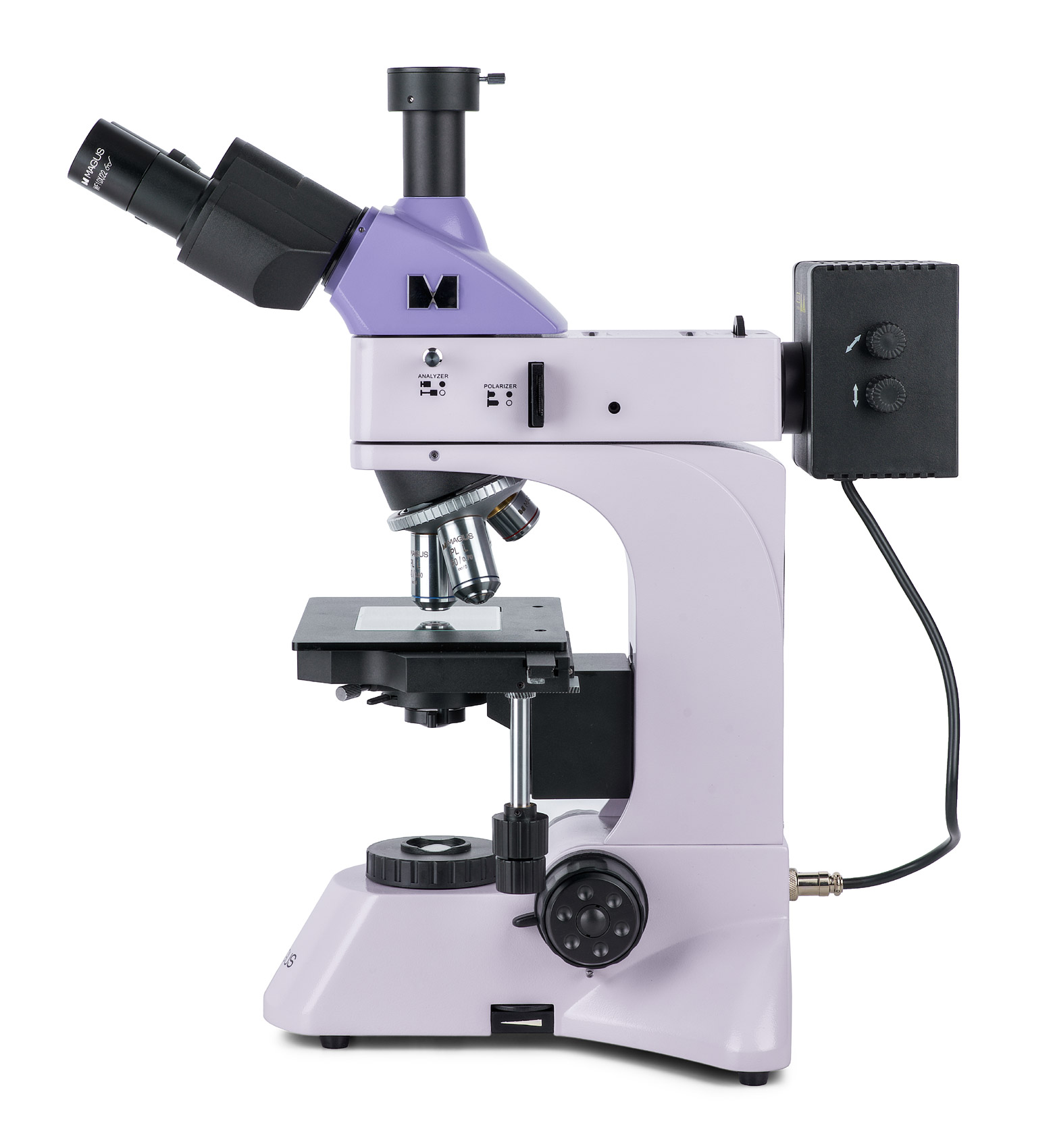

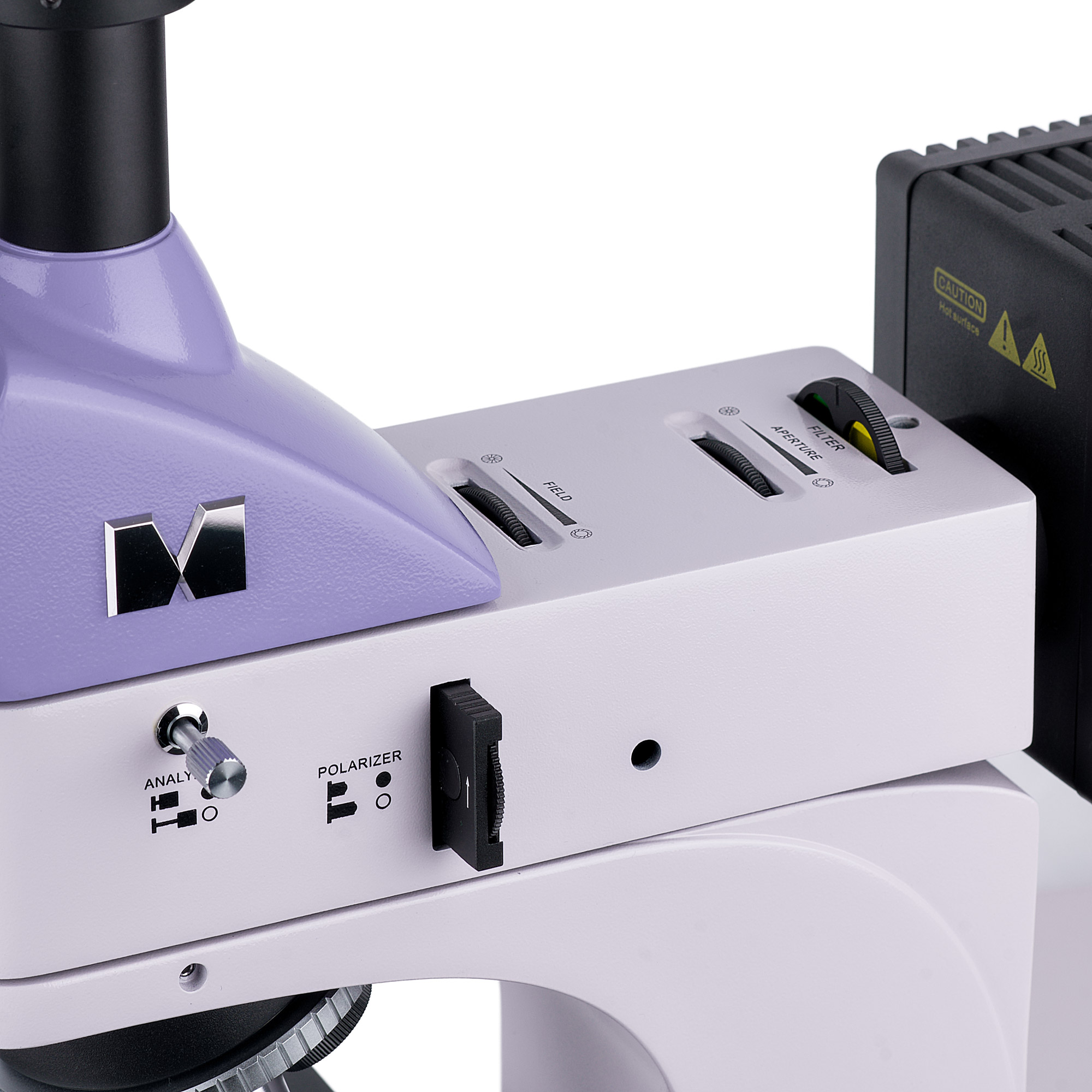

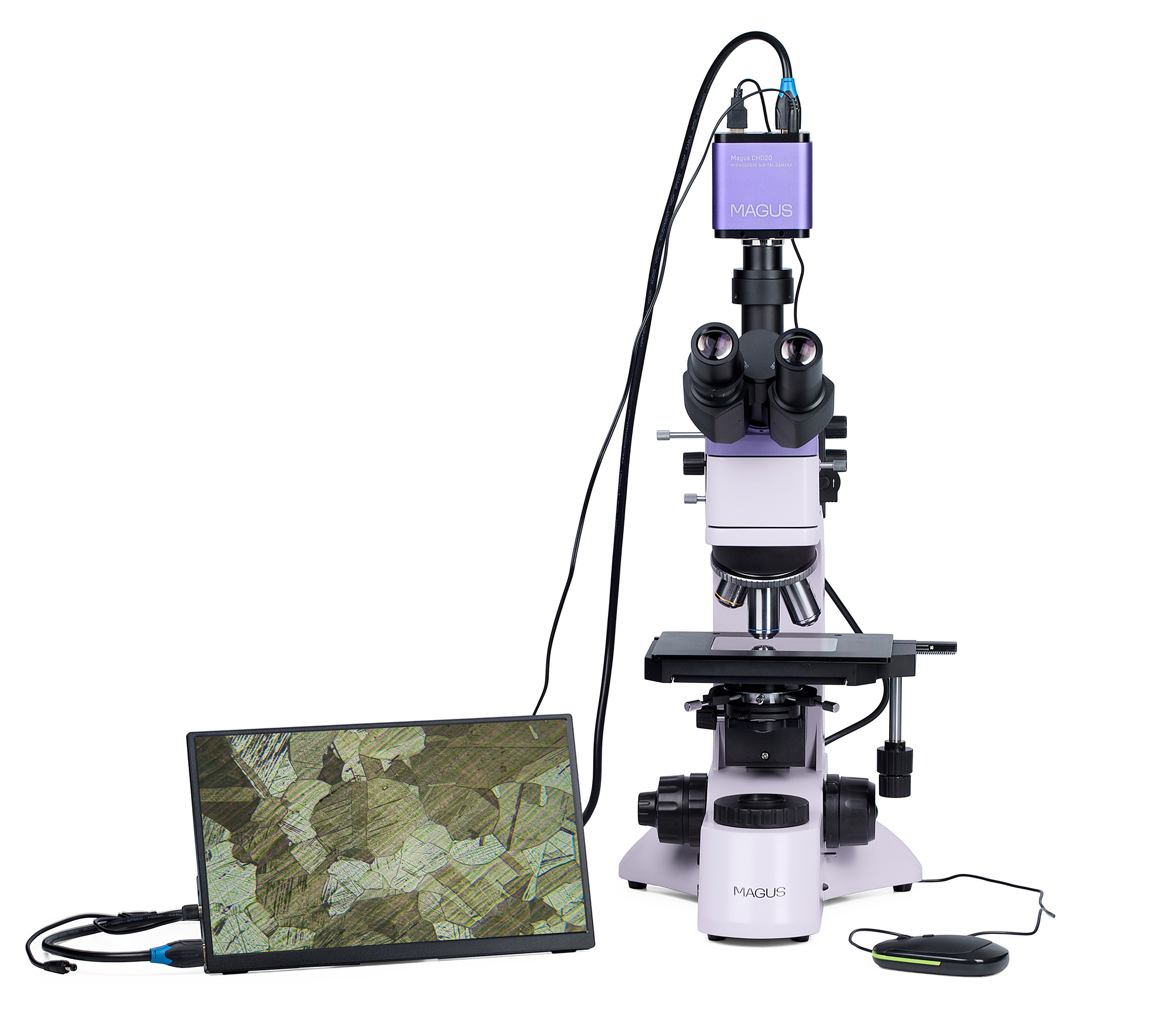

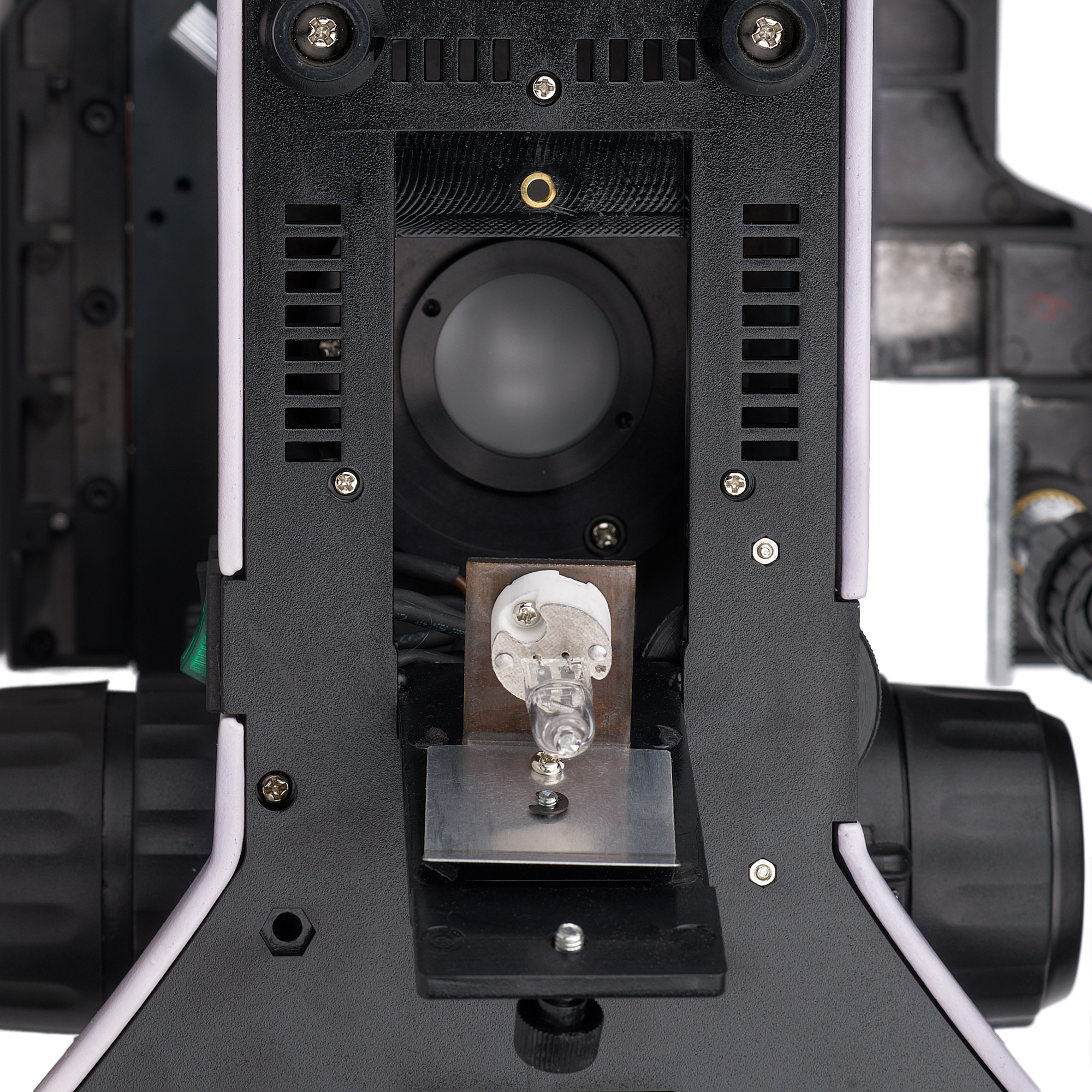

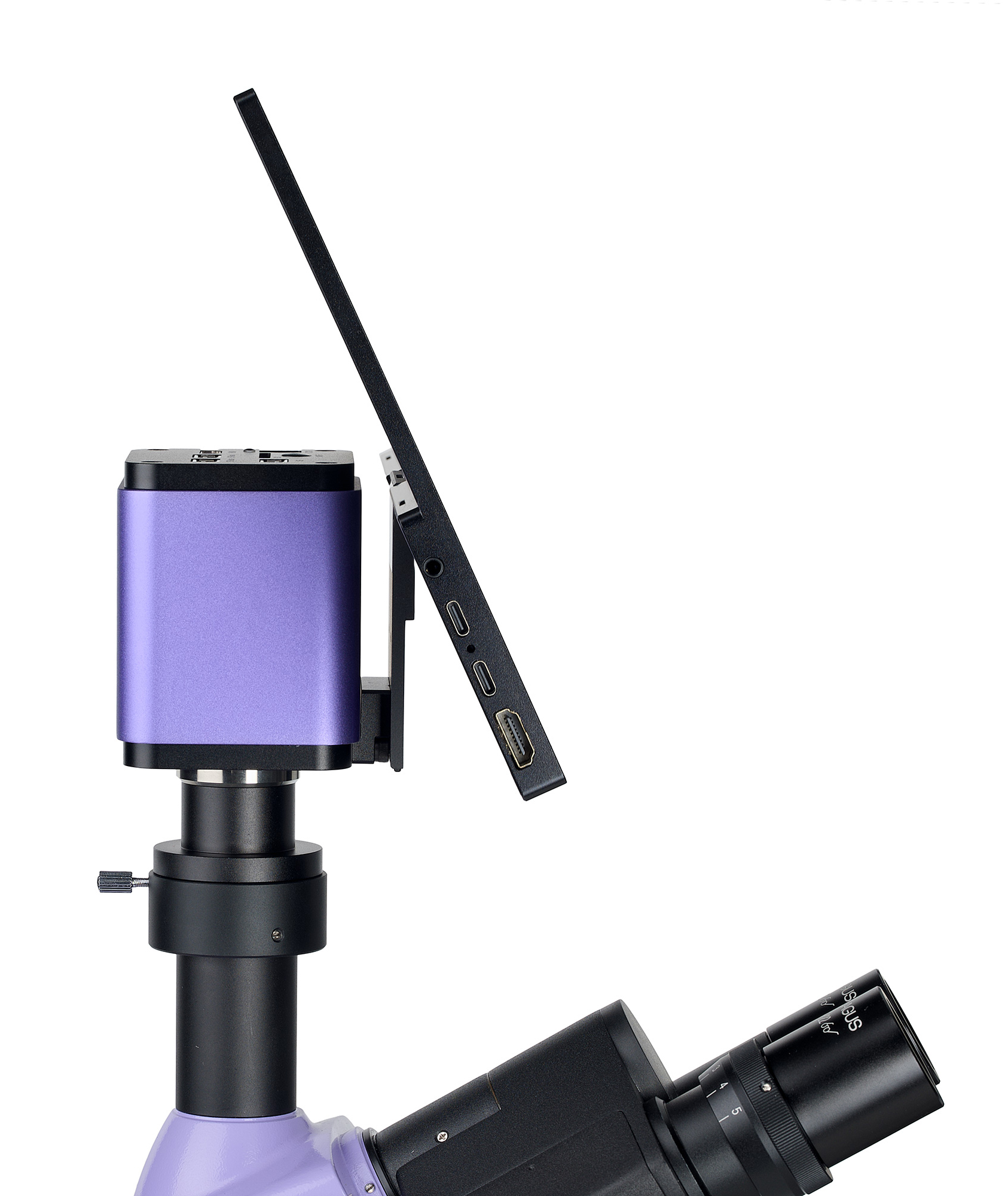

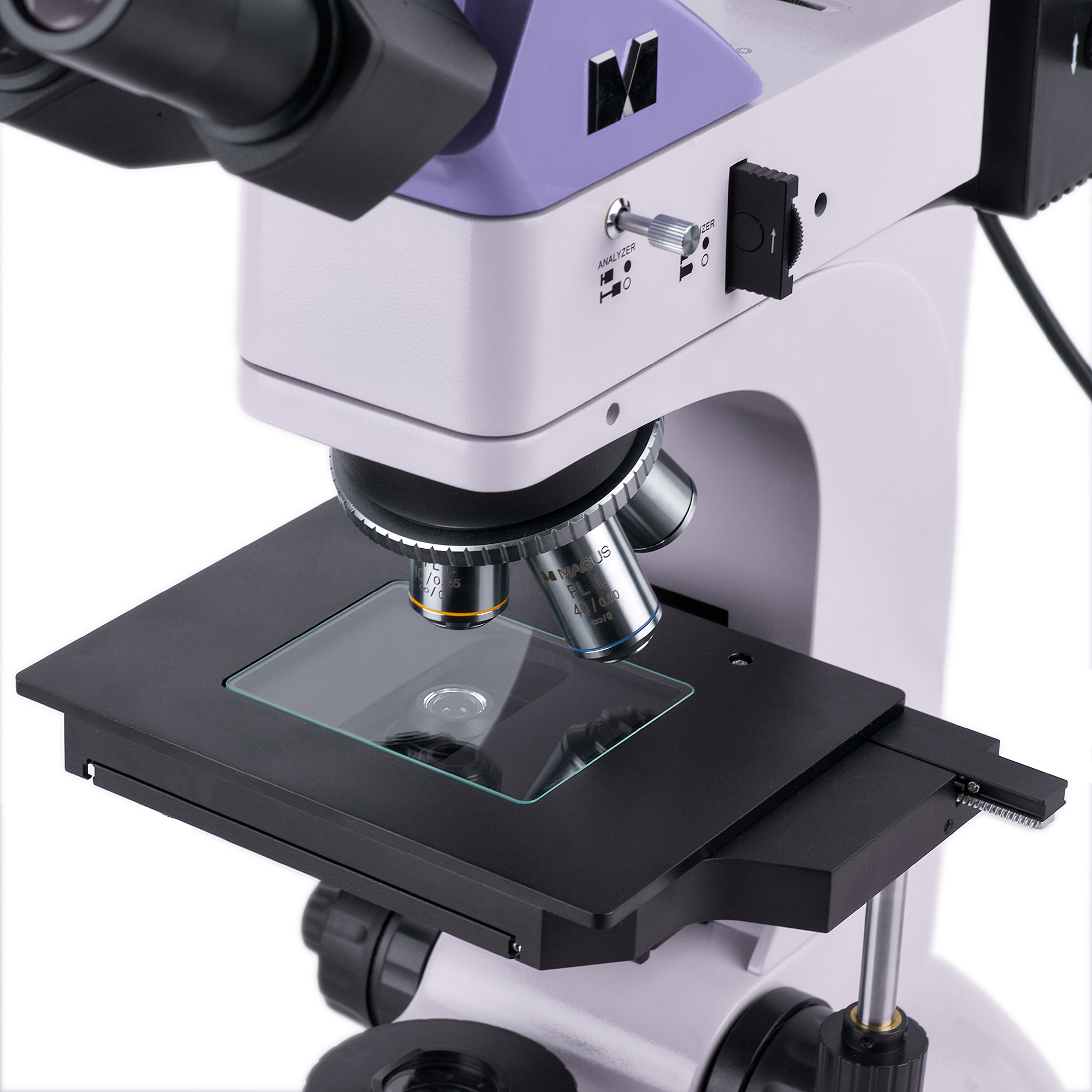

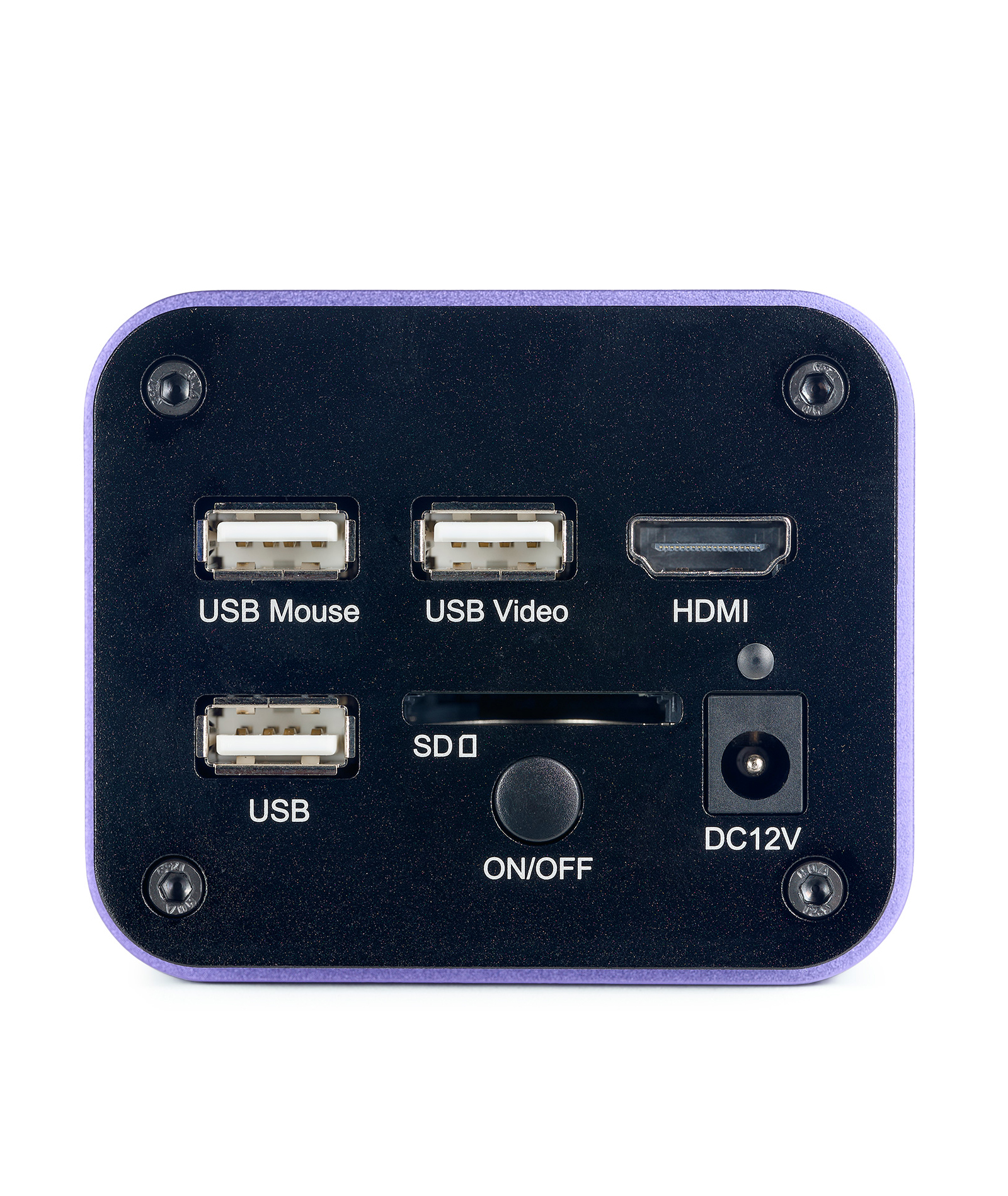

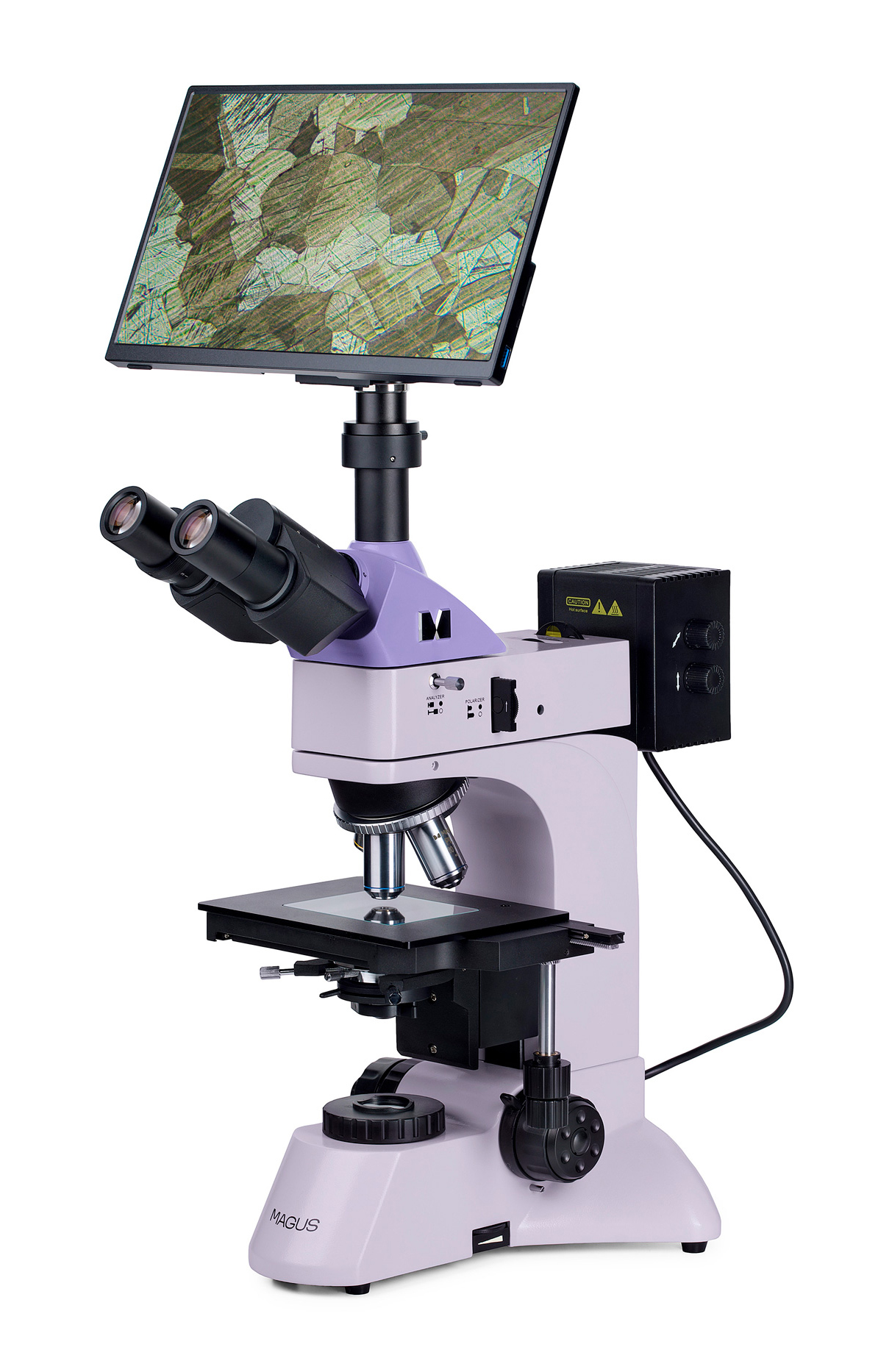

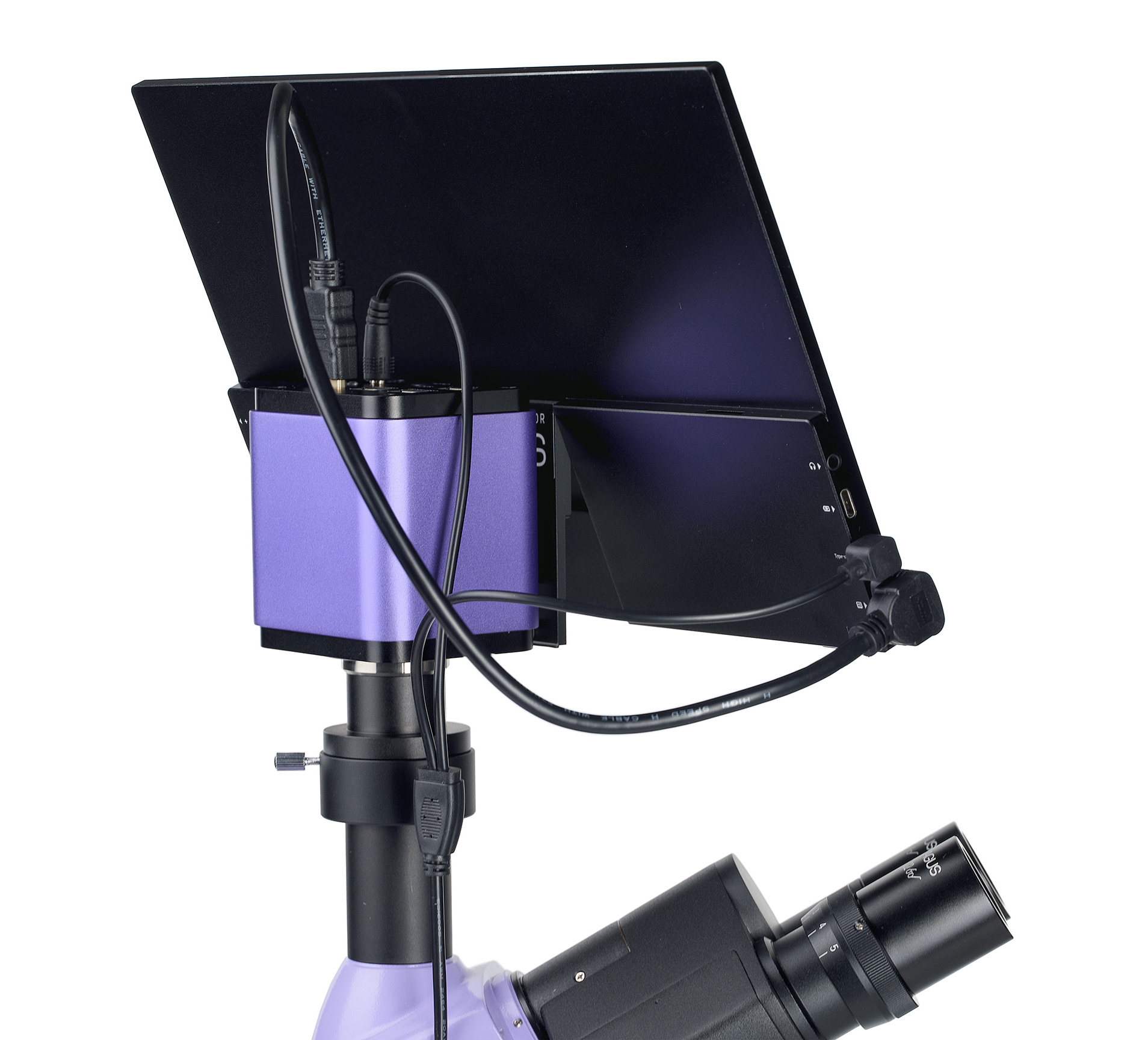

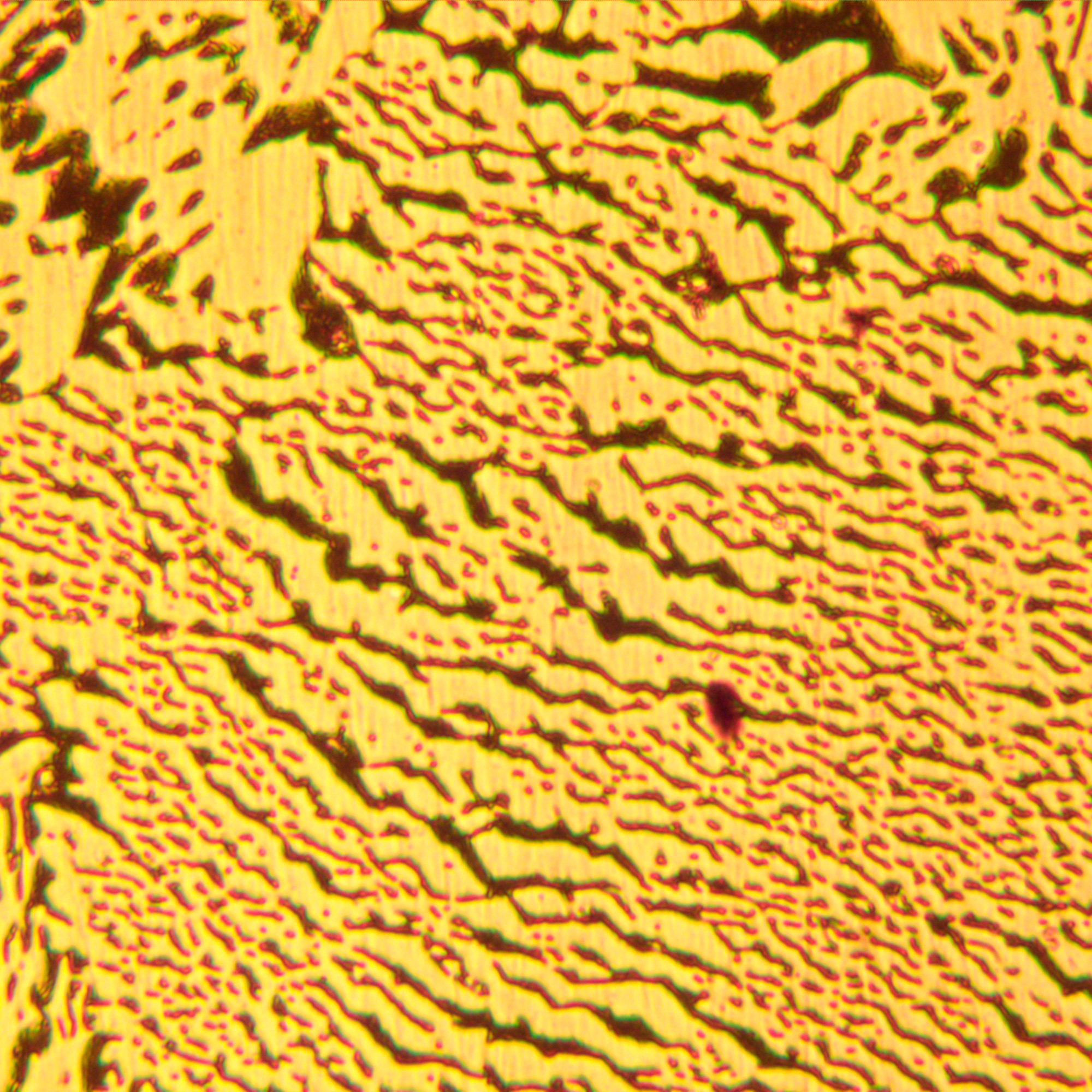

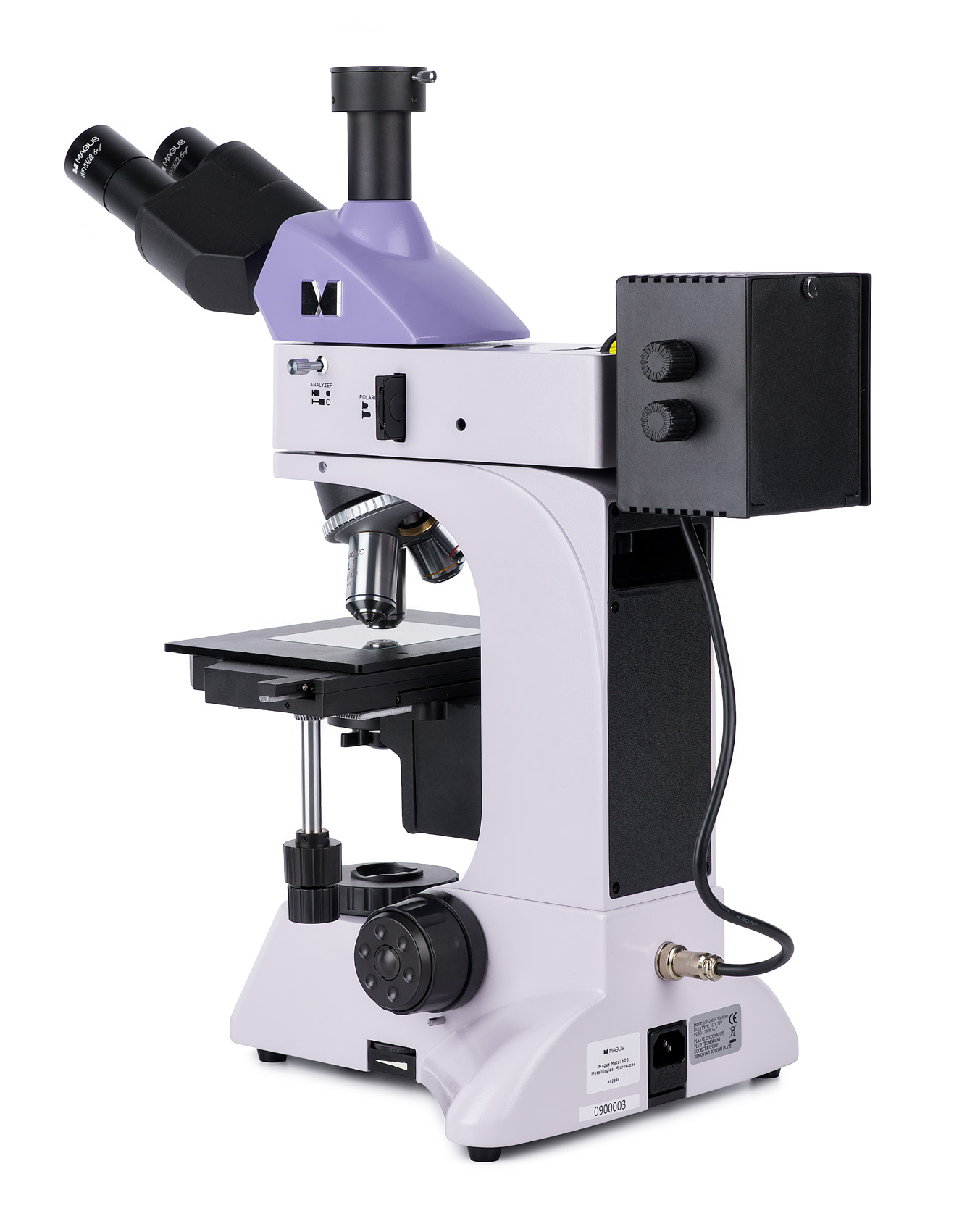

Металургичният микроскоп MAGUS Metal D600 LCD е предназначен за изследване на непрозрачни образци (метали, сплави, покрития с боя, полупроводникови и други материали) с отразена светлина при използване на микроскопските методи на светло поле и поляризация. Можете да изучавате микроструктурите върху плоски и полирани образци. Илюминаторът за преминаваща светлина също така дава възможност за изследване на уловени върху филтри частици и полупрозрачни материали (като тънко фолио) под микроскопа. Микроскопът е подходящ за изследвания и анализи от геолози, металурзи, инженери, археолози и специалисти в други области на науката. Цифровата камера Цифровата камера за микроскоп MAGUS CHD20 е оборудвана с 2 MP сензор и създава реалистични Full HD изображения с разделителна способност 1920x1080px пиксела. Камерата е с висока светлочувствителност и е подходяща за работа на луминесцентна светлина. Чрез използване на първични цветни мозаечни филтри R, G, B се постигат малък ток на тъмно и ясно изображение. Камерата използва интерфейс HDMI за директно свързване към телевизор, монитор или проектор. В този режим камерата работи автономно, без компютър. Интерфейсът HDMI осигурява висока и стабилна скорост на предаване на данните от камерата към външния екран. Има допълнителен интерфейс USB 2.0 за свързване на камерата с компютър. Правят се видеозаписи при 60 fps или 50 fps в зависимост интерфейса на видеоизхода. Камерата комбинира висока честота на кадрите и широколентов HDMI, поради това видеозаписите са ярки, без неподвижни кадри или прекъсвания между кадрите. При максимална разделителна способност изображението е с добра детайлност, движещите се обекти се виждат без проблеми, а движението на обектите се показва без закъснения. Монитор Мониторите MAGUS MCD работят в комбинация с камерите MAGUS CHD, за да образуват цялостна система за визуализация за микроскопите MAGUS. Връзката с камерата се осъществява чрез нейния интерфейс HDMI. На монитора се показват изображения в реално време. Течнокристалният дисплей IPS има широк ъгъл на видимост, висока яркост и добър контраст. При гледане на екрана дори под голям ъгъл, изображението не е изкривено. Размерът на екрана е 13,3". Мониторът може да се постави върху хоризонтална повърхност с помощта на сгъваема стойка или да се монтира на камера или триножник. Оптика Тринокулярната глава има тринокулярна тръба за монтиране на камера (не е приложена). Светлинният лъч може да се разделя в две позиции: 100:0 или 0:100, което означава, че можете да насочвате светлинния лъч към цифровата камера или към окулярната тръба. Тринокулярната глава лава е наклонена на 30 градуса , което е удобно при продължителни наблюдения. На лявата тръба има пръстен за регулиране на диоптъра. В базовата конфигурация увеличението на микроскопа е от 50х до 600x. За повишаване на горната граница на увеличението може да монтирате допълнителни окуляри. Револверната глава с обективи е ориентирани навътре. Могат да бъдат монтирани пет обектива едновременно - четири от тях са включени в комплекта, а един слот е свободен за монтиране на допълнителен обектив. Микроскопът използва планахроматични обективи с голямо фокусно разстояние, които са подходящи за микроскопия по метода на светлото поле. Осветление Микроскопът е оборудван с осветителни системи за преминаваща и отразена светлина. При двете се използват халогенни крушки 30 W с регулируема яркост, които се захранват с променливотоково захранване. Халогенните крушки излъчват светлина с цветна температура, която позволява комфортна работа. Микроскопът е оборудван с устройства за поляризация за наблюдения с отразена светлина: вграден анализатор и поляризатор, който може да се демонтира. Диафрагмата на апертурата и полевата диафрагма правят възможно регулирането на осветлението на Кьолер, в комплекта са включени също и цветни филтри. Апертурите и източникът на отразена светлина могат да се центрират. В системата за преминаваща светлина се използва обикновен кондензер на Abbe, чиято позиция може да се регулира по два начина: центриране и регулиране по височина. Допълнително има повдигаща се нагоре леща за използване с обективи с малко увеличение. Има диафрагма на апертурата и полева диафрагма, т.е. можете да използвате метода с осветление на Кьолер. Предметна маса и фокусиращ механизъм Максималната височина на образеца, който може да се постави върху предметната маса, е 20 mm. Образецът се премества чрез преместване на предметната маса по двете оси. Допълнително има стъклена плоча, която се използва за работа с непрозрачни образци. За регулиране на фокуса се използват механизми за грубо и фино фокусиране. Фокусирането е плавно и прецизно. Грубото фокусиране има застопоряващ бутон и регулиране на затягането. Бутоните за фокусиране са разположени коаксиално от двете страни, така че не е необходимо да държите ръцете си вдигнати, докато работите; вместо това можете да ги поставите върху масата. Принадлежности Микроскопът MAGUS Metal 600 може да бъде оборудван още с допълнителни окуляри, обективи с голямо фокусно разстояние, цифрови камери и калибрационни образци. Основни характеристики на микроскопа: Микроскоп за изследване на непрозрачни плоски и полирани образци чрез отразена светлина и на полупрозрачни образци чрез преминаваща светлина Тринокулярна глава с тринокулярна тръба и разделител на лъча Източник на преминаваща и отразена светлина: халогенна крушка 30 W Метод с осветление на Кьолер с преминаваща и отразена светлина, микроскопски метод с поляризация в отразена светлина Елементи (диафрагми и източници на светлина) на осветителната система за отразена светлина, които могат да се центрират, комплект филтри Кондензер на Abbe с повдигаща се нагоре леща, която се използва с обективи с малко увеличение Широка гама допълнителни обективи и окуляри Основни характеристики на камерата: Камерата работи автономно, без връзка с компютър чрез интерфейс HDMI. Може да се свързва към компютър чрез интерфейс USB 2.0 Разделителната способност на камерата е 1920x1080 пиксела и е идеален избор за показване на изображения на Full HD монитор 60 fps и 50 fps в зависимост интерфейса на видеоизхода за наблюдение на движещи се обекти, видеозаписи и движение на пробите без трептене или забавяне Цветният CMOS сензор SONY Starvis с фоново осветление осигурява ниско ниво на шума и висока светлочувствителност дори при слаба осветеност. Ще получите по-ясни и по-ярки изображения с по-наситени цветове. Софтуер за запис на снимки, видеозапис, редактиране, функции на външен дисплей, линейни и ъглови измервания Комплектът включва: Цифрова камера MAGUS CHD20 (цифрова камера, HDMI кабел (1,5 m), кабел за USB 2.0 (2 m), USB мишка, 32 GB SD карта с памет, променливотоков захранващ адаптер 12 V/1 A (Евро), инсталационни CD с драйвери и софтуер, ръководство за потребителя и гаранционна карта) Течнокристален монитор MAGUS MCD20 Основа с вход за захранване, светлинен източник за преминаваща светлина и кондензер, фокусиращ механизъм, предметна маса и револверна глава Илюминатор за отразена светлина с корпус на осветителното тяло Тринокулярна глава Планахроматичен обектив с корекция до безкрайност: PL L5x/0,12 WD 26,1 mm Планахроматичен обектив с корекция до безкрайност: PL L10х/0,25 WD 20,2 mm Планахроматичен обектив с корекция до безкрайност: PL L40х/0,60 WD: 3,98 mm Планахроматичен обектив с корекция до безкрайност: PL L60x/0,70 WD: 2,08 mm Окуляр 10x/22 mm с голямо разстоянието от очите (2 бр.) Стъклена плоча на предметната маса Адаптер за C-образна монтировка 1x Шестостенен ключ Променливотоков захранващ кабел Захранващ кабел на илюминатора за отразена светлина Покривало против прах Ръководство за потребителя и гаранционна карта Предлагат се по заявка: Окуляр 10x/22 mm със скала Окуляр 12,5x/14 mm (2 бр.) Окуляр 15x/15 mm (2 бр.) Окуляр 20x/12 mm (2 бр.) Окуляр 25x/9 mm (2 бр.) Планахроматичен обектив с корекция до безкрайност: PL L20х/0,40 WD 8,80 mm Планахроматичен обектив с корекция до безкрайност: PL L50х/0,70 WD 3,68 mm Планахроматичен обектив с корекция до безкрайност: PL L80x/0,80 WD: 1,25 mm Планахроматичен обектив с корекция до безкрайност: PL L100x/0,85 (сух) WD 0,40 mm Калибрационен образец МаркаMAGUSГаранция5 годиниEAN5905555018287Размер на опаковката (Д x Ш x В)35x30x75 cmТранспортно тегло17.25 kg=== Разделител ===МониторТипметалургичен, светлина/оптичен, цифровиТип на главата на микроскопатринокулярни, цифров екран/монитор на компютъраГлаваSiedentopfЪгъл на наклон на главата30 градуса Увеличение, x50 — 600Диапазон на увеличениетоот 200x до 800xУвеличение, x (опция)50-1000/1250/1500/2000/2500Диаметър на тръбата на окуляра, mm30Окуляри10х/22 mm, разстояние от очите: 10 mm (*опция: 10x/22 mm със скала, 12,5x/14; 15x/15; 20x/12; 25x/9)Обективипланахроматични с корекция до безкрайност: PL L5x/0,12, PL L10x/0,25, PL L40x/0,60, PL L60x/0,70; парфокално разстояние 45 mm (*опция: PL L20x/0,40, PL L50x/0,70, PL L80x/0,80, PL L100x/0,85 (сух))Револверна главаза 5 обективаРаботна дистанция, mm26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20x); 3,68 (50x); 1,25 (80x); 0,40 (100x)Разстояние между окулярите, mm48 — 75Предметна маса, mm210x140Диапазон на движение на предметната маса, mm75/50Характеристики на предметната масамеханична предметна маса с две оси, със стъклена плочаРегулиране на диоптъра на окуляра, диоптри с отклонение 5 (на лявата тръба)Кондензаторпреминаваща светлина: кондензер Abbe с възможност за регулиране на центъра и височината, NA 1,25, регулируема диафрагма на апертурата и лещи с превключващ механизъм, със заключващи винтовеФокусиранекоаксиален, грубо фокусиране (25 mm, със застопоряващ бутон и бутон за регулиране на затягането) и фино фокусиране (0,002 mm)Тялоалуминиева сплавОсветлениехалогенноРегулиране на яркосттаyesЗахранване220 с отклонение 22 V, 50 Hz, променливотокова мрежа, променливотоково 110 V-220 V/постояннотоково 5-12 V, 1 A (Тип-C)Тип на светлинния източникотразена и преминаваща светлина: 12 V/30 WСветлинни филтризелен, син, жълт, матовДиапазон на работната температура, градуса C-15 — 55Диапазон на работната температура, градуса C5 — 35Допълнителновграден анализатор и поляризатор, който може да се демонтираВъзможност за свързване на допълнително оборудванеUSB мишка, флашпамет (USB)Потребителско нивоза професионалисти, опитни потребителиНиво на трудност на сглобяване и монтажсложенПриложениеметалургиченМясто на осветлениетодвойноМетод за изследванена светлото поле, поляризацияТорбичка/калъф/чанта в комплектпокривало против прахТегло, kg11СензорSony Exmor/Starvis CMOSЦветен/монохроменцветен Мегапиксела2Максимална разделителна способност, пиксели1920x1080Размер на сензора1/2" (7,2x4,05 mm)Размер на пиксела, мm3.75x3.75Интерфейсни съединителиHDMI 1,4, USB 2.0Карта с паметSD до 32 GBСветлочувствителност1175 mV с 1/30 sОтношение сигнал/шум0,15 mV при 1/30 sВреме за експозиция0,04 ms - 1000 msВидеозаписyesЧестота на кадрите, fps при разделителна способност50 при 1920x1080 (USB), 60 при 1920x1080 (HDMI)Място на монтажтринокулярна тръба, окулярна тръба вместо окулярФормат на изображението*.jpg, *.tifВидео формат*.h264/*.h265, *.mp4Спектрален диапазон, nm380-650 (вграден инфрачервен филтър)Тип на затвораERS (електронен преместващ се затвор)СофтуерHDMI: вграден; USB: MAGUS ViewИзисквания към систематаWindows 8/10/11 (32-битов и 64-битов), Mac OS X, Linux, до 2,8 GHz Intel Core 2 или по-мощен, най-малко 4 GB RAM, порт USB 2.0, RJ45, 19" или по-голям дисплейТип на монтажаC-образна монтировкаЗахранване на камератаDC адаптер 12 V, 1 AСпецификации на постояннотоковия захранващ адаптервходни параметри: променливо напрежение 100-240 V, 50/60 Hz, изходни параметри: постоянно напрежение 12 V/1 AДиапазон на работната температура на камерата, градуса С-10 — 50Диапазон на работната влажност, %10 — 90Диапазон на работната влажност, %30 — 80Тип на матрицатаIPSДиагонал на дисплея, инчове13.3Разделителна способност на дисплея, пиксели1920x1080 (Full HD)Формат16:9Яркост, cd/m2400Брой на показваните цветове16,7 милионаКонтраст1000:1Хоризонтален/вертикален ъгъл на видимост, градуса 178/178Размер на видимата зона на екрана (Ш x В), mm295x165Разстояние между пикселите (Д x В), mm0,154x0,154Честота на оптичния източник, Hz60Тип на матрицата с фоново осветлениесветодиоднаСрок на експлоатация на светодиода за задно осветяване, часове50000ИнтерфейсHDMIПотребление на енергия, W12 (макс.)
