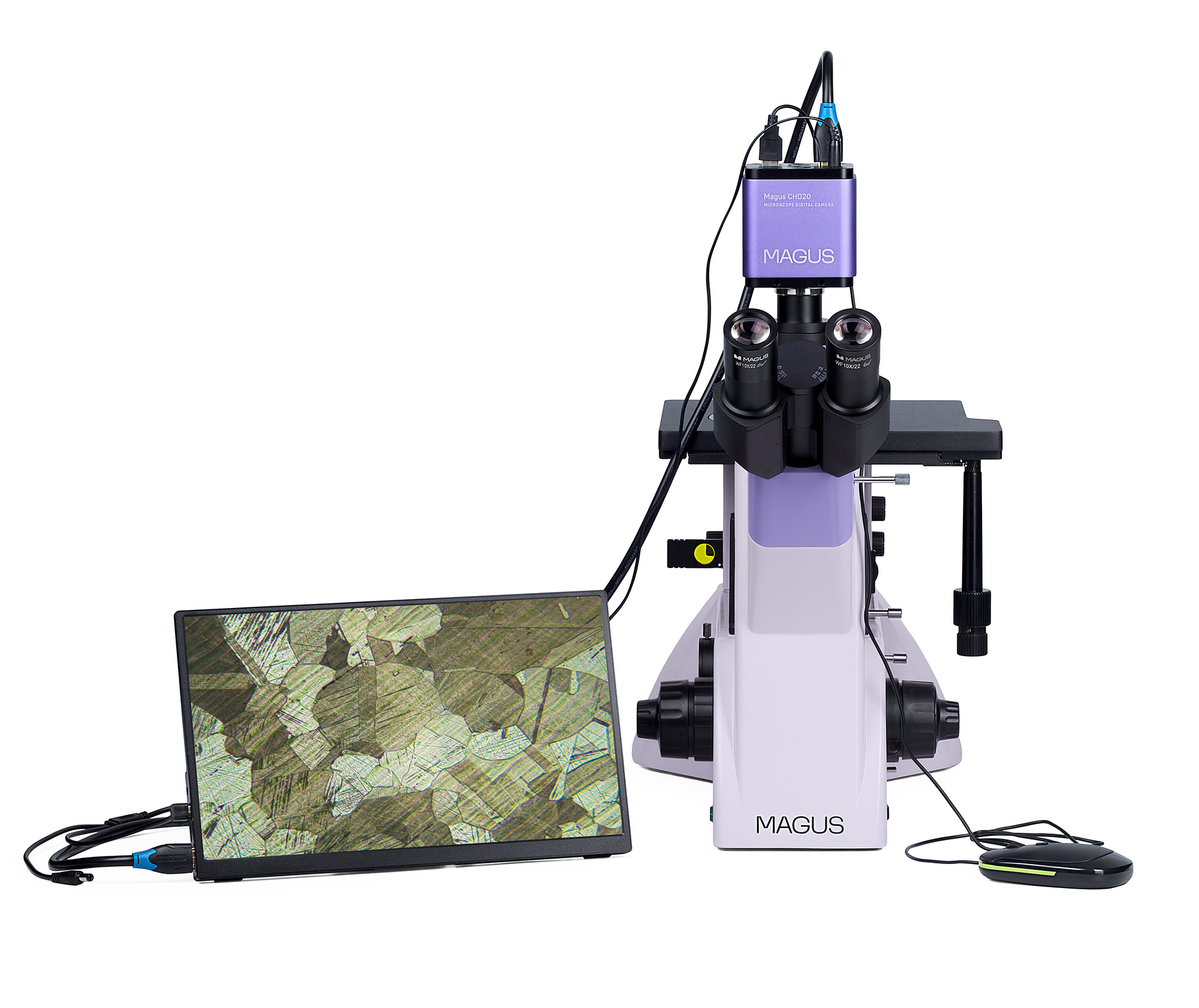

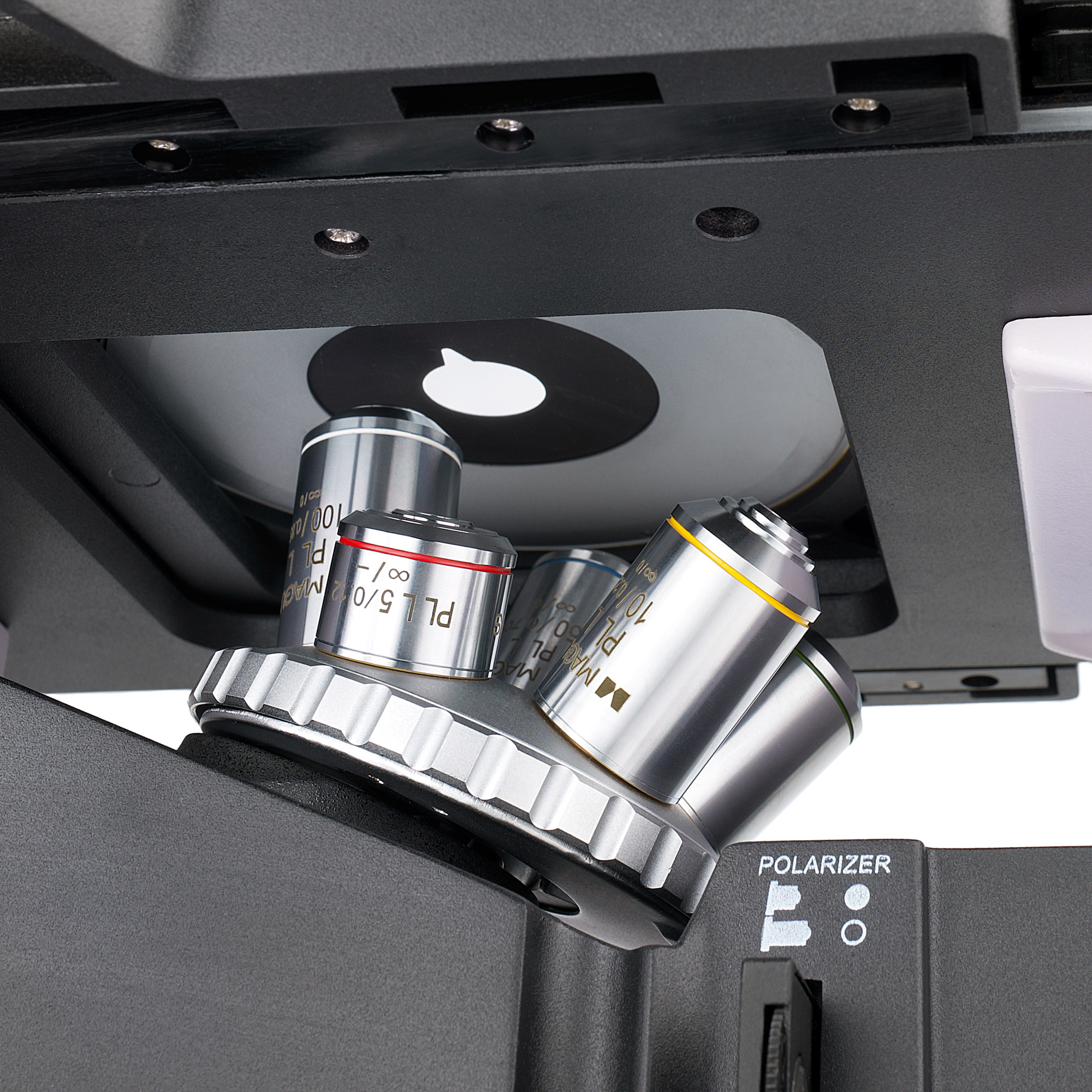

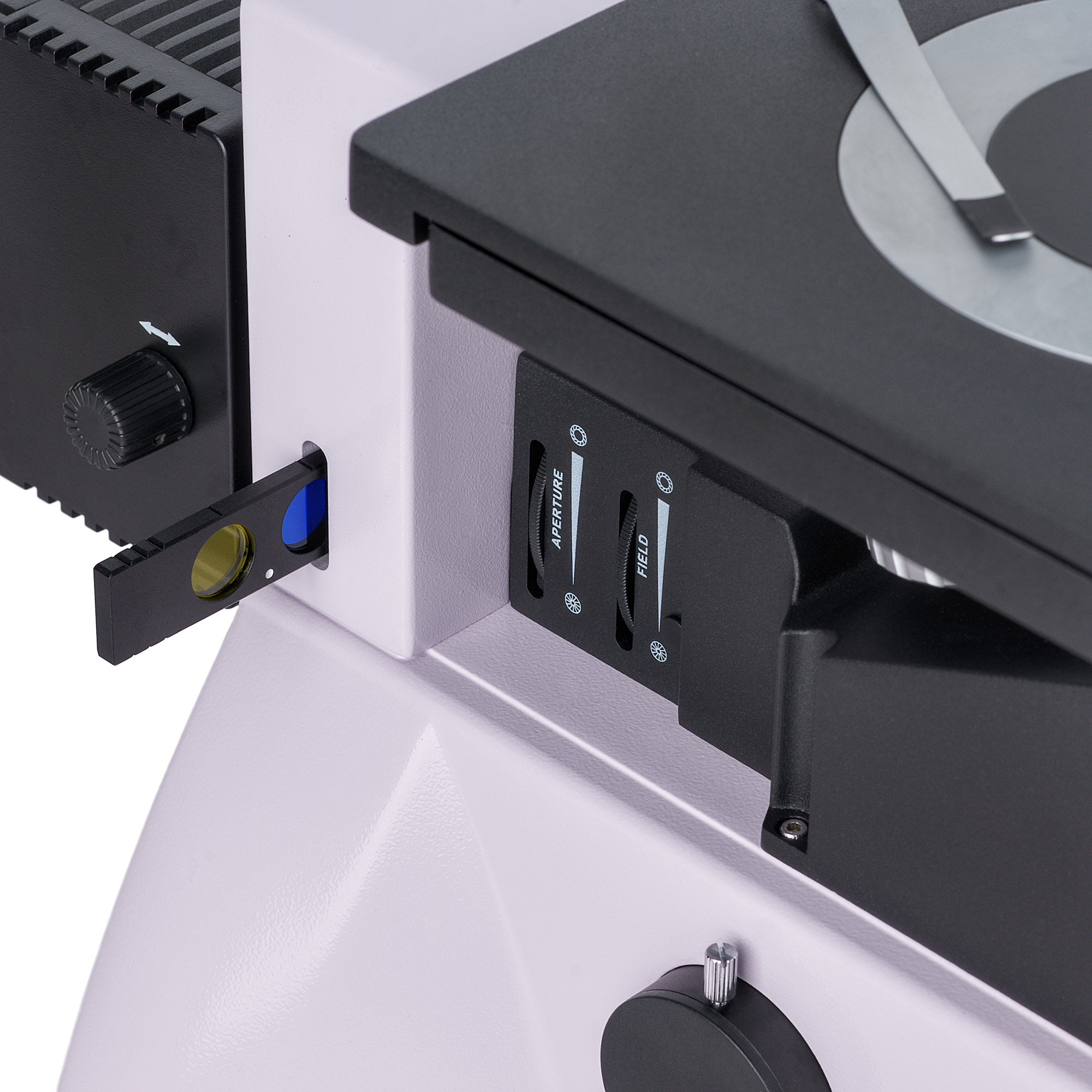

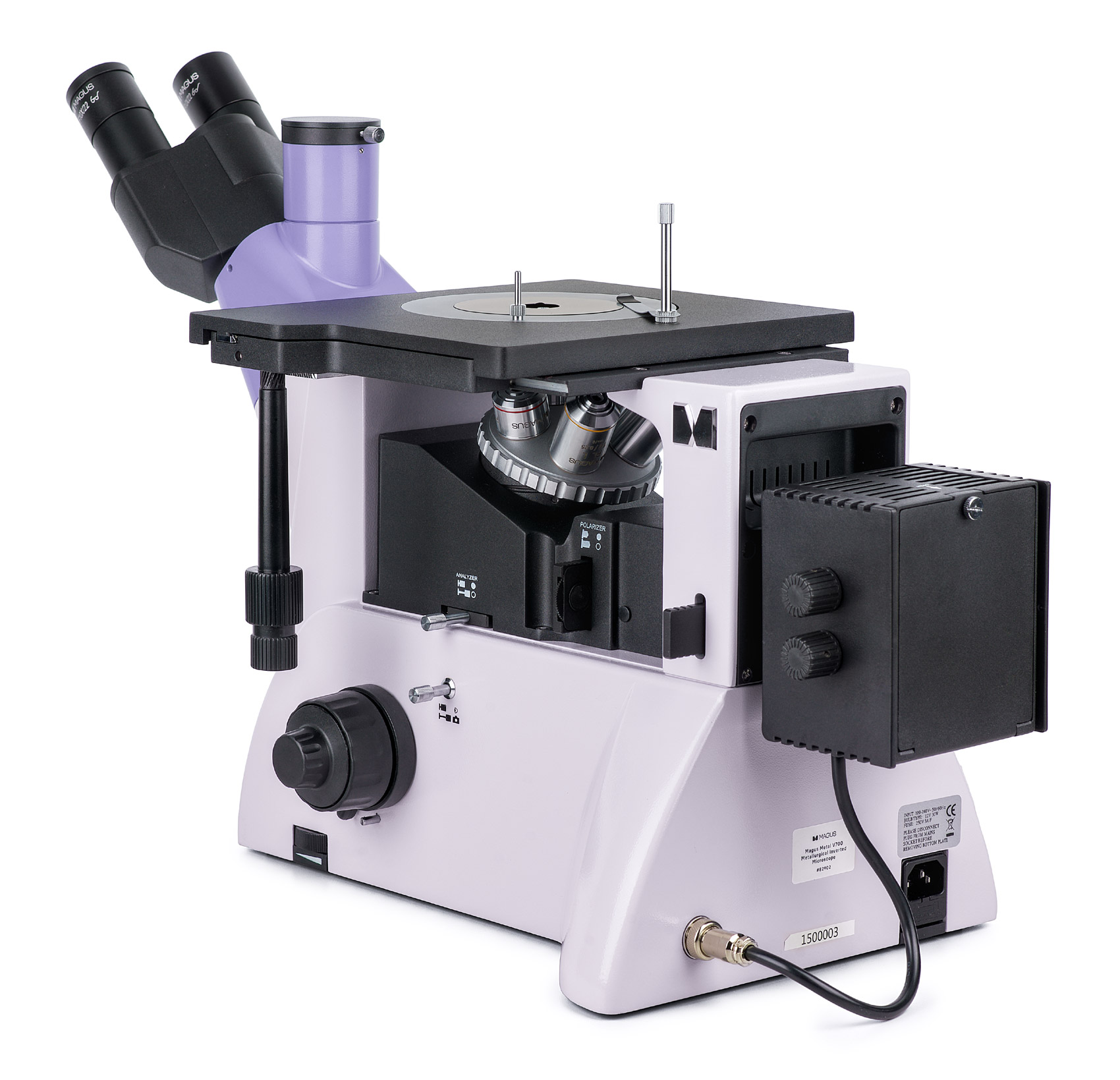

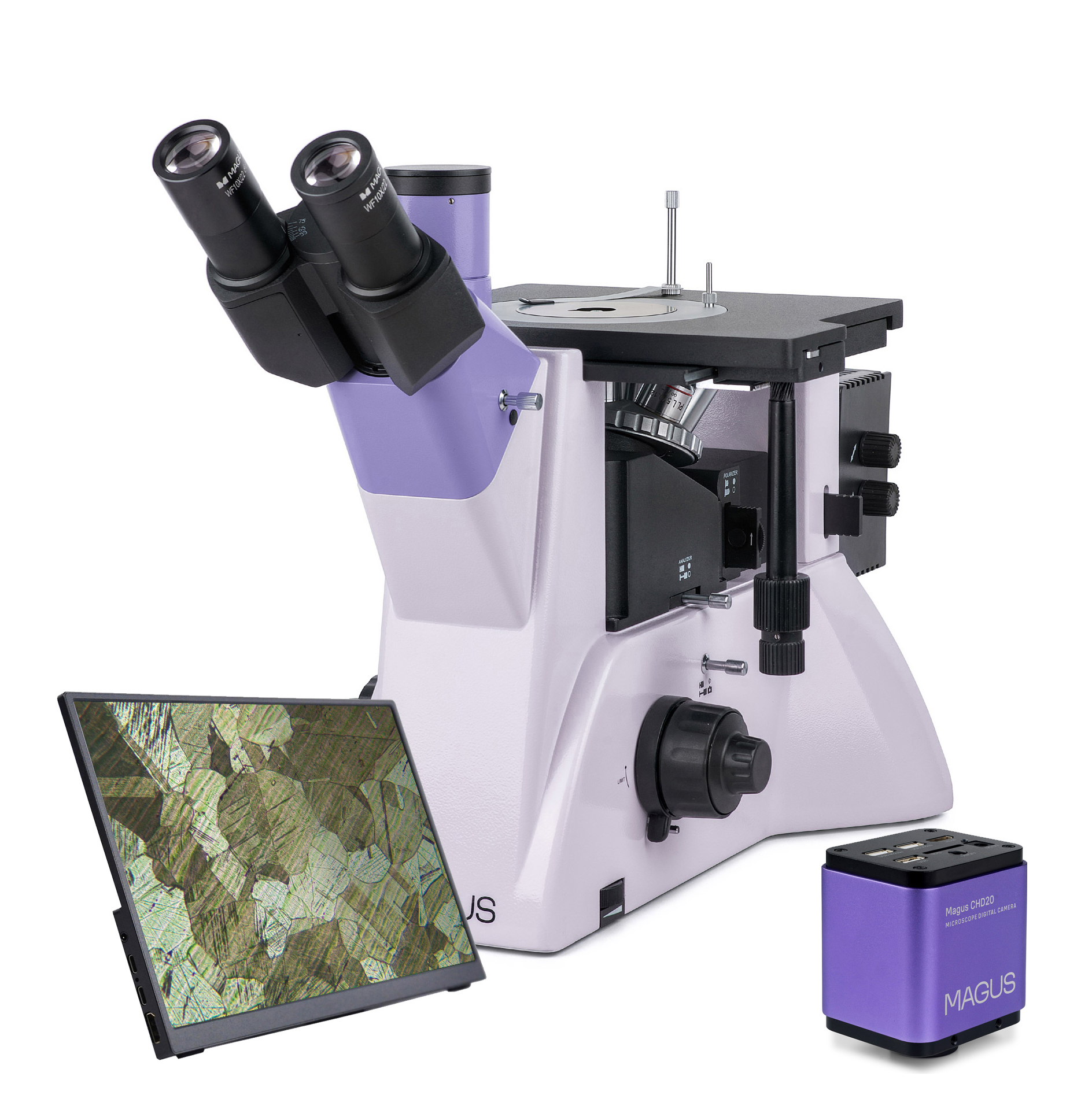

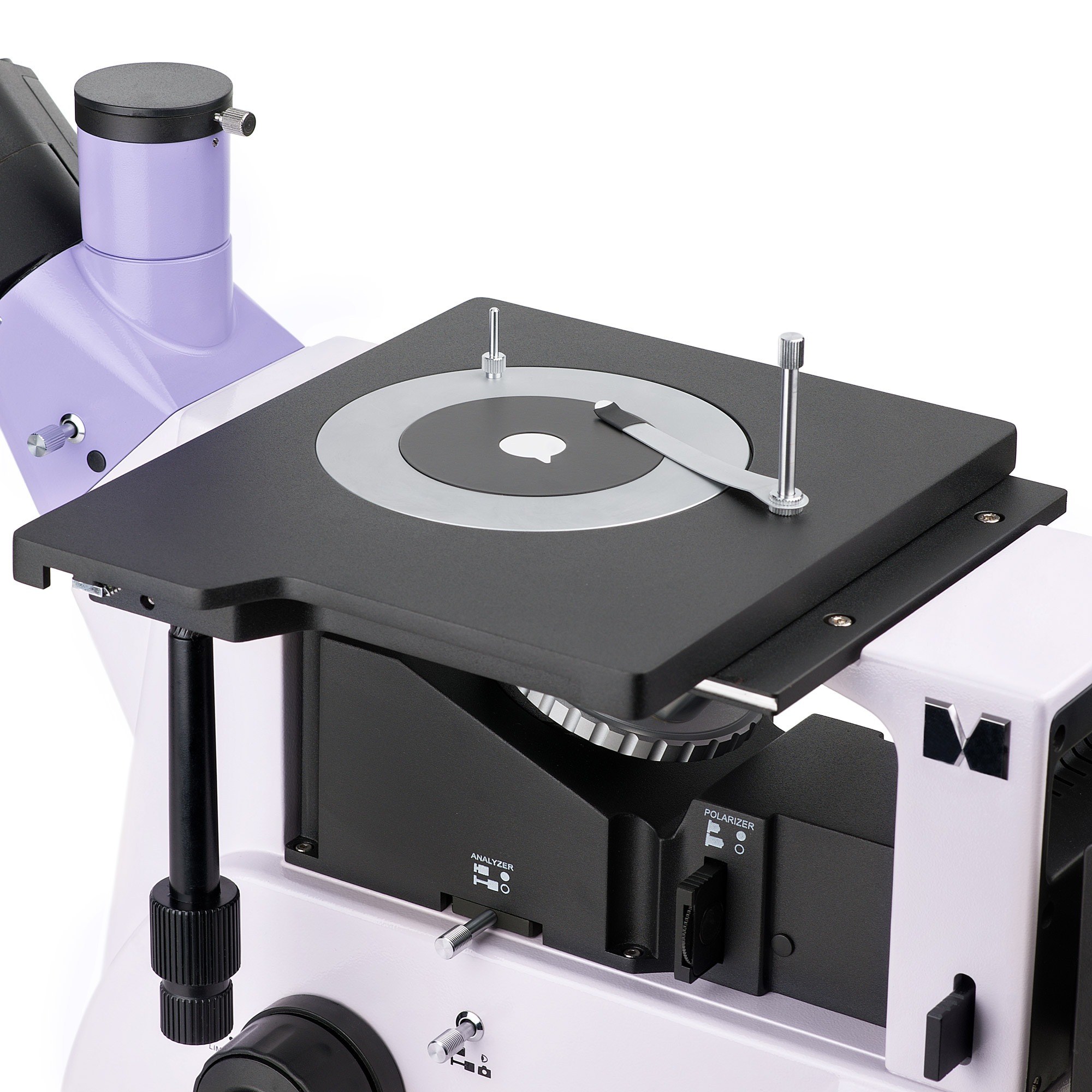

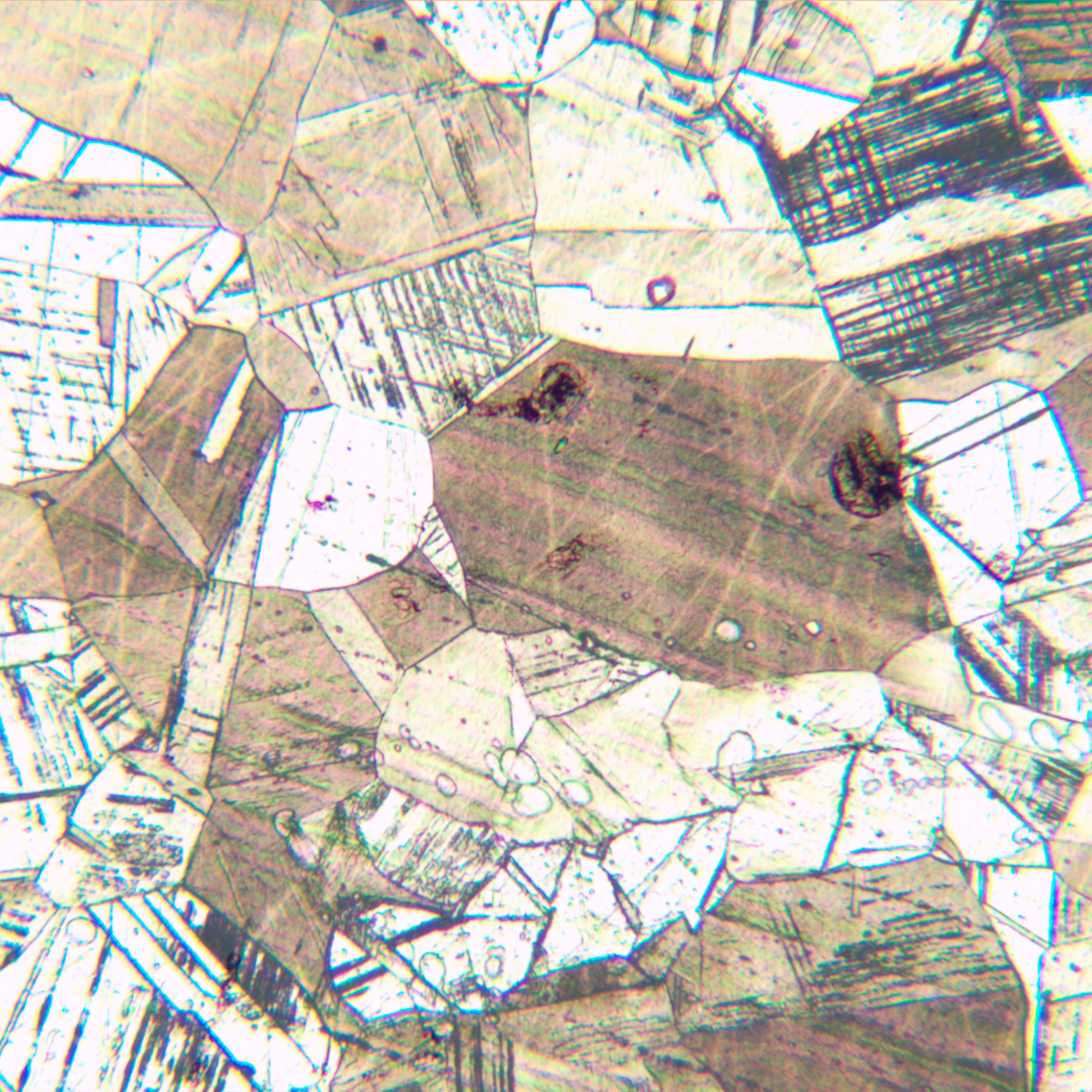

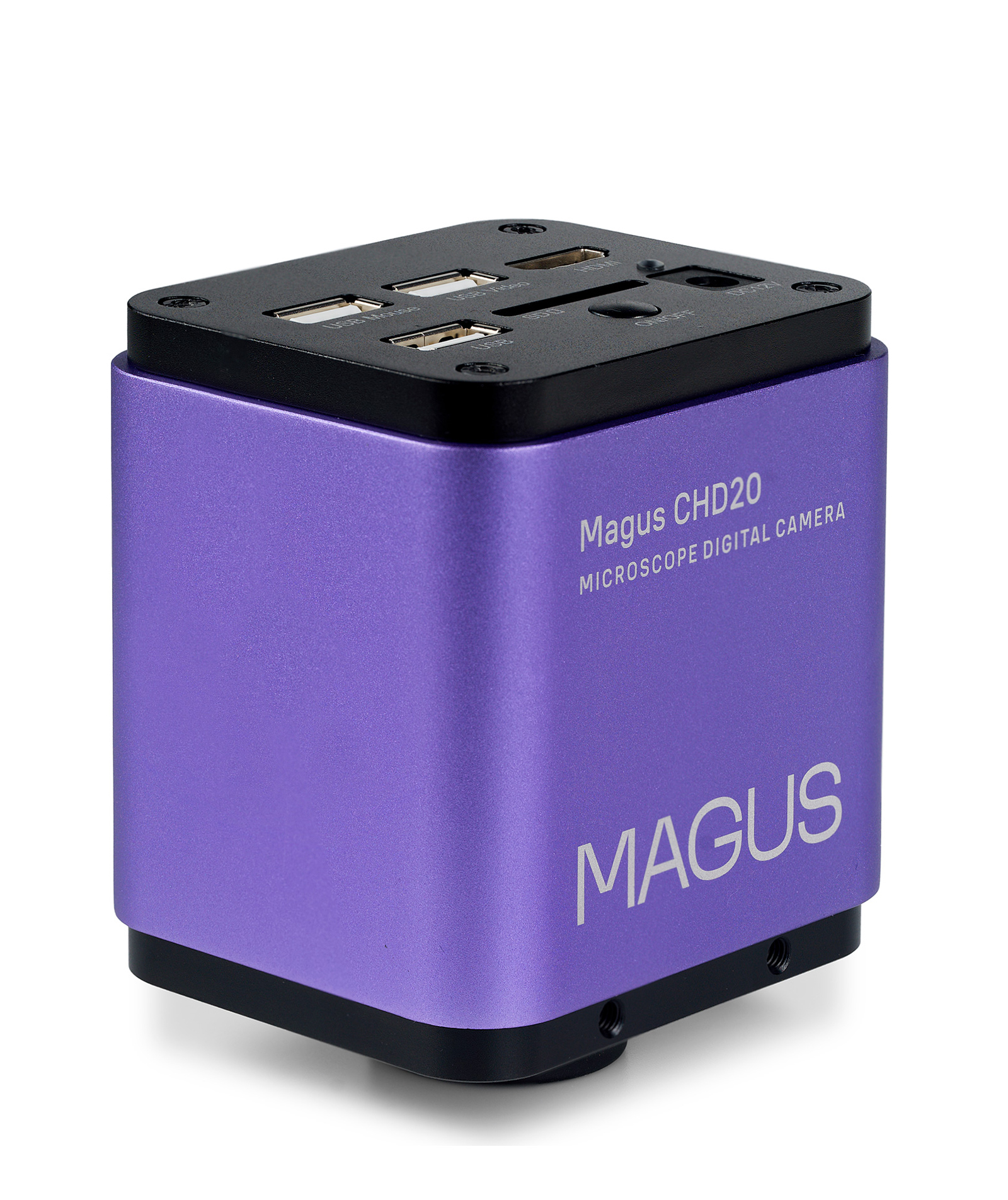

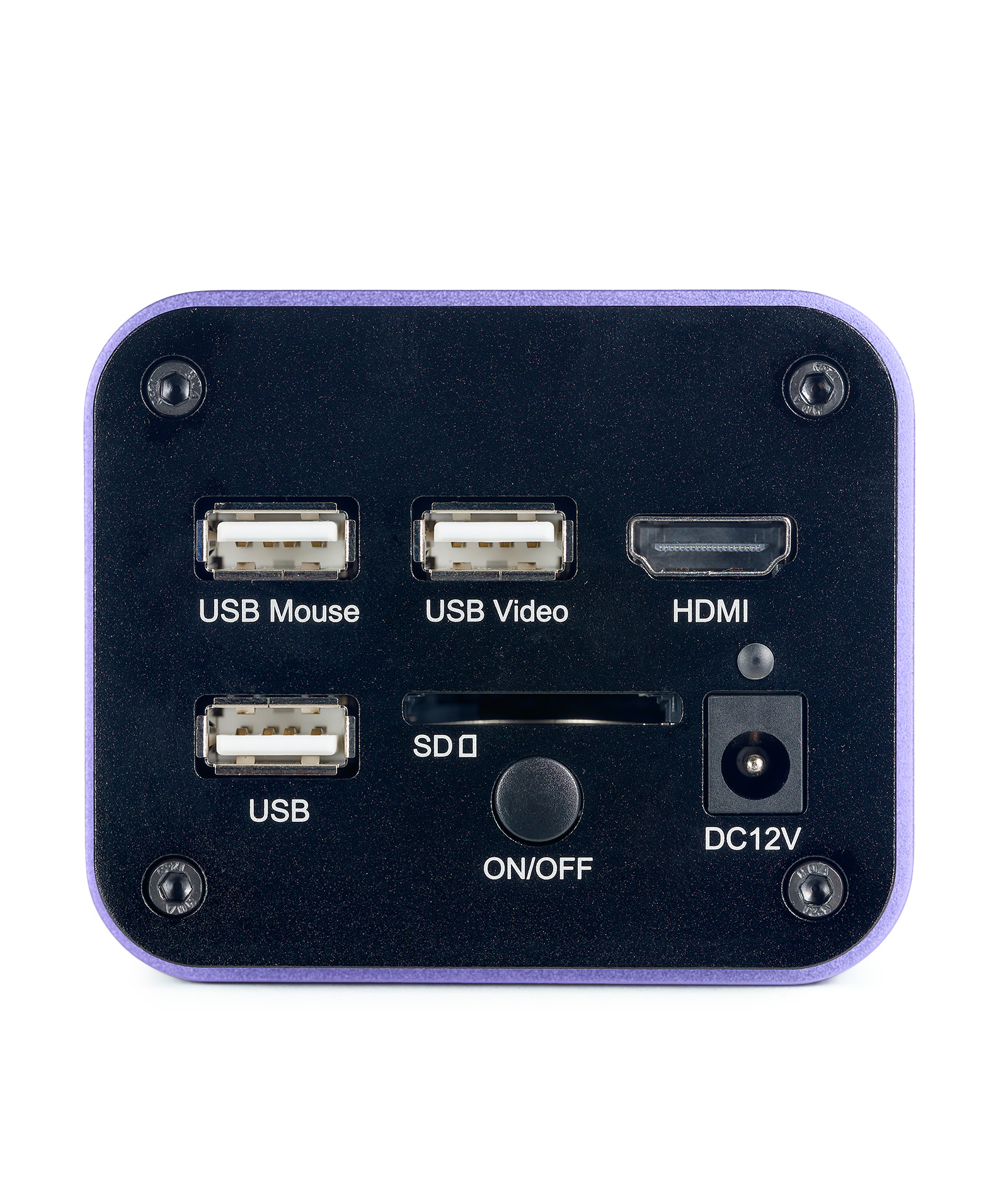

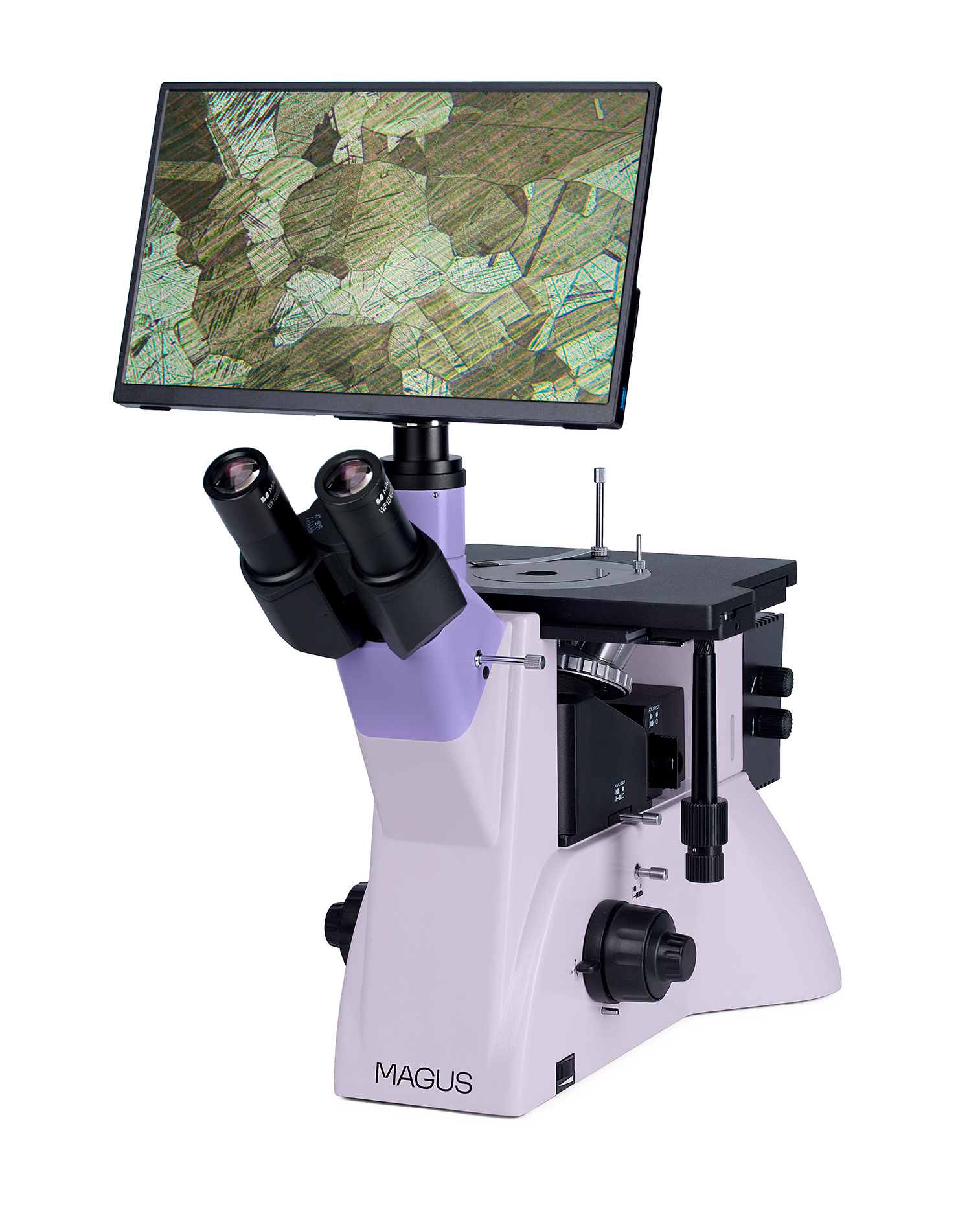

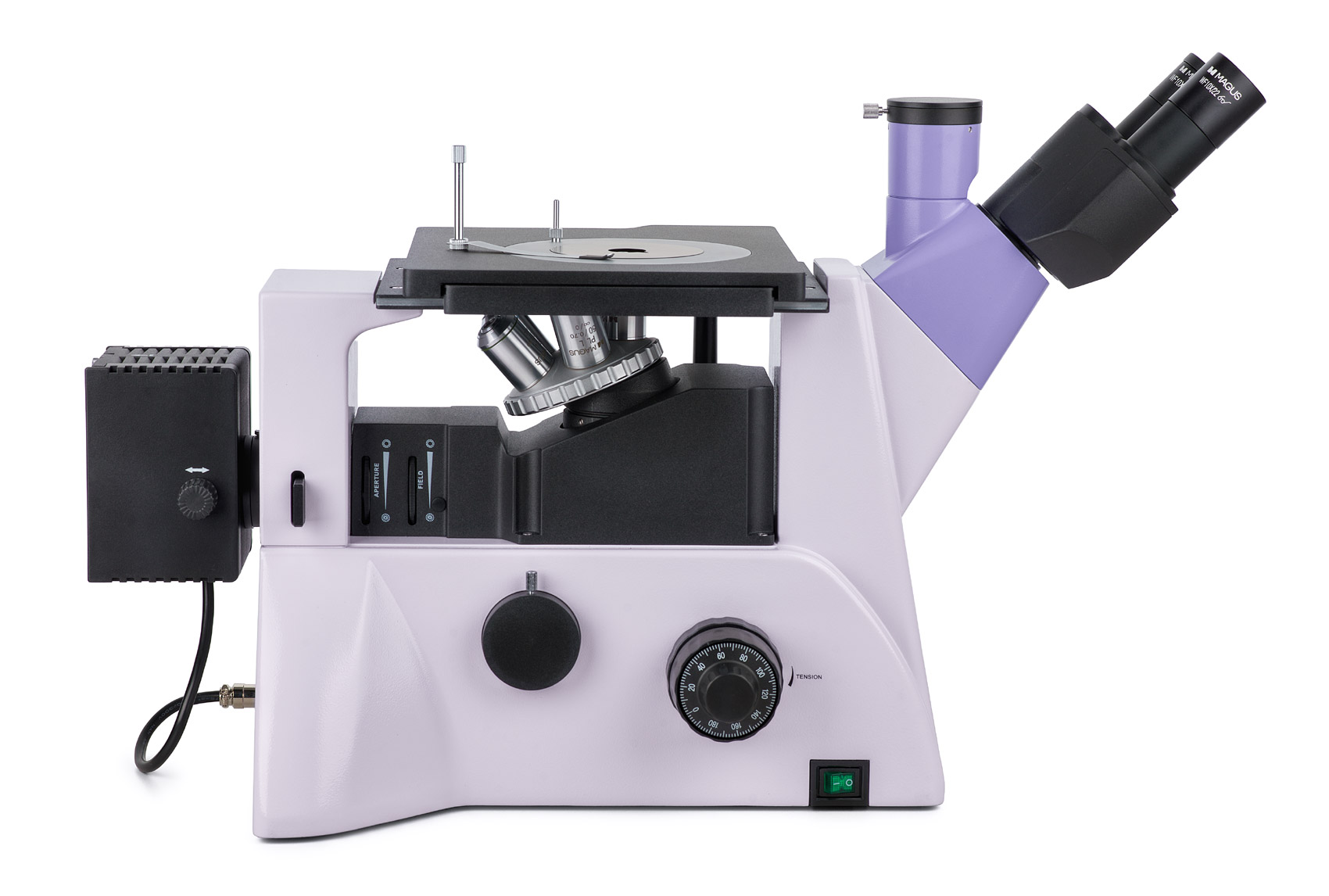

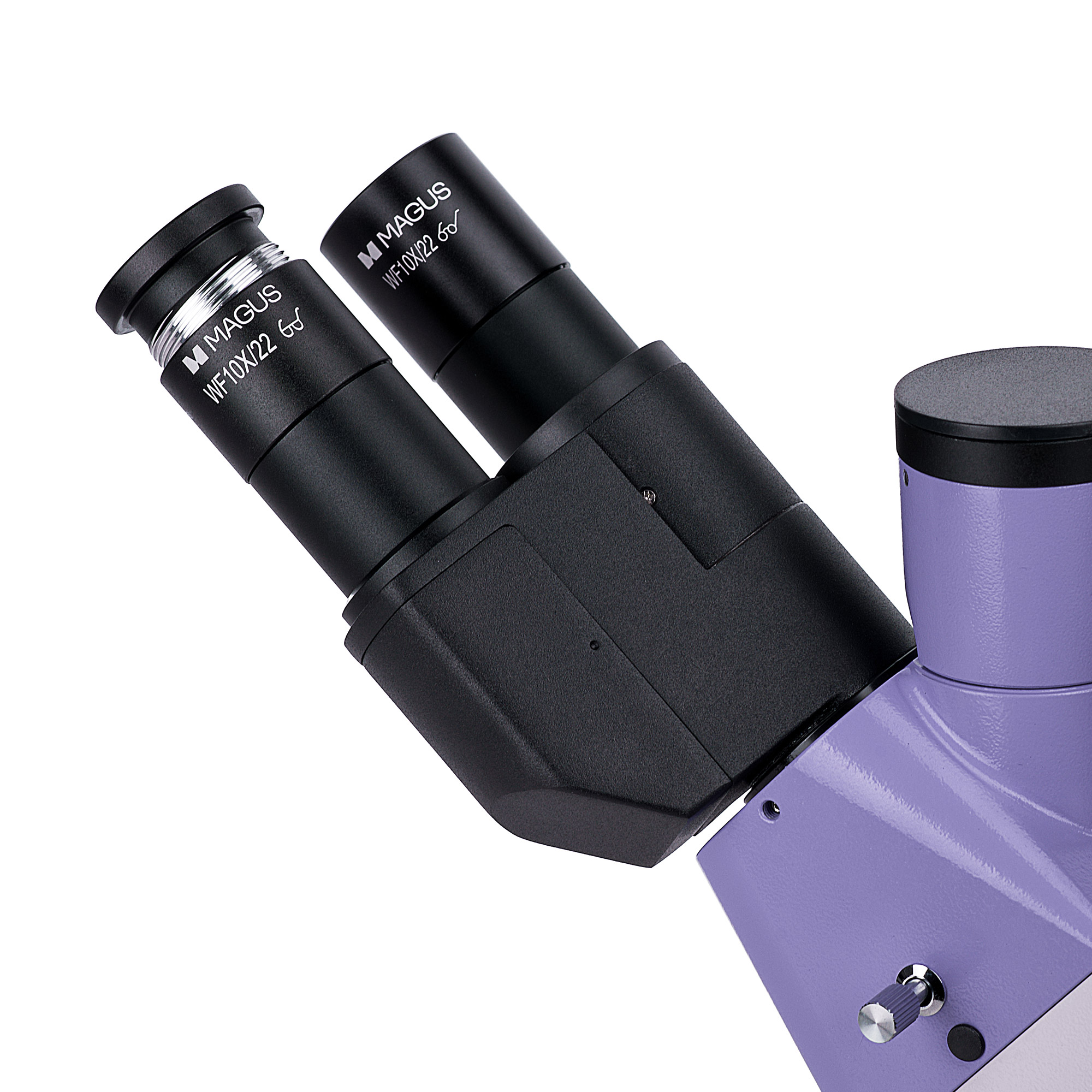

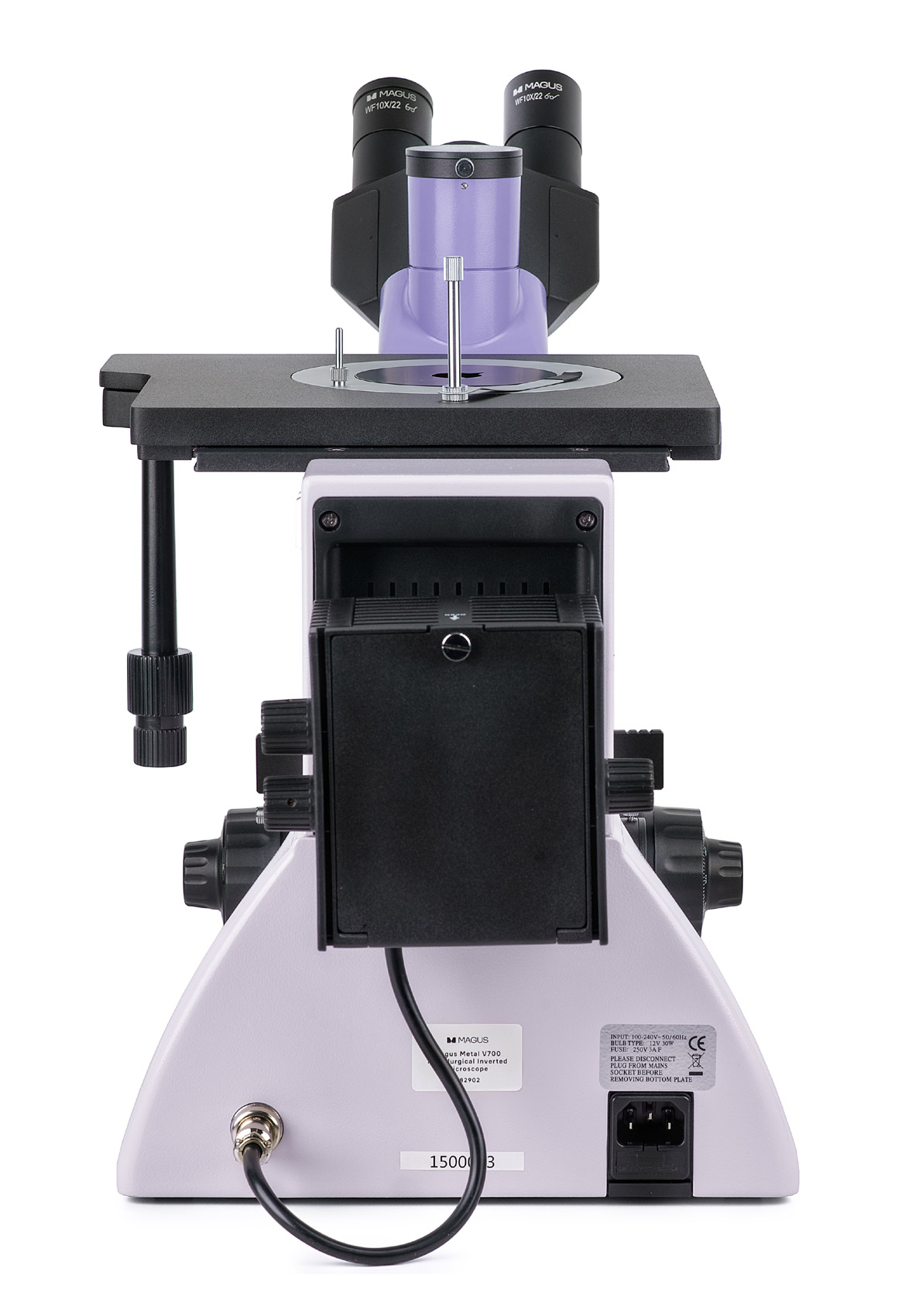

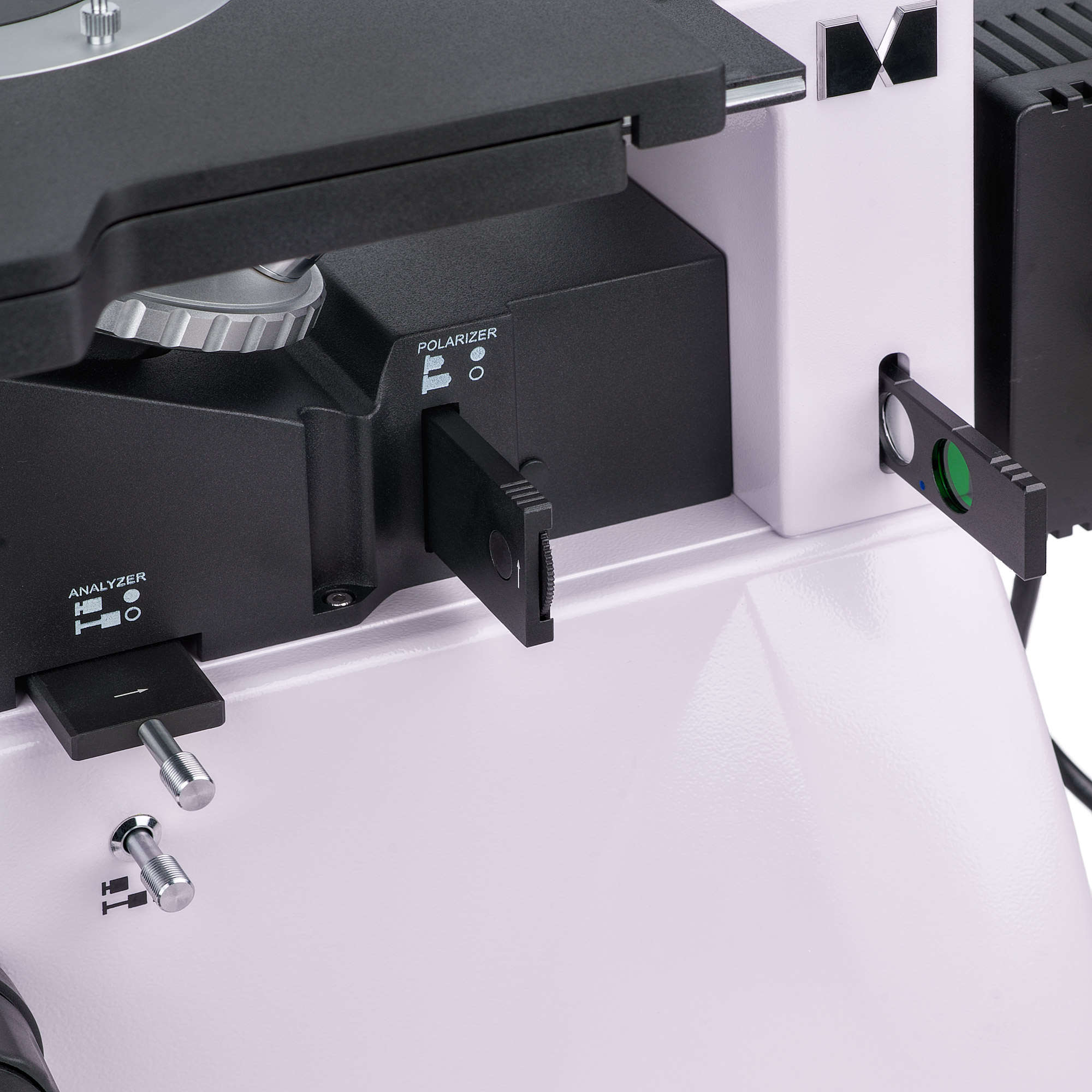

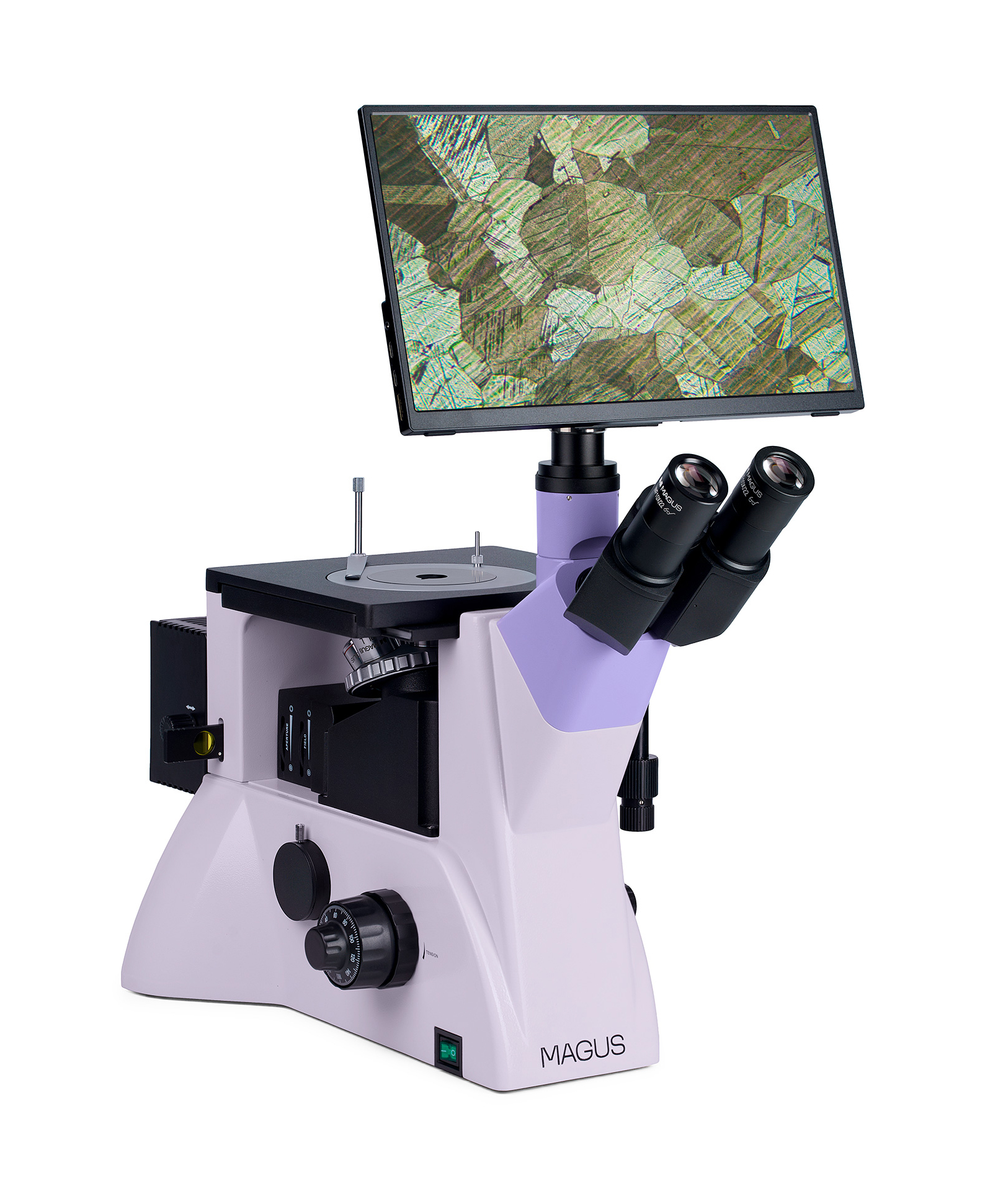

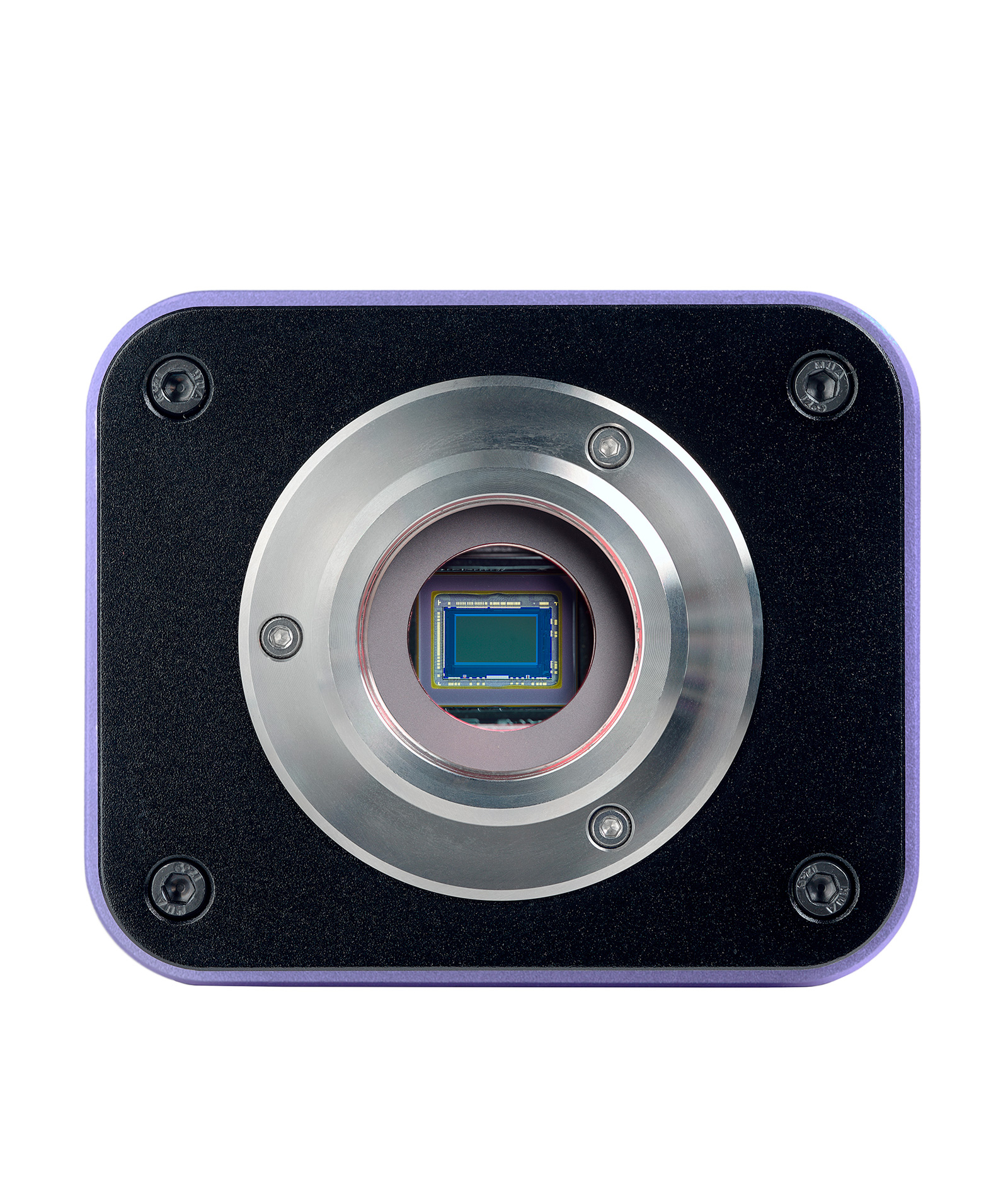

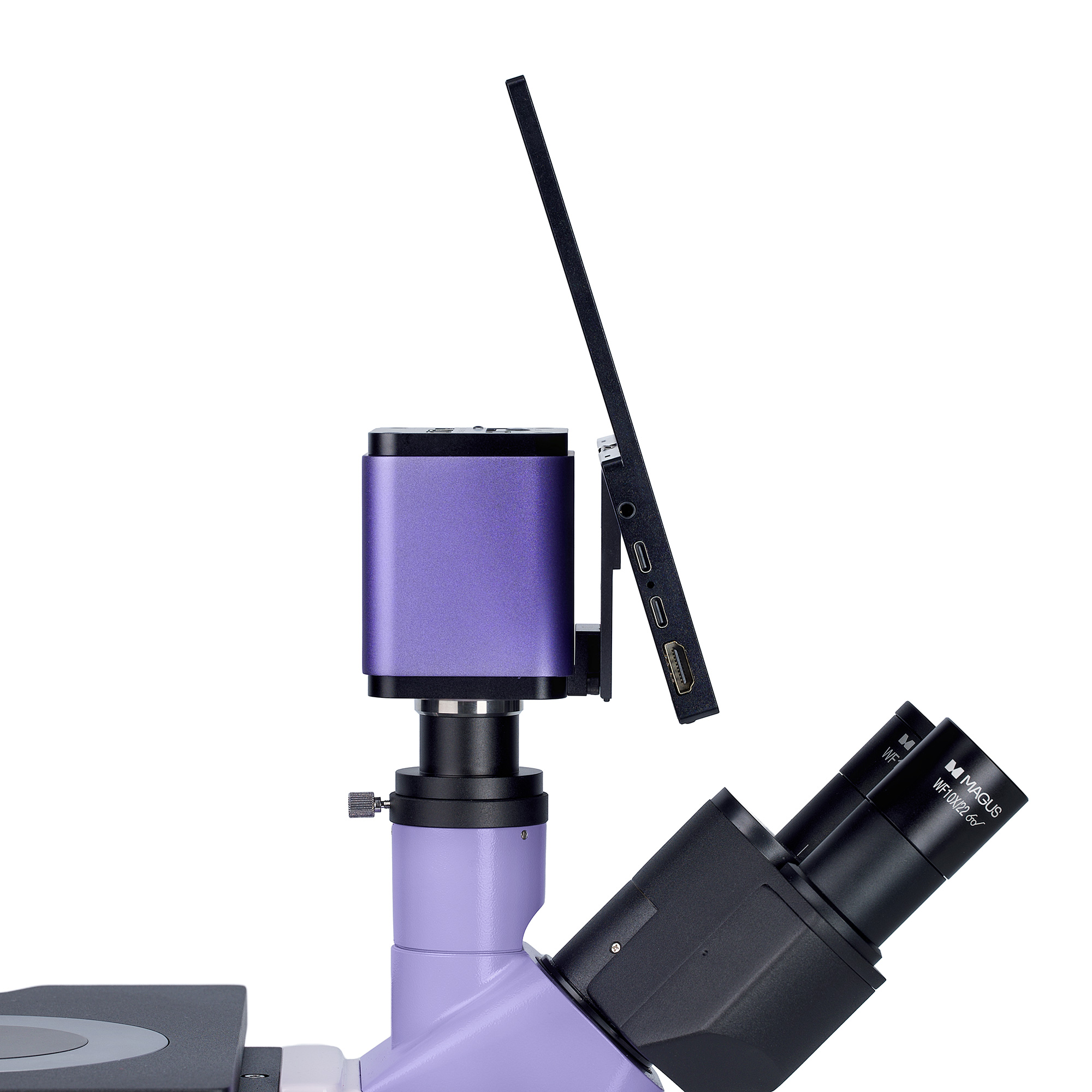

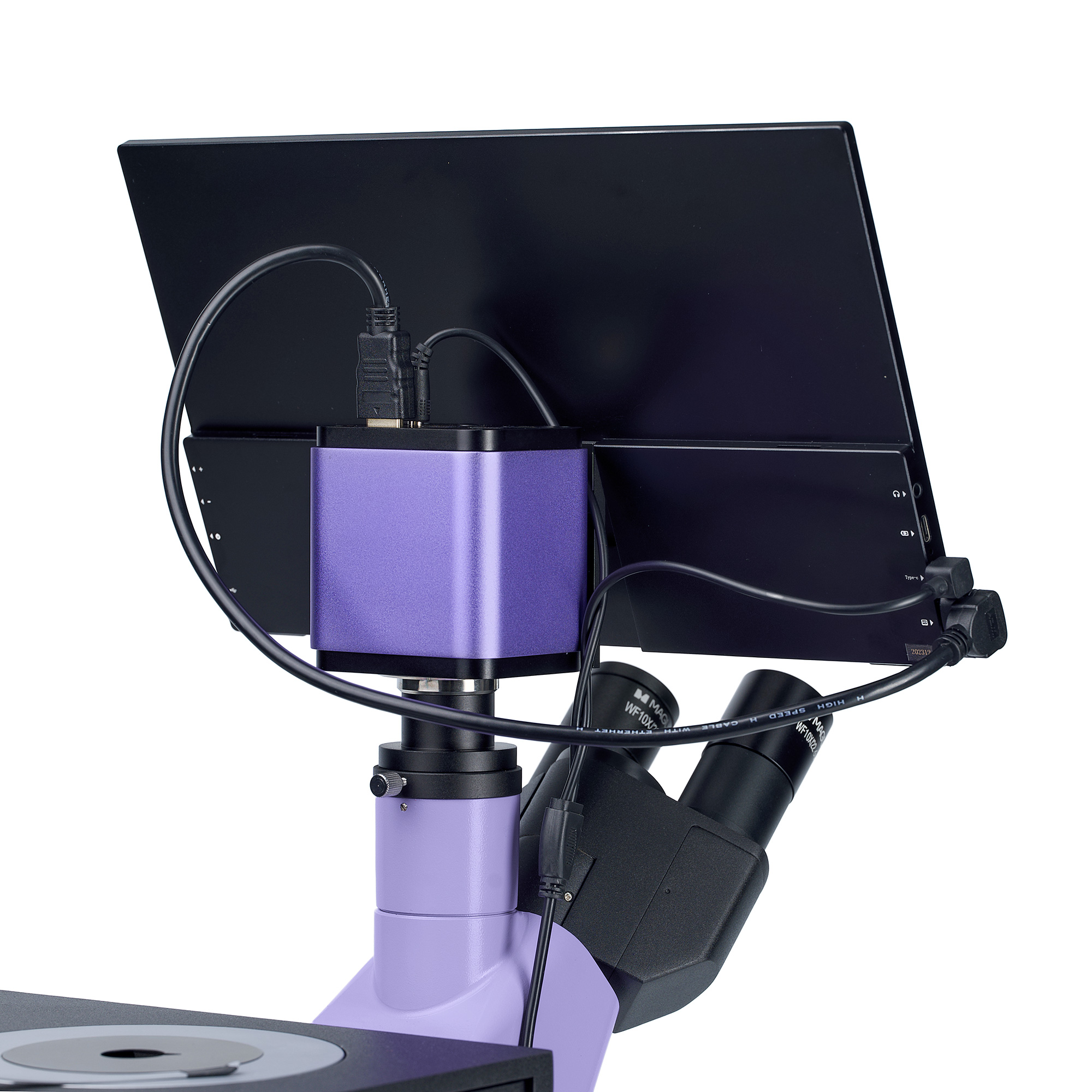

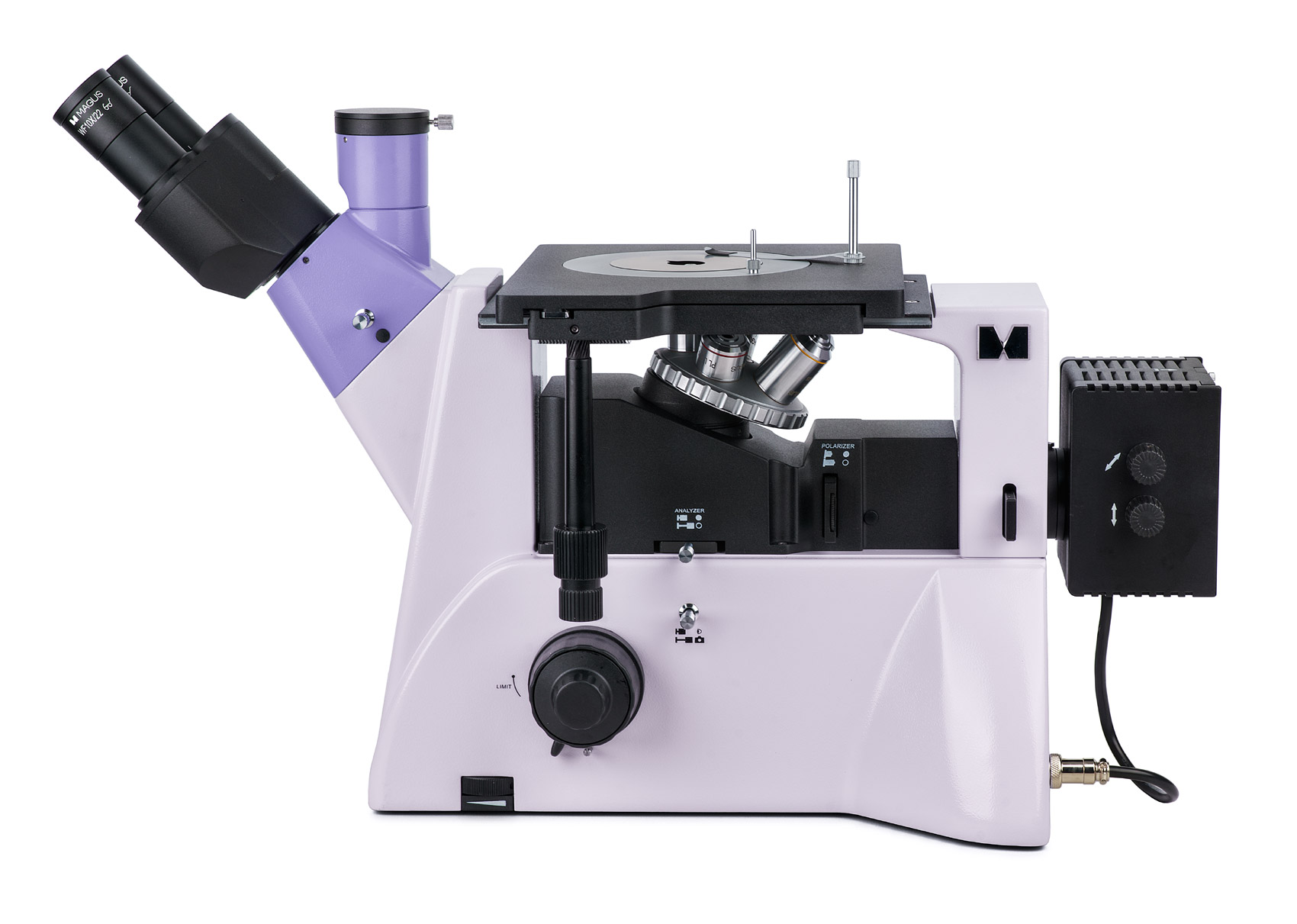

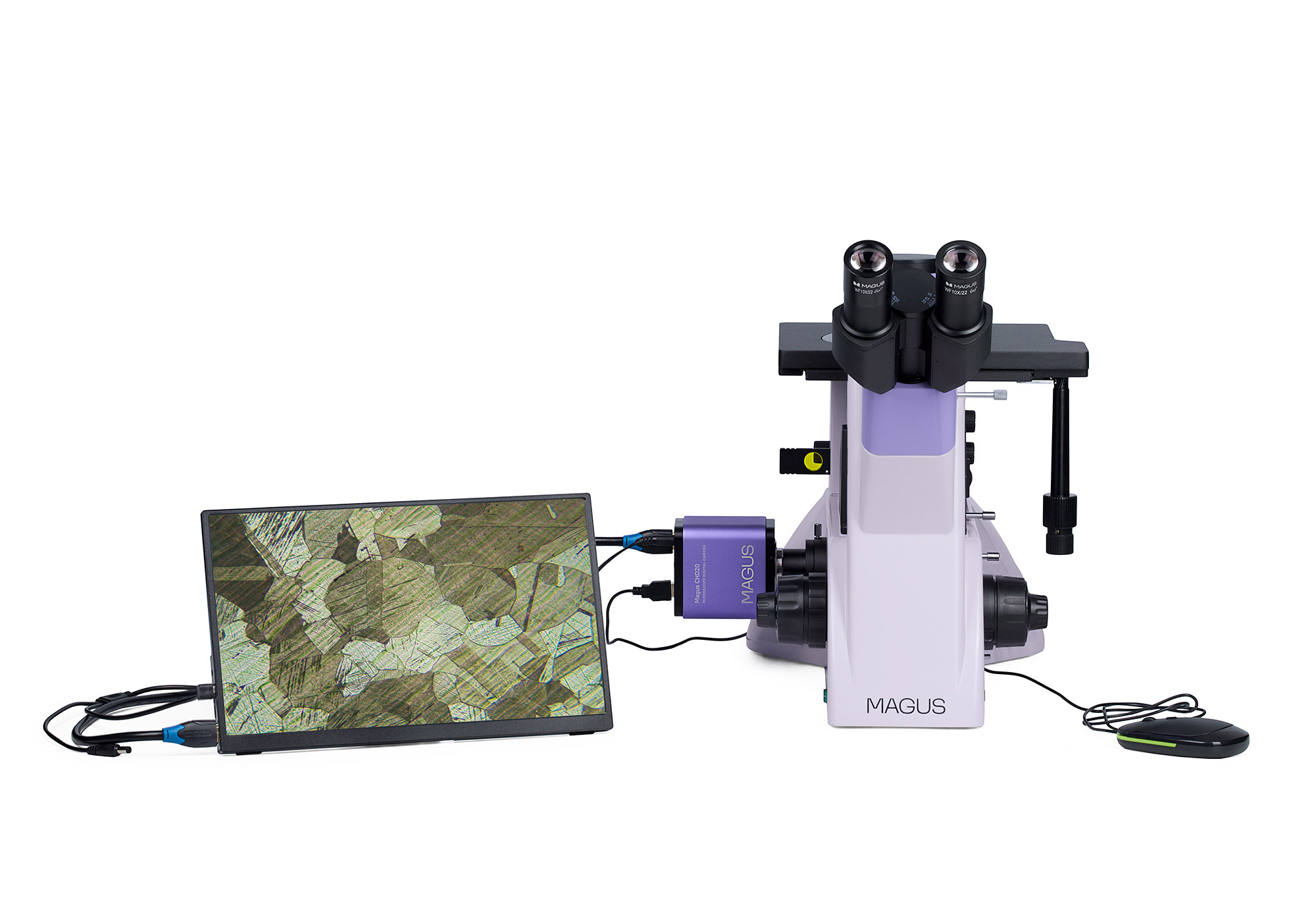

Металургичният инвертиран микроскоп MAGUS Metal V700 е предназначен за изследване на микроструктурата на метали, сплави и полупроводникови материали с отразена светлина. Предметната маса може да издържа образци до 2 kg (само долната повърхност на образеца трябва да бъде плоска). Другите части на образеца не се нуждаят от обработка и могат да бъдат с всякаква форма. Микроскопът е предназначен за наблюдения по метода на светлото поле и с поляризирана светлина, има страничен порт за камера и тринокулярна тръба, подходящ е за голям брой лабораторни и промишлени приложения. https://magusmicro.bg/magus-in-use Цифровата камера Цифровата камера за микроскоп MAGUS CHD20 е оборудвана с 2 MP сензор и създава реалистични Full HD изображения с разделителна способност 1920x1080px пиксела. Камерата е с висока светлочувствителност и е подходяща за работа на луминесцентна светлина. Чрез използване на първични цветни мозаечни филтри R, G, B се постигат малък ток на тъмно и ясно изображение. Камерата използва интерфейс HDMI за директно свързване към телевизор, монитор или проектор. В този режим камерата работи автономно, без компютър. Интерфейсът HDMI осигурява висока и стабилна скорост на предаване на данните от камерата към външния екран. Има допълнителен интерфейс USB 2.0 за свързване на камерата с компютър. Правят се видеозаписи при 60 fps или 50 fps в зависимост интерфейса на видеоизхода. Камерата комбинира висока честота на кадрите и широколентов HDMI, поради това видеозаписите са ярки, без неподвижни кадри или прекъсвания между кадрите. При максимална разделителна способност изображението е с добра детайлност, движещите се обекти се виждат без проблеми, а движението на обектите се показва без закъснения. Монитор Мониторите MAGUS MCD работят в комбинация с камерите MAGUS CHD, за да образуват цялостна система за визуализация за микроскопите MAGUS. Връзката с камерата се осъществява чрез нейния интерфейс HDMI. На монитора се показват изображения в реално време. Течнокристалният дисплей IPS има широк ъгъл на видимост, висока яркост и добър контраст. При гледане на екрана дори под голям ъгъл, изображението не е изкривено. Размерът на екрана е 13,3". Мониторът може да се постави върху хоризонтална повърхност с помощта на сгъваема стойка или да се монтира на камера или триножник. Оптика Микроскопът е оборудван с тринокулярна глава със специална конструкция - позицията на окулярите може да се регулира; има възможност за завъртане на 180 градуса . Цифровата камера се монтира в страничния порт за камера на тялото на микроскопа, а мониторът се монтира в тринокулярната тръба на главата на микроскопа. Разделянето на лъчите в тялото е 100:0/0:100, а на тринокулярната глава - 50:50 и 100:0. Револверната глава е разположена под изследвания образец и има 5 слота за обективи (всичките те са включени в базовата конфигурация). Всички обективи са планахроматични с корекция до безкрайност, с дълги работни разстояния. Вместо всеки от доставените обективи, може да се монтира допълнителен обектив. В базовата конфигурация увеличението на микроскопа е от 50х до 1000x. Осветление Илюминаторът за отразена светлина има халогенна крушка с мощност 30 W с регулируема яркост. Към кожуха на лампата се подава променливотоково захранване. Той е с достатъчна яркост за извършване на наблюдения с всички приложени обективи, като се използват микроскопските методи на светлото поле и поляризация. Има опция за регулиране на осветлението на Кьолер и източникът на светлина може да се регулира по три оси. За промяна на предаването на цветовете при микроскопска фотография могат да се използват цветни филтри. Има устройства за поляризация - анализатор и поляризатор, като и двете устройства могат да се демонтират. Предметна маса и фокусиращ механизъм Кръгла въртяща се носеща плоча с отвори 10 mm, 20 mm или 30 mm, която е вкарана в предметната маса, а образецът се закрепва чрез държач за образци. Предметната маса е доста голяма (242x200 mm) и се движи със закрепения на нея образец по две оси. Можете да регулирате отчетливостта на изображението чрез бутоните за грубо и фино фокусиране. Можене да регулирате затягането на бутона за грубо фокусиране, а има и бутон за застопоряване. Принадлежности Допълнителните принадлежности позволяват да се възползвате максимално от микроскопа MAGUS Metal V700. Има окуляри, планахроматични обективи с голямо работно разстояние, калибрационни образци и цифрови камери. Основни характеристики на микроскопа: Изследване на големи и тежки образци чрез микроскопските методи на светлото поле и поляризация; може да се наблюдава само една страна на образеца Голяма предметна маса, кръгли въртящи се плочи на масата, с отвори 10 mm, 20 mm и 30 mm По време на монтажа тринокулярната глава може да се завърта на 180 градуса Две опции за монтиране на цифрова камера и монитор: на тринокулярната глава с разделяне на лъча 50:50 и 100:0 или на тялото на микроскопа с разделяне на лъча 100:0 или 0:100 Наблюдения с отразена светлина, източник на светлина - халогенна крушка 30 W с регулируема яркост Настройка на осветлението на Кьолер, анализатор и поляризатор, които могат да се демонтират и светлинен източник, който може да се центрира Голям набор от допълнителни принадлежности за разширяване на възможностите на микроскопа Основни характеристики на камерата: Камерата работи автономно, без връзка с компютър чрез интерфейс HDMI. Може да се свързва към компютър чрез интерфейс USB 2.0 Разделителната способност на камерата е 1920x1080 пиксела и е идеален избор за показване на изображения на Full HD монитор 60 fps и 50 fps в зависимост интерфейса на видеоизхода за наблюдение на движещи се обекти, видеозаписи и движение на пробите без трептене или забавяне Цветният CMOS сензор SONY Starvis с фоново осветление осигурява ниско ниво на шума и висока светлочувствителност дори при слаба осветеност. Ще получите по-ясни и по-ярки изображения с по-наситени цветове. Софтуер за запис на снимки, видеозапис, редактиране, функции на външен дисплей, линейни и ъглови измервания Комплектът включва: Цифрова камера MAGUS CHD20 (цифрова камера, HDMI кабел (1,5 m), кабел за USB 2.0 (2 m), USB мишка, 32 GB SD карта с памет, променливотоков захранващ адаптер 12 V/1 A (Евро), инсталационни CD с драйвери и софтуер, ръководство за потребителя и гаранционна карта) Течнокристален монитор MAGUS MCD20 Основа с вход за захранване, фокусиращ механизъм, предметна маса и револверна глава Илюминатор за отразена светлина с корпус на осветителното тяло Тринокулярна глава Планахроматичен обектив с корекция до безкрайност: PL L5x/0,12 WD 26,1 mm Планахроматичен обектив с корекция до безкрайност: PL L10х/0,25 WD 20,2 mm Планахроматичен обектив с корекция до безкрайност: PL L20х/0,40 WD 8,80 mm Планахроматичен обектив с корекция до безкрайност: PL L50х/0,70 WD 3,68 mm Планахроматичен обектив с корекция до безкрайност: PL L100x/0,85 (сух) WD 0,40 mm Окуляр 10x/22 mm с голямо разстоянието от очите (2 бр.) Адаптер за C-образна монтировка 1x Шестостенен ключ Променливотоков захранващ кабел Покривало против прах Ръководство за потребителя и гаранционна карта Предлагат се по заявка: Окуляр 10x/22 mm със скала Окуляр 12,5x/14 mm (2 бр.) Окуляр 15x/15 mm (2 бр.) Окуляр 20x/12 mm (2 бр.) Окуляр 25x/9 mm (2 бр.) Планахроматичен обектив с корекция до безкрайност: PL L40х/0,60 WD 3,98 mm Планахроматичен обектив с корекция до безкрайност: PL L60x/0,70 WD 2,08 mm Планахроматичен обектив с корекция до безкрайност: PL L80x/0,80 WD 1,25 mm Калибрационен образец МаркаMAGUSГаранция5 годиниEAN5905555018461Размер на опаковката (Д x Ш x В)49x34x68 cmТранспортно тегло19.25 kg=== Разделител ===МониторТипметалургичен, светлина/оптичен, цифровиТип на главата на микроскопатринокулярни, цифров екран/монитор на компютъраГлаваSiedentopf, може да се завърта на 180 градуса Ъгъл на наклон на главата45 градуса Увеличение, x50 — 1000Диапазон на увеличениетоот 800x до 1280xУвеличение, x (опция)50-1250/1500/2000/2500Диаметър на тръбата на окуляра, mm30Окуляри10х/22 mm, разстояние от очите: 10 mm (*опция: 10x/22 mm със скала, 12,5x/14; 15x/15; 20x/12; 25x/9)Обективипланахроматични с корекция до безкрайност: PL L5x/0,12, PL L10x/0,25, PL L20x/0,40, PL L50x/0,70, PL L100x/0,85 (сух); парфокално разстояние 45 mm (*опция: PL L40x/0,60, PL L60x/0,70, PL L80x/0,80)Револверна главаза 5 обективаРаботна дистанция, mm26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20x); 3,68 (50x); 1,25 (80x); 0,40 (100x)Разстояние между окулярите, mm48 — 75Предметна маса, mm242x200Диапазон на движение на предметната маса, mm30/30Характеристики на предметната масадвуосна механична, кръгла въртяща се носеща плоча в центъра с Ф130 mm и с отвори Ф10 mm, Ф20 mm и Ф30 mmДиафрагмавградена апертура и полеваФокусиранекоаксиален, грубо (с регулиране на затягането на механизма за грубо фокусиране и бутон за застопоряване) и фино (0,002 mm)Тялоалуминиева сплавОсветлениехалогенноРегулиране на яркосттаyesЗахранване220 с отклонение 22 V, 50 Hz, променливотокова мрежа, променливотоково 110 V-220 V/постояннотоково 5-12 V, 1 A (Тип-C)Тип на светлинния източник12 V/30 WСветлинни филтризелен, син, жълт, матовДиапазон на работната температура, градуса C-15 — 55Диапазон на работната температура, градуса C5 — 35Допълнителноанализатор и поляризатор, които могат да се демонтиратВъзможност за свързване на допълнително оборудванеUSB мишка, флашпамет (USB)Потребителско нивоза професионалисти, опитни потребителиНиво на трудност на сглобяване и монтажсложенПриложениеметалургиченМясто на осветлениетодолу (отразена светлина)Метод за изследванена светлото поле, поляризацияТорбичка/калъф/чанта в комплектпокривало против прахСензорSony Exmor/Starvis CMOSЦветен/монохроменцветен Мегапиксела2Максимална разделителна способност, пиксели1920x1080Размер на сензора1/2" (7,2x4,05 mm)Размер на пиксела, мm3.75x3.75Интерфейсни съединителиHDMI 1,4, USB 2.0Карта с паметSD до 32 GBСветлочувствителност1175 mV с 1/30 sОтношение сигнал/шум0,15 mV при 1/30 sВреме за експозиция0,04 ms - 1000 msВидеозаписyesЧестота на кадрите, fps при разделителна способност50 при 1920x1080 (USB), 60 при 1920x1080 (HDMI)Място на монтажтринокулярна тръба, окулярна тръба вместо окулярФормат на изображението*.jpg, *.tifВидео формат*.h264/*.h265, *.mp4Спектрален диапазон, nm380-650 (вграден инфрачервен филтър)Тип на затвораERS (електронен преместващ се затвор)СофтуерHDMI: вграден; USB: MAGUS ViewИзисквания към систематаWindows 8/10/11 (32-битов и 64-битов), Mac OS X, Linux, до 2,8 GHz Intel Core 2 или по-мощен, най-малко 4 GB RAM, порт USB 2.0, RJ45, 19" или по-голям дисплейТип на монтажаC-образна монтировкаЗахранване на камератаDC адаптер 12 V, 1 AСпецификации на постояннотоковия захранващ адаптервходни параметри: променливо напрежение 100-240 V, 50/60 Hz, изходни параметри: постоянно напрежение 12 V/1 AДиапазон на работната температура на камерата, градуса С-10 — 50Диапазон на работната влажност, %10 — 90Диапазон на работната влажност, %30 — 80Тип на матрицатаIPSДиагонал на дисплея, инчове13.3Разделителна способност на дисплея, пиксели1920x1080 (Full HD)Формат16:9Яркост, cd/m2400Брой на показваните цветове16,7 милионаКонтраст1000:1Хоризонтален/вертикален ъгъл на видимост, градуса 178/178Размер на видимата зона на екрана (Ш x В), mm295x165Разстояние между пикселите (Д x В), mm0,154x0,154Честота на оптичния източник, Hz60Тип на матрицата с фоново осветлениесветодиоднаСрок на експлоатация на светодиода за задно осветяване, часове50000ИнтерфейсHDMIПотребление на енергия, W12 (макс.)
