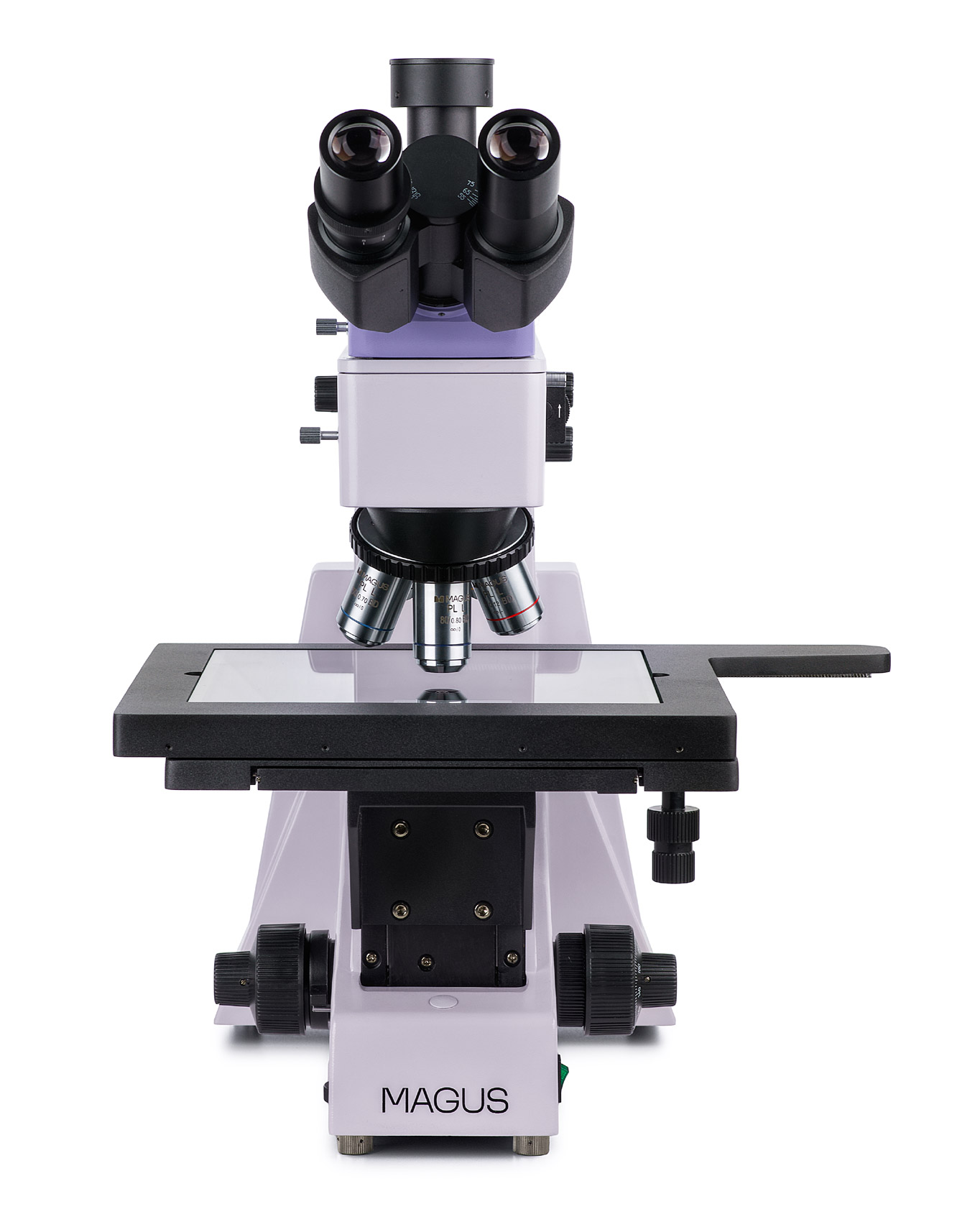

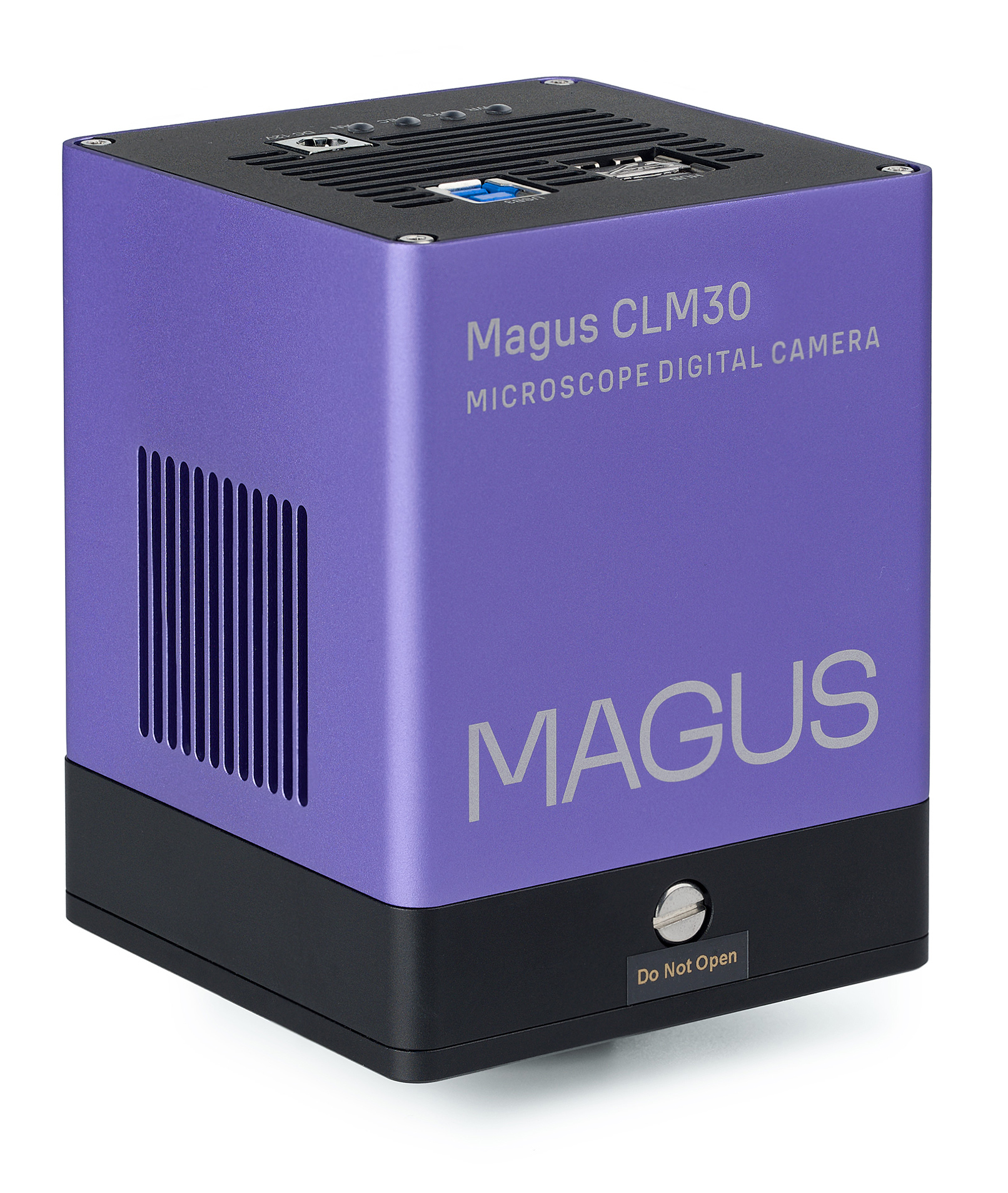

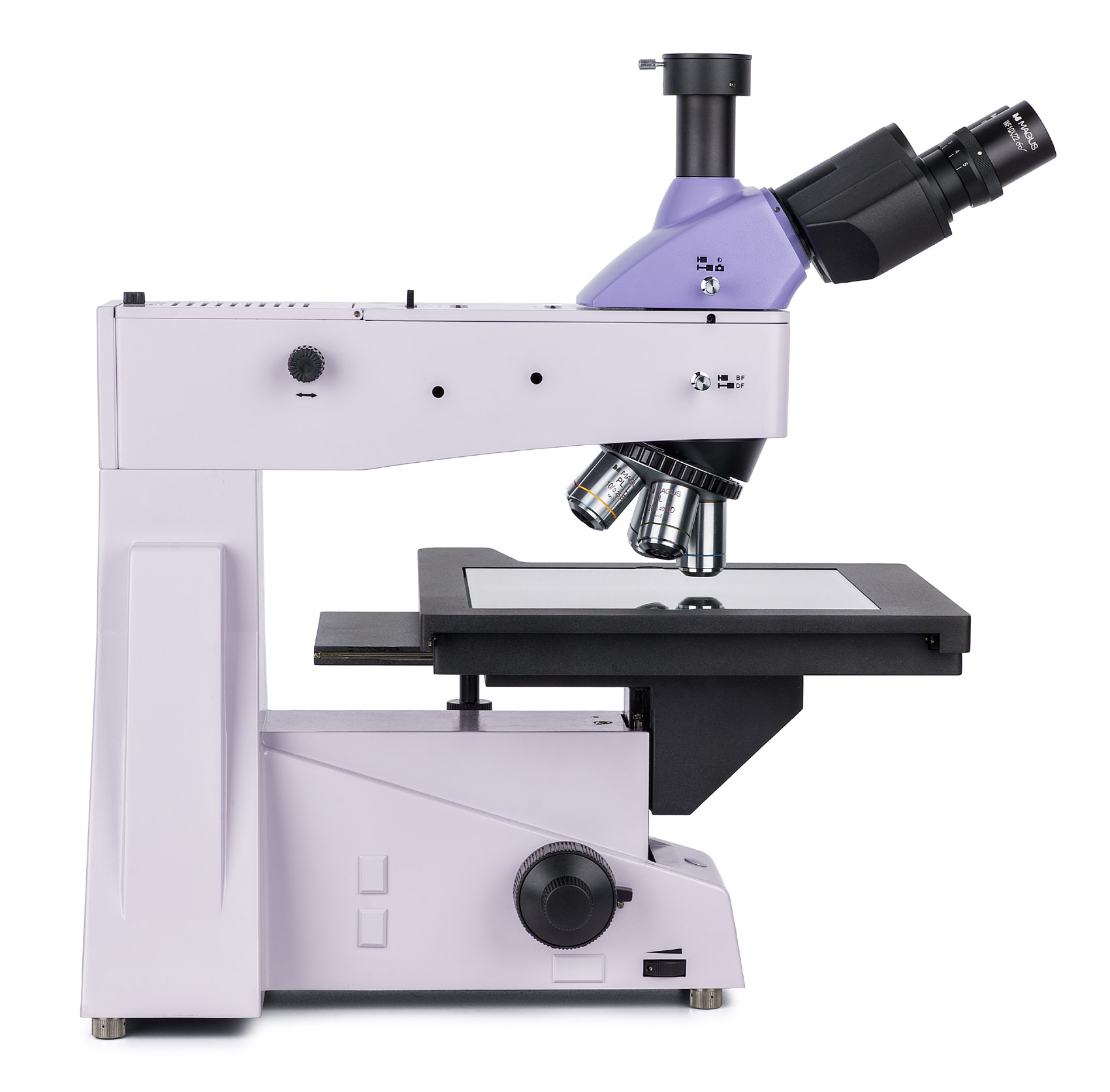

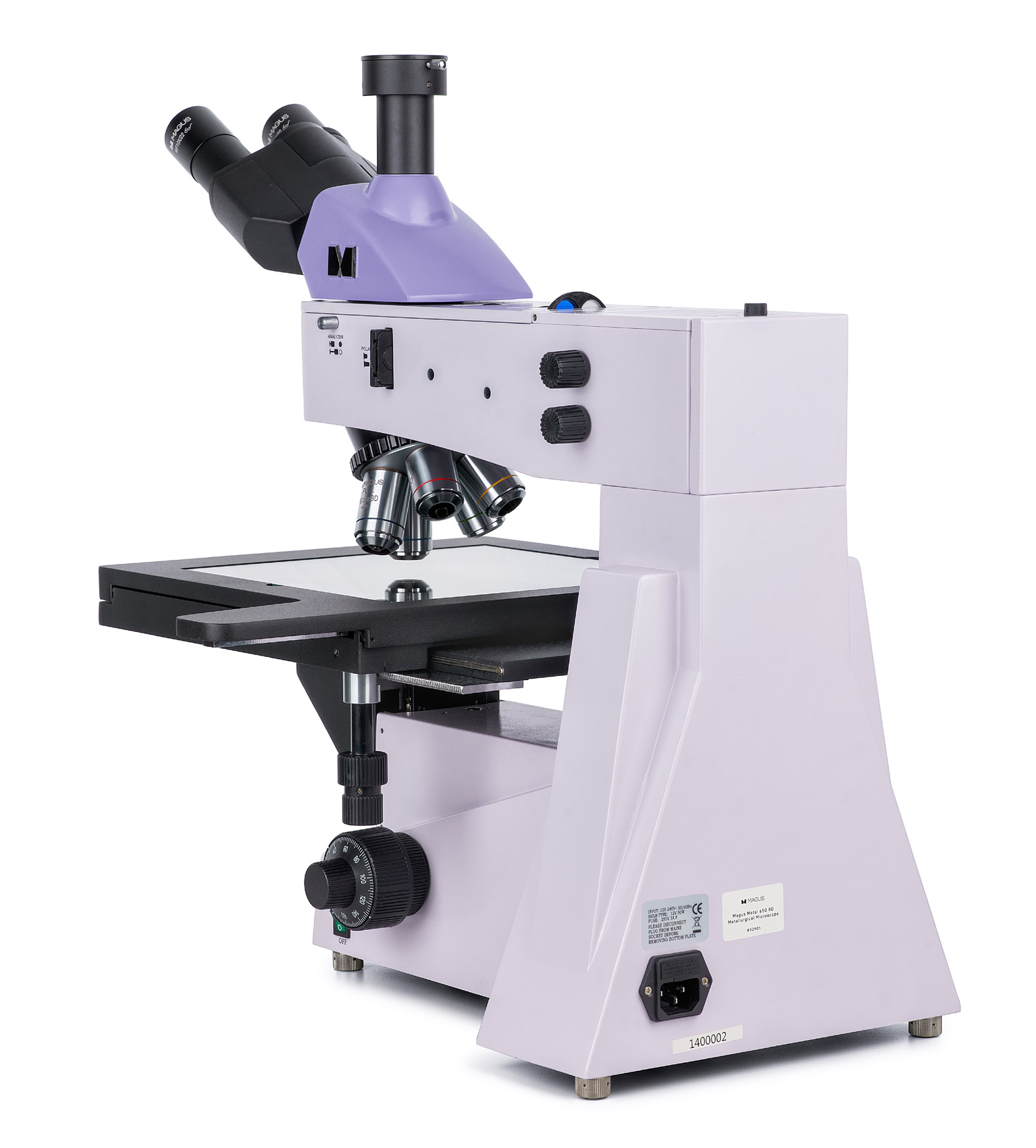

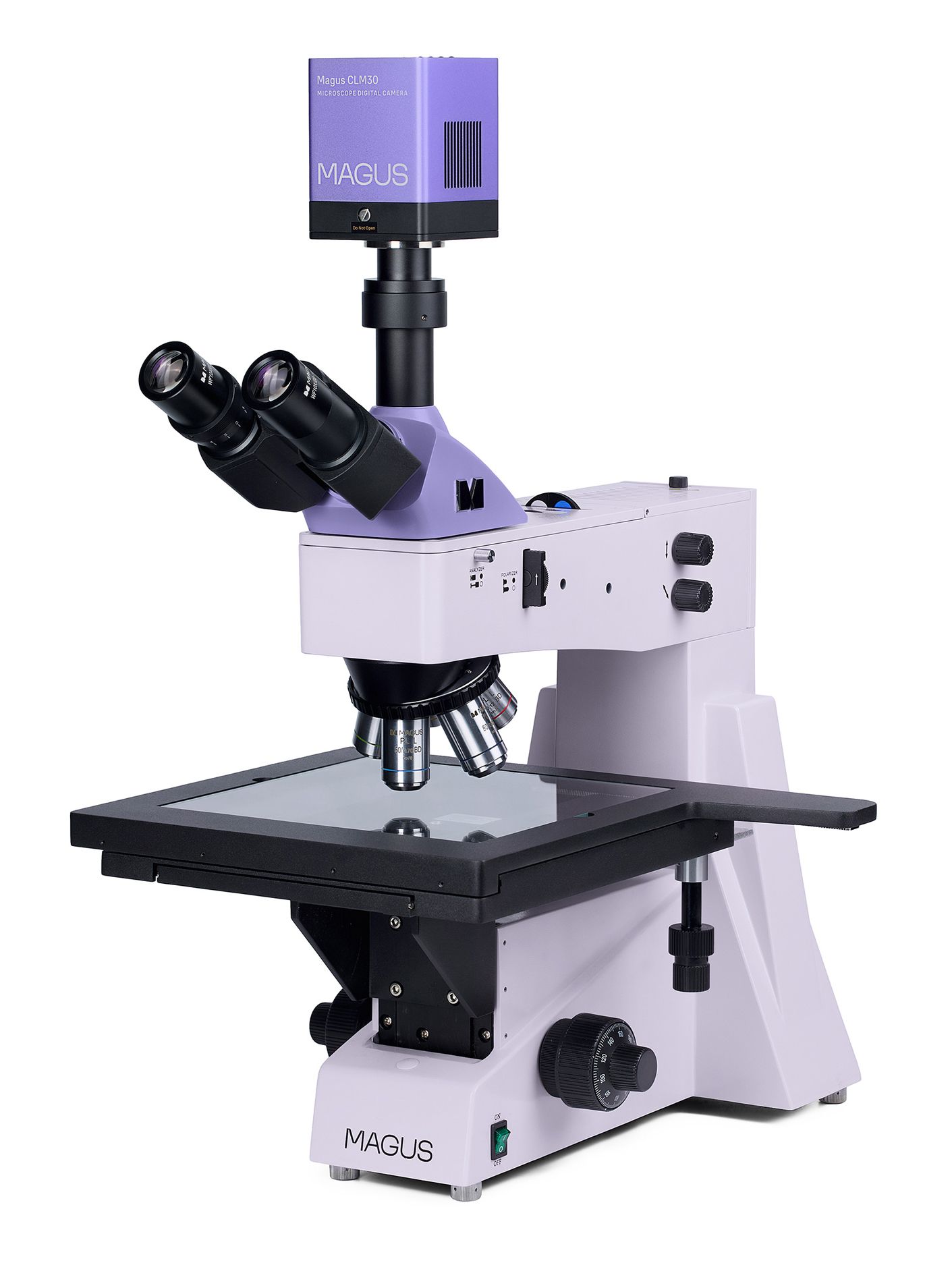

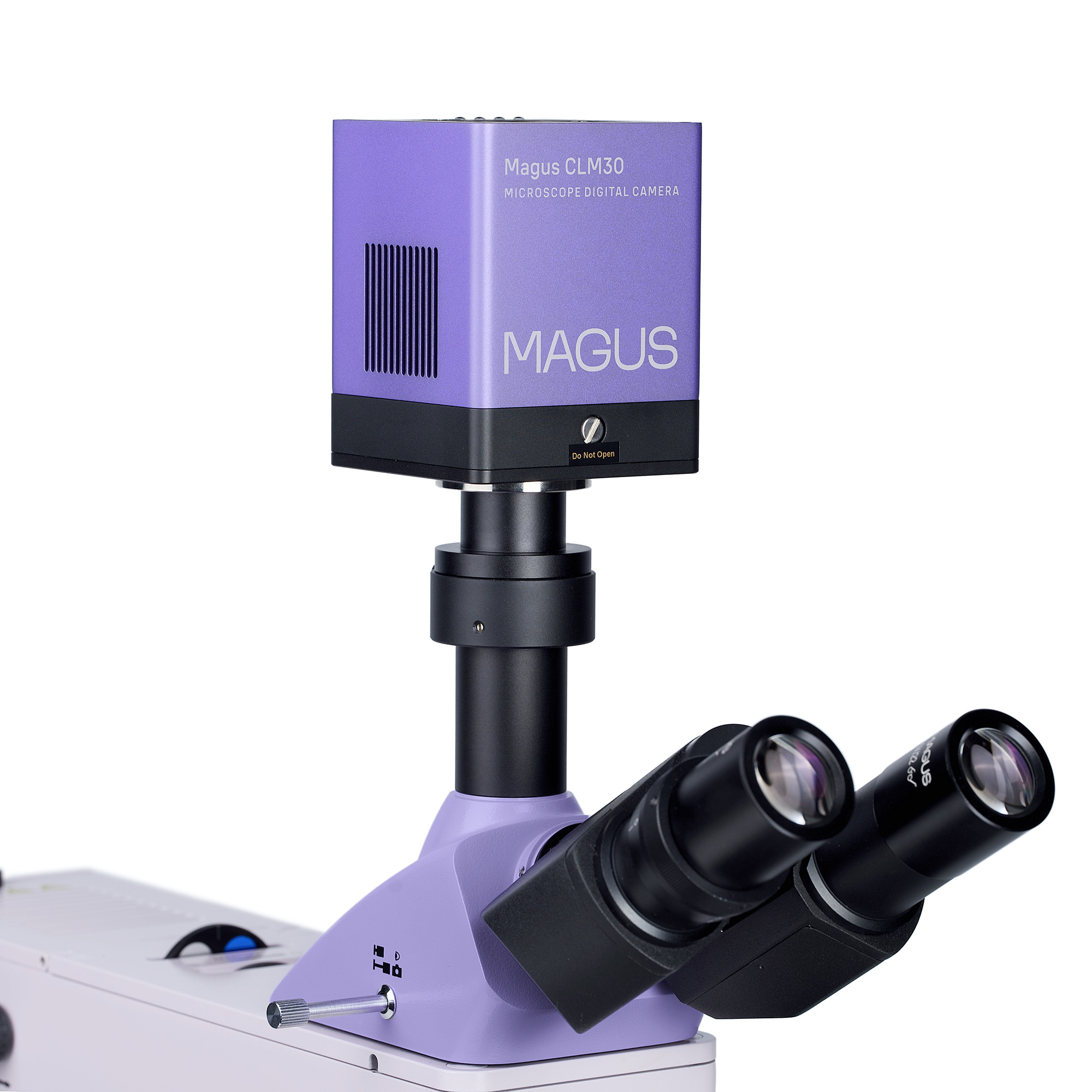

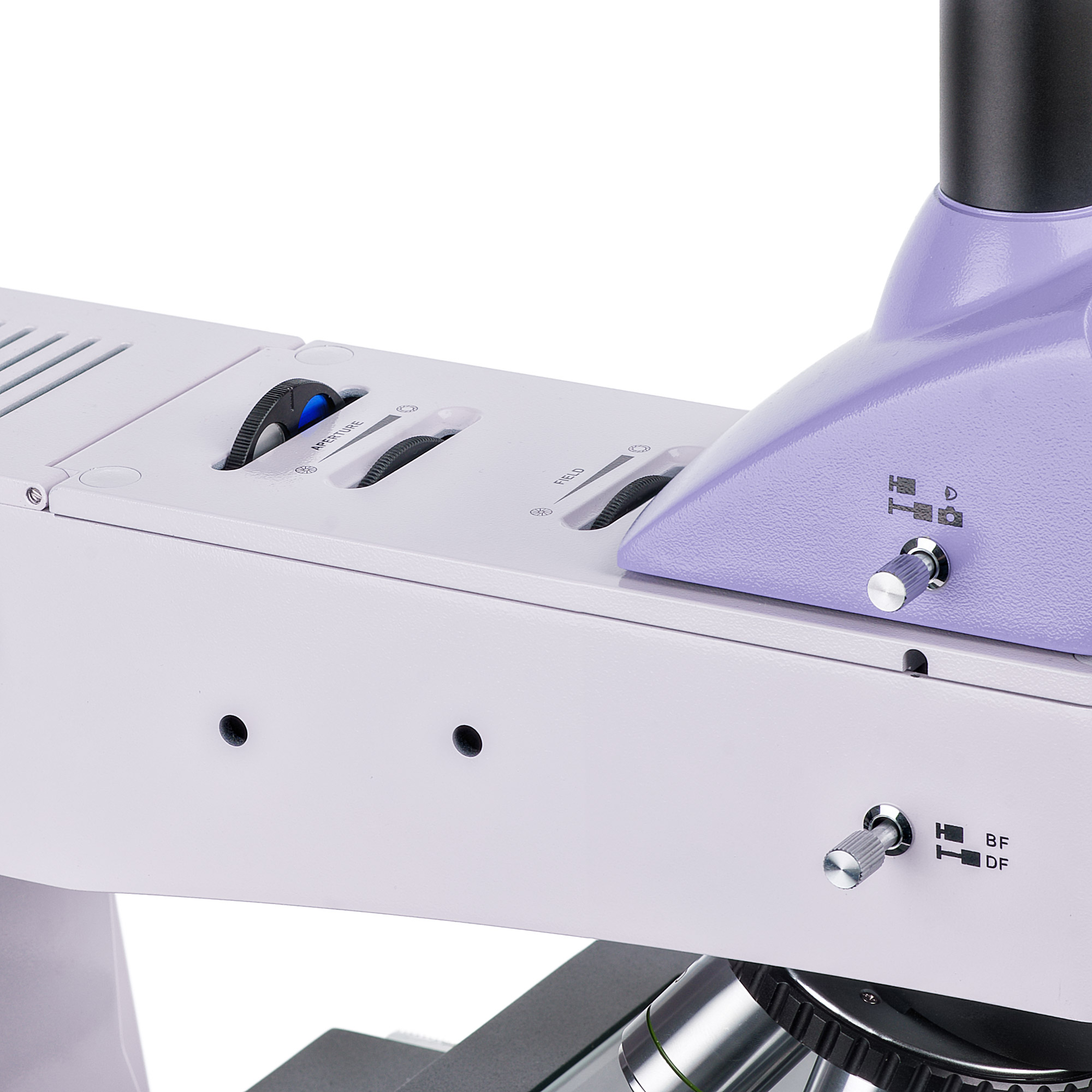

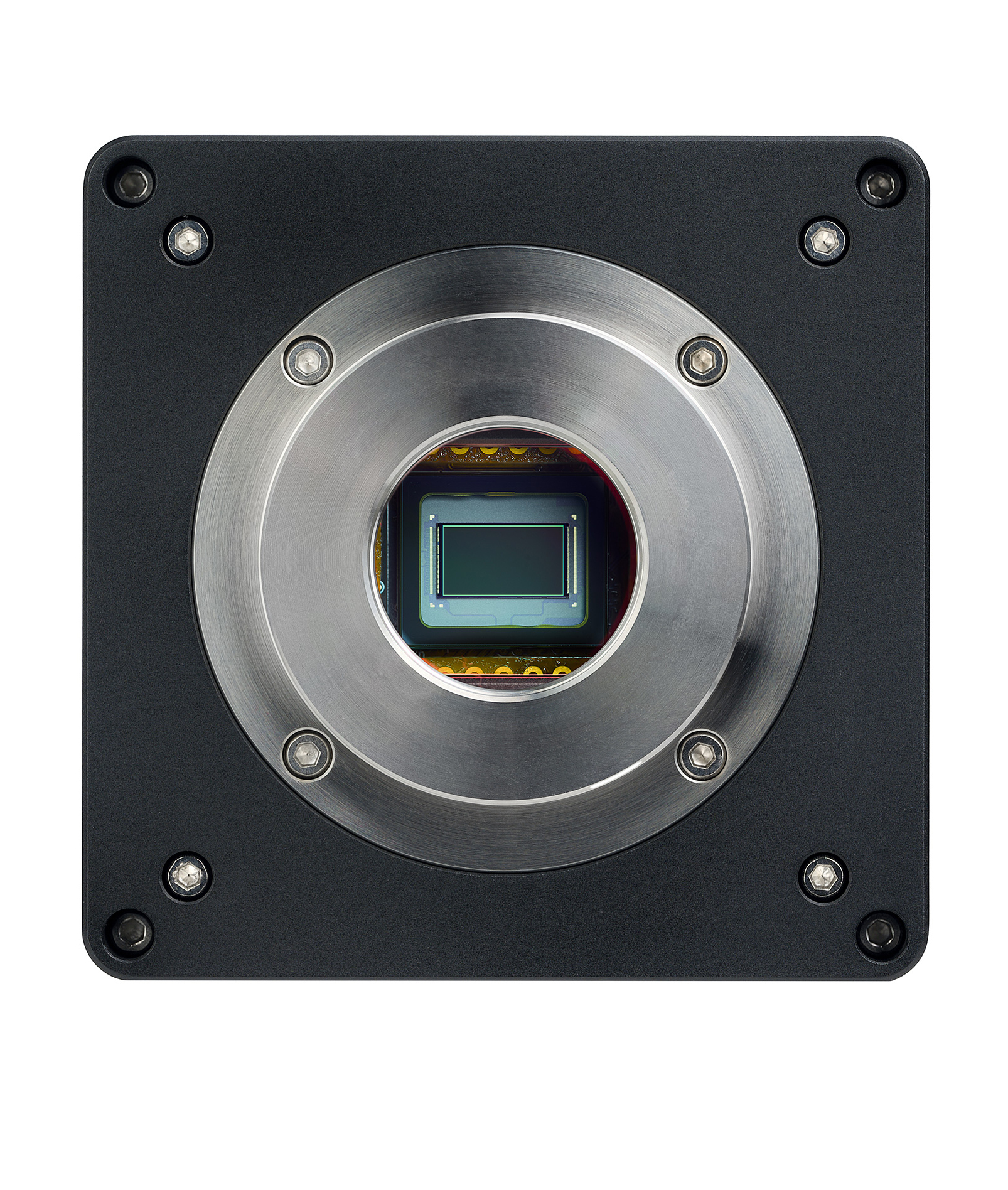

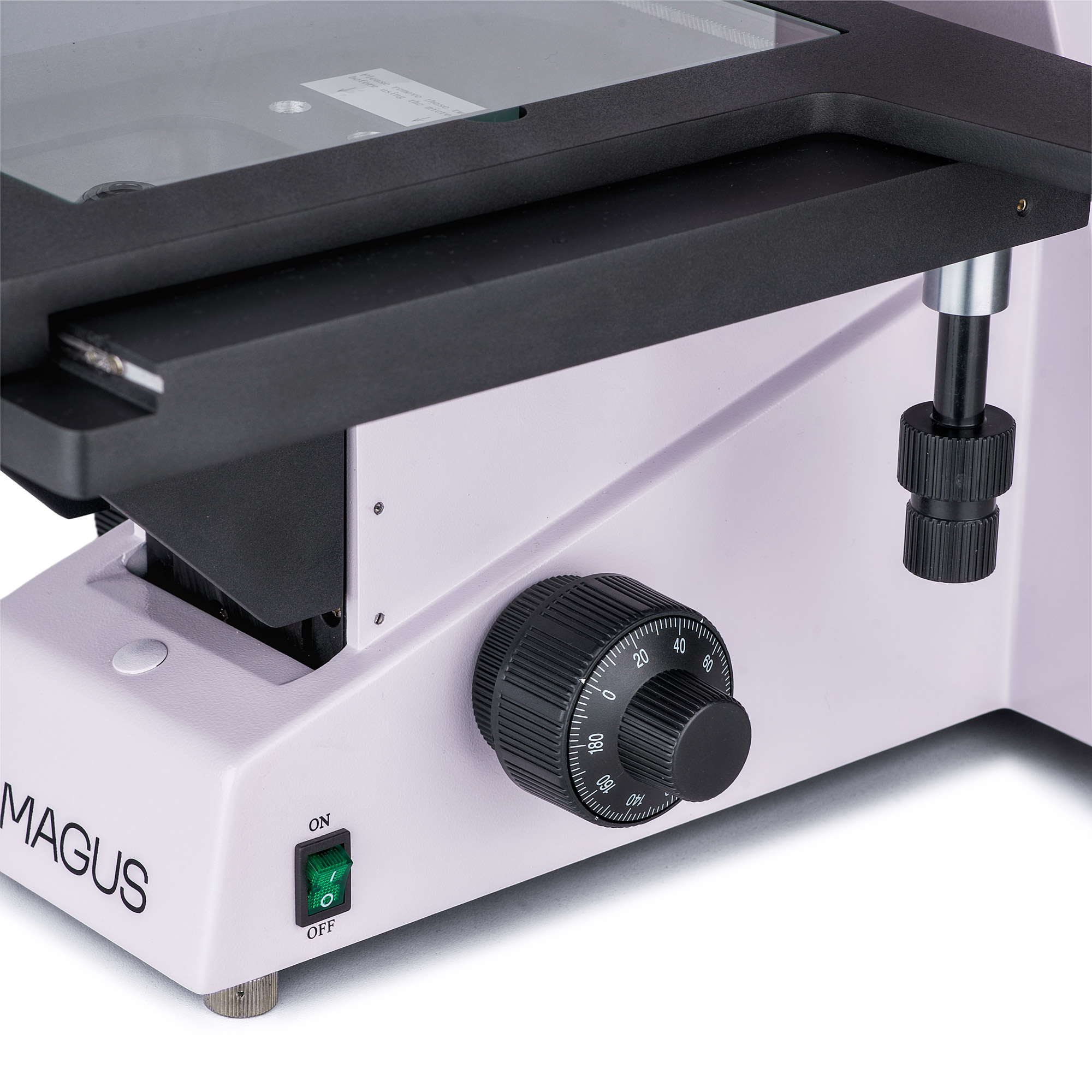

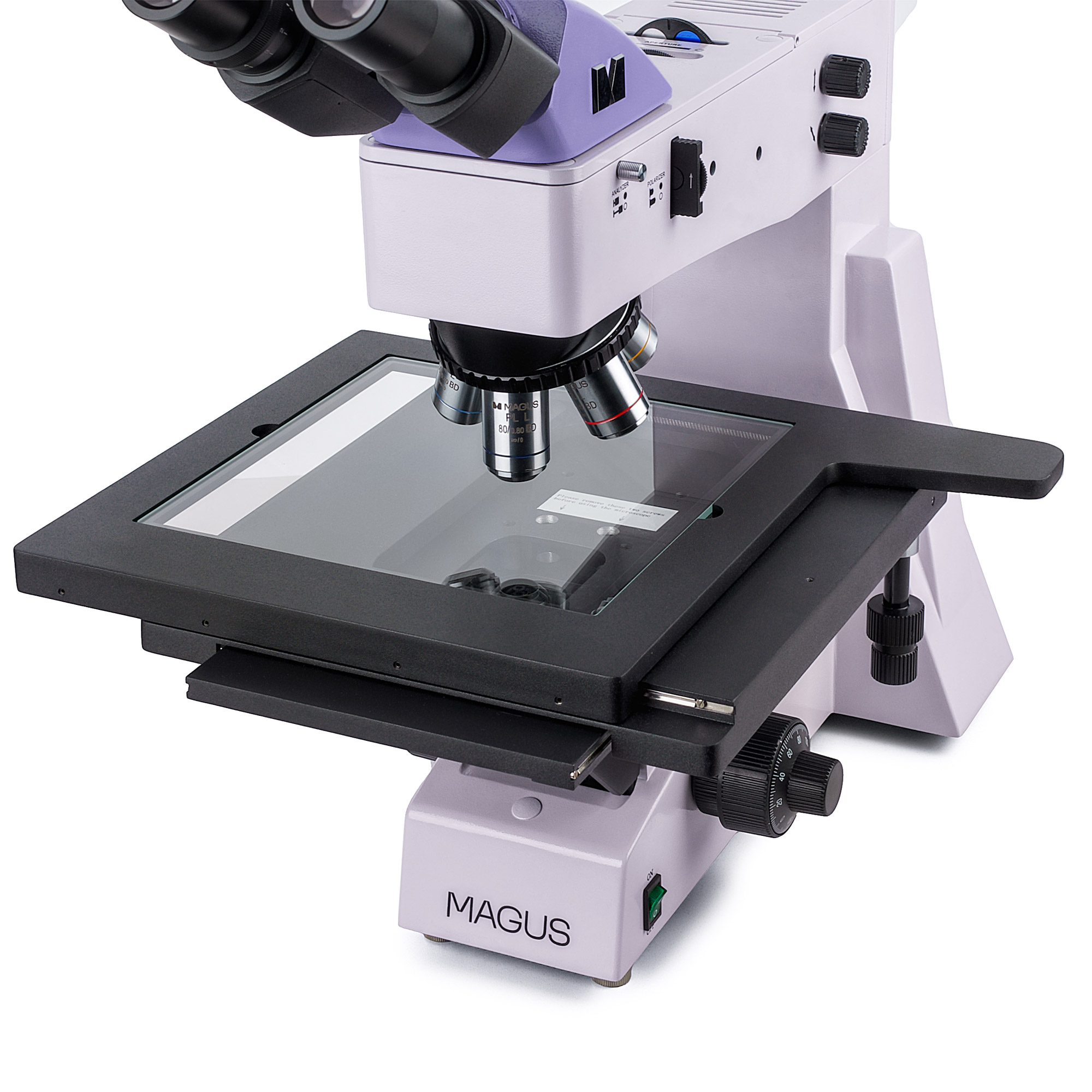

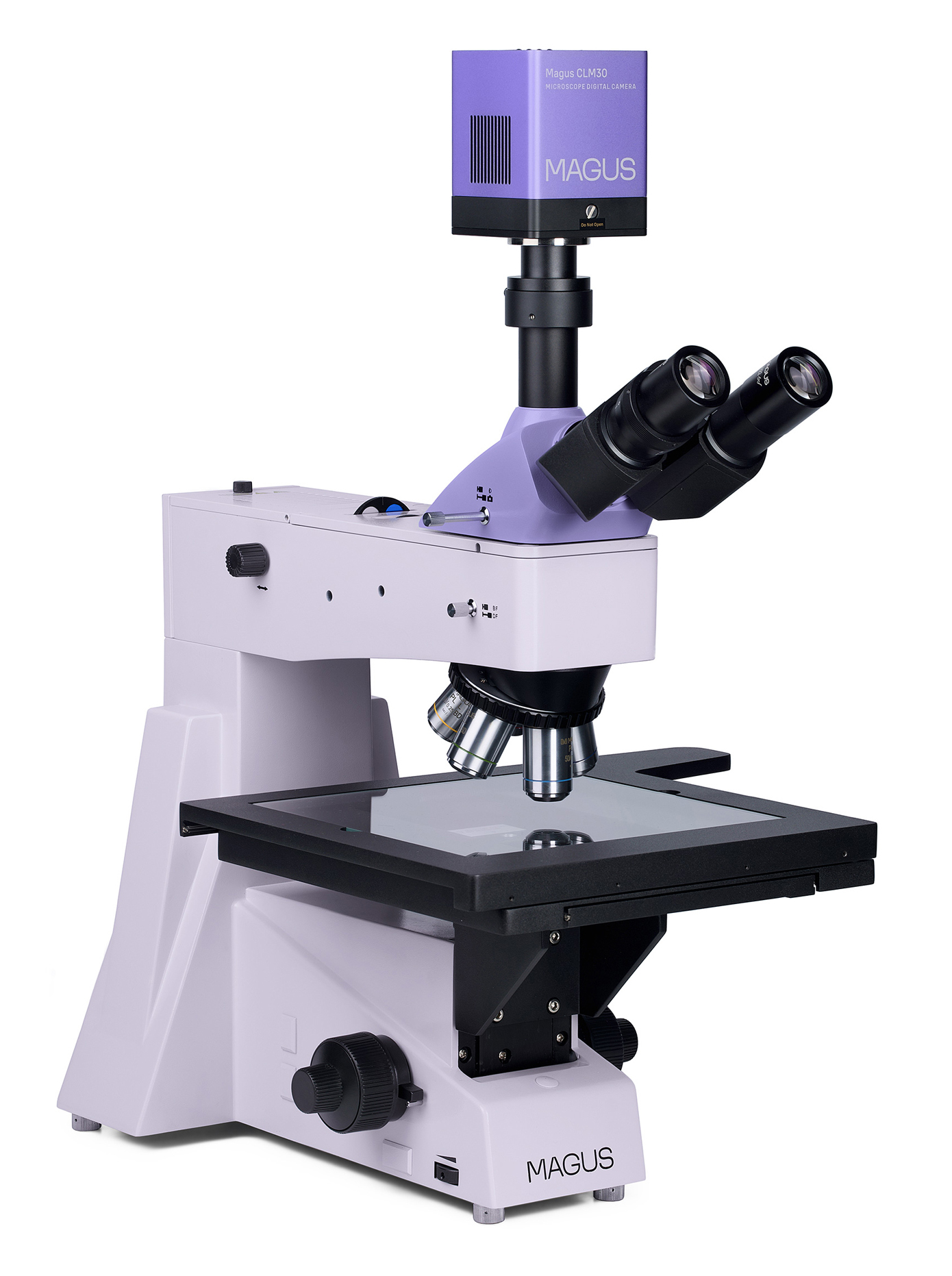

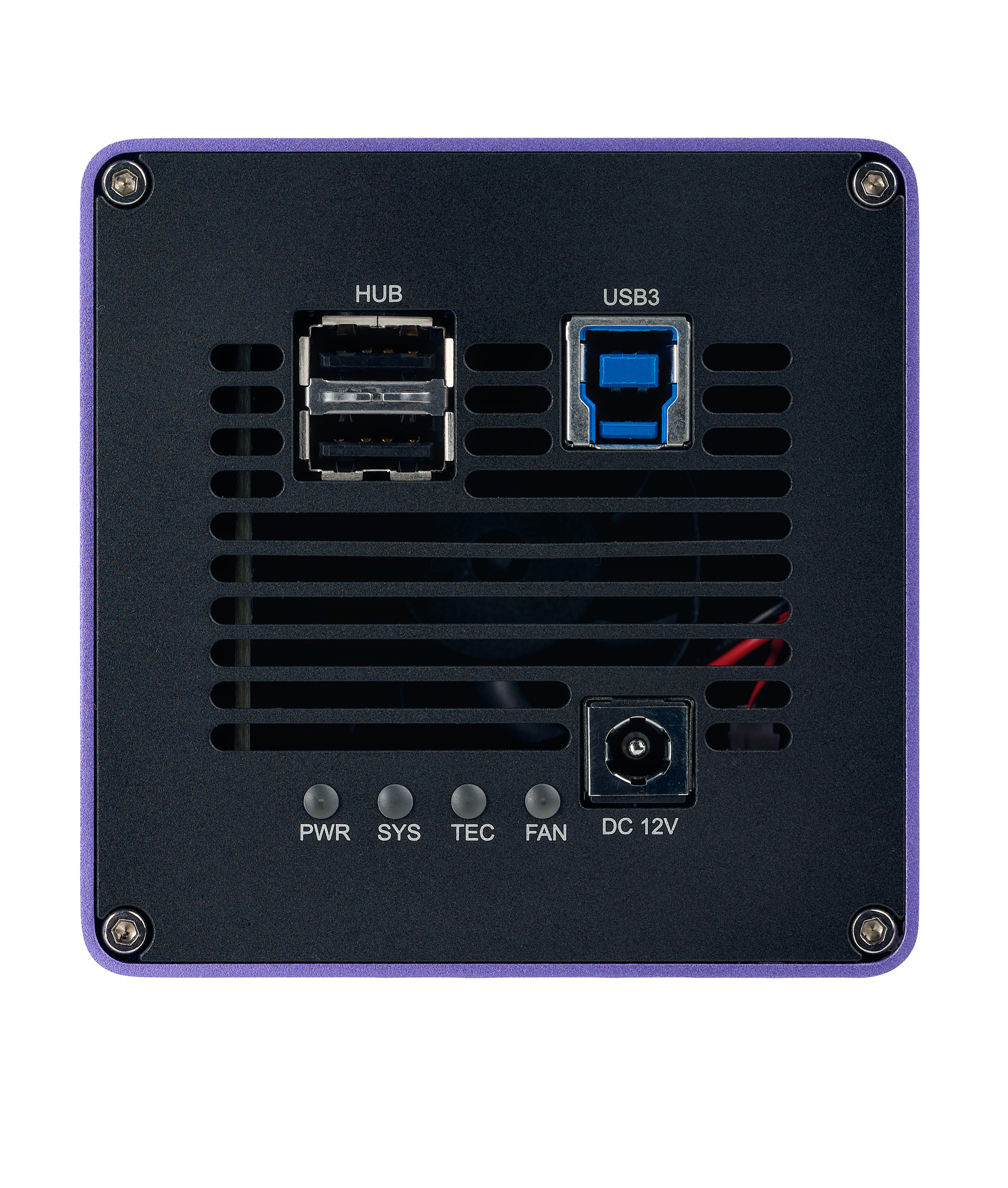

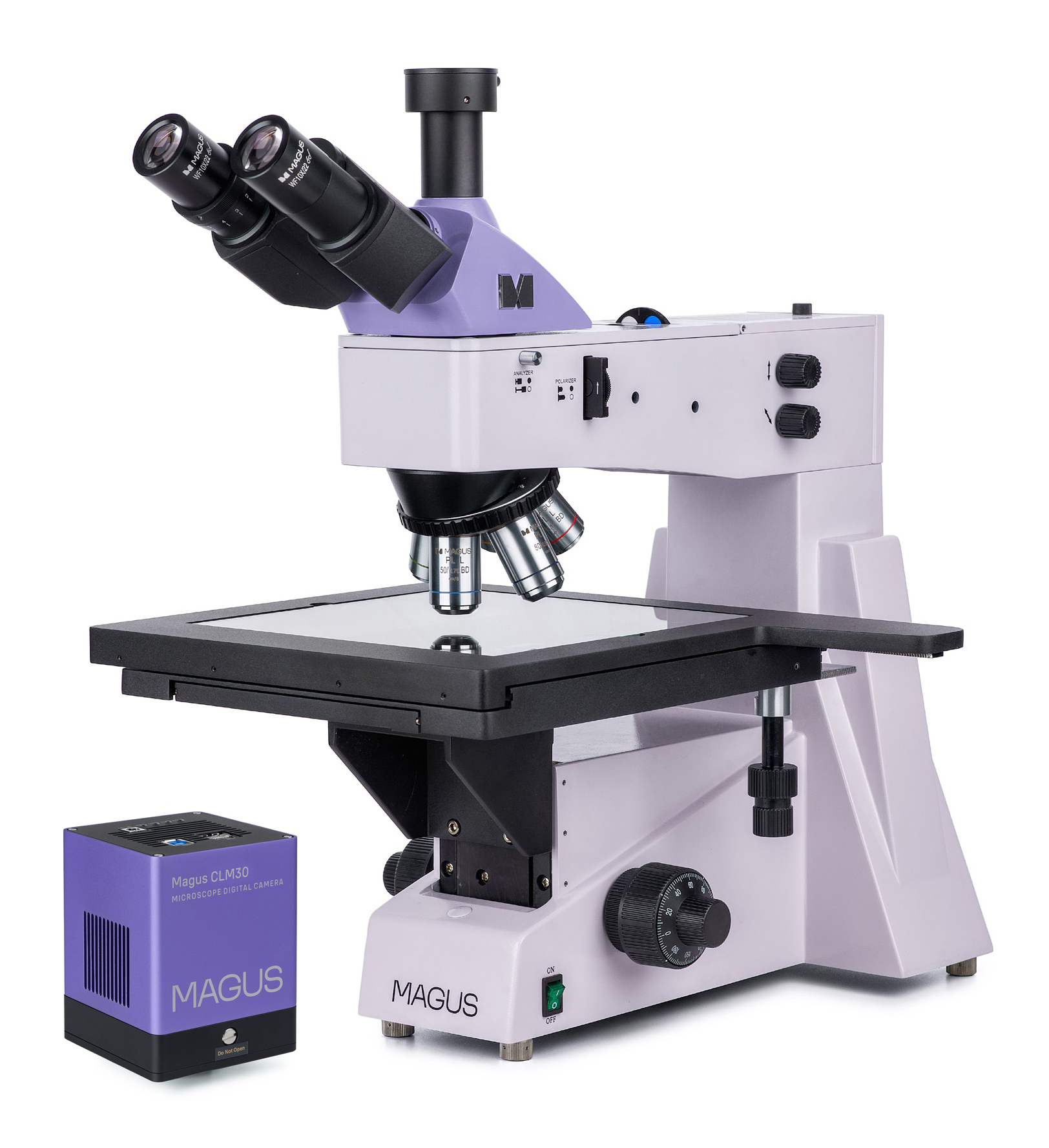

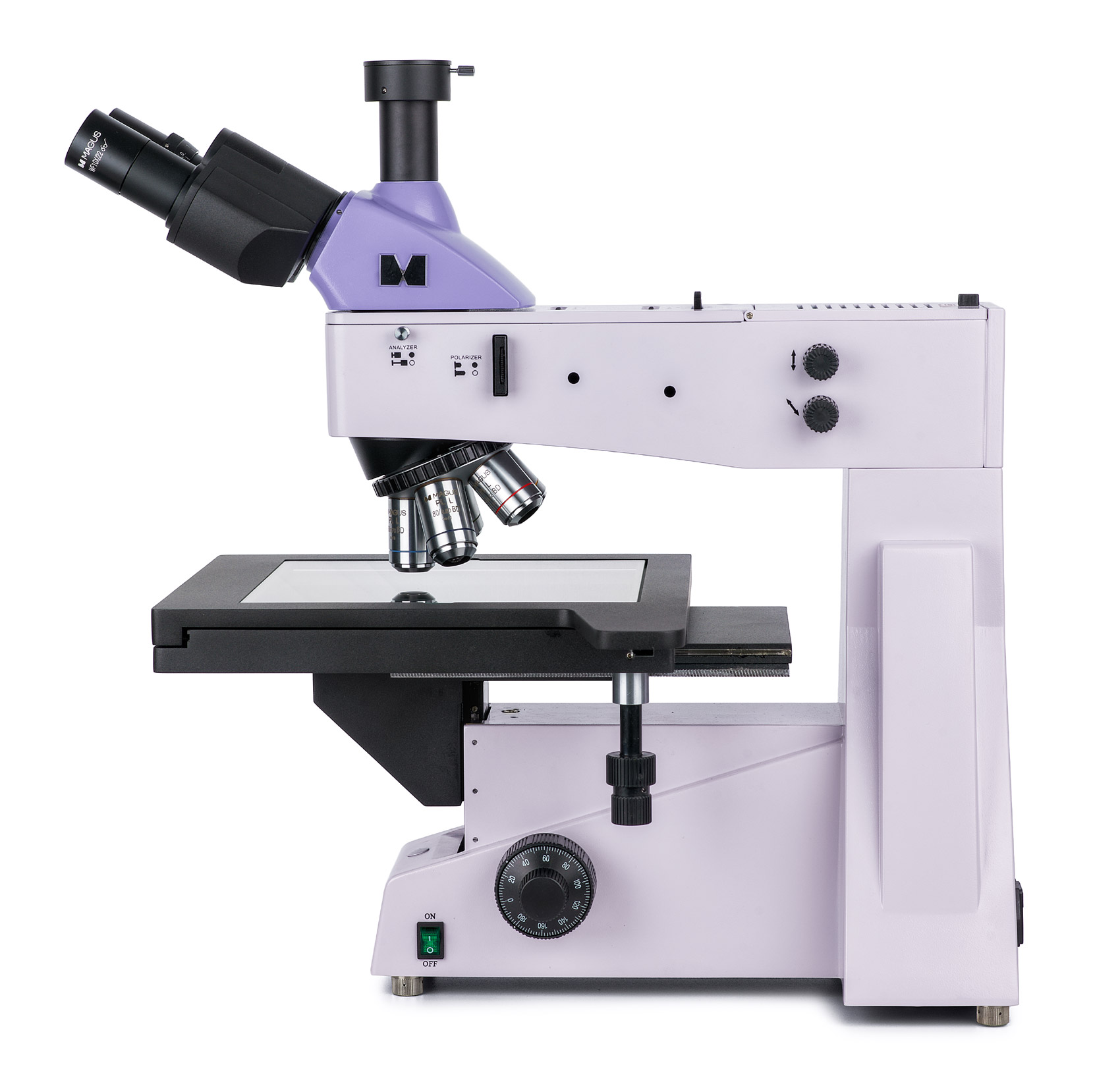

Металургичният цифров микроскоп MAGUS Metal D650 BD е подходящ за наблюдение на повърхностите на фотомаски, интегрални схеми, печатни платки и други дълги и широки образци. Той е оборудван с голяма предметна маса, на която могат лесно да се поместват големи образци, и с фино фокусиране, с размер на делението на скалата за фино фокусиране 0,7 мm за лесно фокусиране при големи увеличения. Микроскопски техники за наблюдение по метода на светлото поле, тъмното поле и с поляризирана светлина. Микроскопът е подходящ за лаборатории за контрол на качеството, изследователски центрове и университетски факултети. Цифрова камера Цифровата камера MAGUS CLM30 е предназначена за микроскопия по метода на светлото поле и по метода на тъмното поле. Камерата е оборудвана с 8,3 MP сензор и създава реалистични изображения с разделителна способност 3840x2160 px. Препоръчва се камерата да се използва с обективи с увеличение 4x, 10x, 20х и 40x. Когато се работи с обективи с ниско увеличение, камерата ще Ви позволи да виждате по-фините детайли. Видеото се записва с 45 fps или 70 fps в зависимост от резолюцията: те са плавни с меки и фини преходи между кадрите. Движението на пробата се показва в реално време без закъснение. Камерата улеснява работата с движещи се обекти и е подходяща за демонстрации в класна стая. Камерата е снабдена с интерфейс USB 3.0. Скоростта на предаване на данни е 10 пъти по-висока от тази на камерите с USB 2.0. Високоскоростната камера се препоръчва за професионални лаборатории, изследвания или университетско обучение. Оптика Тринокулярната глава има тринокулярна тръба за монтиране на цифрова камера. Бутонът за избор “светлина/камера" насочва светлинния лъч към камерата, за да се получат ярки и детайлни снимки и видеозаписи, които могат да се показват на външен екран. Камерата не е включена в базовата конфигурация. На левия окуляр има пръстен за регулиране на диоптрите за коригиране на изображението. Планахроматичните обективи със символ BD са предназначени специално за микроскопия по метода на светлото и тъмното поле. Обективите са с голямо работно разстояние. В комплекта са включени пет броя, по един във всеки от слотовете на револверната глава. При необходимост всеки от монтираните обективи може да се замени бързо с друг. Коригирани до безкрайност оптични елементи с увеличение от 50x до 800x. Револверната глава с обективи е ориентирана навътре - потребителят може да вижда обективите, поставени в оптичния път. Осветление Системата за осветление с отразена светлина е проектирана така, че всички наблюдения да бъдат възможно най-детайлни, независимо от използваните обектив и микроскопски метод. Източникът на светлина е халогенна крушка 50 W, която излъчва ярка равномерна и топла светлина. За регулиране на осветлението може да се използва методът на Колер, има цветни филтри и устройство за поляризация (вграден анализатор и поляризатор, който може да се демонтира). Източникът на светлина, диафрагмата на апертурата и полевата диафрагма могат да се центрират. Осветителната система включва също устройство за метода на тъмното поле. Предметна маса и фокусиращ механизъм Специална характеристика на микроскопа е голямата предметна маса с размери 280 x 270 mm, с обхват на движение 204 mm по осите X и Y. Фокусирането се регулира чрез въртене на бутоните за грубо и фино фокусиране. Те се движат плавно и надеждно, и благодарение на стойността на деленията на скалата за фино фокусиране е възможна фина работа при големи увеличения. Грубото фокусиране има застопоряващ бутон и регулиране на затягането. Бутоните за фокусиране са разположени в основата на микроскопа и поради това можете да заемете отпусната и удобна позиция. Можете да поставите ръцете си върху масата, вместо да ги държите повдигнати. Принадлежности За да се възползвате максимално от микроскопа MAGUS Metal 650 BD, вземете допълнителни принадлежности: окуляри, обективи с голямо работно разстояние за наблюдение по метода на светлото и тъмното поле, калибрационни образци, цифрови фотоапарати. Основни характеристики на микроскопа: Прецизно фокусиране: размер на делението на скалата за фино фокусиране 0,7 мm; грубото фокусиране има застопоряващ се бутон и регулиране на затягането Голяма предметна маса за наблюдение на дълги и широки обекти, голям диапазон на преместване на предметната маса по две оси Планахроматични оптични елементи, тринокулярна глава с разделител на лъча 100:0 и 0:100, тринокулярна тръба за монтиране на камера Източникът на светлина, диафрагмата на апертурата и полевата диафрагма могат да се центрират, регулиране на осветлението на Кьолер, устройство за поляризация, комплект цветни филтри, микроскопия по метода на тъмното поле Илюминатор - халогенна лампа 50 W със захранване 220 V и регулиране на яркостта Допълнителни принадлежности Основни характеристики на камерата: За микроскопски наблюдения по метода на светлото поле с обективи 4x, 10x, 20x и 40x Разделителна способност 8,3 MP: когато се работи с обективи с ниско увеличение, камерата ще Ви позволи да виждате по-фините детайли 45 fps и 70 fps при разделителни способности 3840x2160 px и 1920x1080 px за наблюдение на движещи се образци, видеозаписи и движение на пробите без трептене и забавяне Елементът на Пелтие понижава температурата на сензора по време на продължителни операции и премахва топлинния шум. Следователно могат да се използват ниски скорости на затвора по време на снимки. Цветният CMOS сензор SONY Exmor със задно осветяване осигурява ниско ниво на шума и висока светлочувствителност дори при слаба осветеност. Ще получите по-ясни и по-ярки изображения с по-наситени цветове. Интерфейс USB 3.0 за бързо и плавно прехвърляне на данни Софтуер за запис на снимки, видеозапис, редактиране, функции на външен дисплей, линейни и ъглови измервания Комплектът включва: Цифровата камера MAGUS CLM30 (цифрова камера, USB кабел, адаптер за 12 V, 3 A, кутия, инсталационни CD с драйвери и софтуер, ръководство за потребителя и гаранционна карта) Основа с вход за захранване, илюминатор за отразена светлина, фокусиращ механизъм, предметна маса и револверна глава Тринокулярна глава Планахроматичен обектив с корекция до безкрайност: PL L5x/0,12 BD WD 9,7 mm Планахроматичен обектив с корекция до безкрайност: PL L10x/0,25 BD WD 9,3 mm Планахроматичен обектив с корекция до безкрайност: PL L20x/0,40 BD WD 7,2 mm Планахроматичен обектив с корекция до безкрайност: PL L50х/0,70 BD WD 2,5 mm Планахроматичен обектив с корекция до безкрайност: PL L80x/0,80 BD WD: 0,8 mm Окуляр 10x/22 mm с голямо разстоянието от очите (2 бр.) Адаптер за C-образна монтировка 1x Шестостенен ключ Променливотоков захранващ кабел Покривало против прах Ръководство за потребителя и гаранционна карта Предлагат се по заявка: Окуляр 10x/22 mm със скала Окуляр 12,5x/14 mm (2 бр.) Окуляр 15x/15 mm (2 бр.) Окуляр 20x/12 mm (2 бр.) Окуляр 25x/9 mm (2 бр.) Планахроматичен обектив с корекция до безкрайност: PL L40x/0,60 BD WD 3,0 mm Планахроматичен обектив с корекция до безкрайност: PL L60x/0,70 BD WD: 1,9 mm Планахроматичен обектив с корекция до безкрайност: PL L100х/0,85 (сух) BD WD: 0,4 mm Калибрационен образец МаркаMAGUSГаранция5 годиниEAN5905555018423Размер на опаковката (Д x Ш x В)58x49x60 cmТранспортно тегло23.8 kg=== Разделител ===Цифрова камераТипметалургичен, светлина/оптиченТип на главата на микроскопатринокулярниГлаваSiedentopfЪгъл на наклон на главата30 градуса Увеличение, x50 — 800Диапазон на увеличениетоот 800x до 1280xУвеличение, x (опция)50-1000/1250/1500/2000/2500Диаметър на тръбата на окуляра, mm30Окуляри10х/22 mm, разстояние от очите: 10 mm (*опция: 10x/22 mm със скала, 12,5x/14; 15x/15; 20x/12; 25x/9)Обективипланахроматични с корекция до безкрайност: PL L5x/0,12 BD, PL L10x/0,25 BD, PL L20x/0,40 BD, PL L50x/0,70 BD, PL L80x/0,80 BD; парфокално разстояние 45 mm (*опция: PL L40x/0,60 BD, PL L60x/0,70 BD, PL L100x/0,85 BD (сух))Револверна главаза 5 обективаРаботна дистанция, mm9,7 (5x); 9,3 (10x); 7,2 (20x); 2,5 (50x); 3,0 (40x); 1,9 (60x); 0,80 (80x); 0,40 (100x)Разстояние между окулярите, mm48 — 75Предметна маса, mm280x270Диапазон на движение на предметната маса, mm204/204Характеристики на предметната масадвуосна механичнаРегулиране на диоптъра на окуляра, диоптри с отклонение 5 (на лявата тръба)Диафрагмавградена апертура и полеваФокусиранекоаксиален, грубо фокусиране (30 mm, 13,1 mm/кръг, със застопоряващ се бутон и бутон за регулиране на затягането) и фино фокусиране (0,0007 mm)Тялоалуминиева сплавОсветлениехалогенноРегулиране на яркосттаyesЗахранване220 с отклонение 22 V, 50 Hz, променливотокова мрежаТип на светлинния източник12 V/50 WСветлинни филтризелен, син, жълт, матовДиапазон на работната температура, градуса C5 — 35Допълнителновграден анализатор и поляризатор, който може да се демонтира, устройство за изследване по метода на тъмното полеПотребителско нивоза професионалисти, опитни потребителиНиво на трудност на сглобяване и монтажсложенПриложениеметалургиченМясто на осветлениетогоренМетод за изследванена светлото поле, поляризация, тъмно полеТорбичка/калъф/чанта в комплектпокривало против прахСензорSONY Exmor CMOSЦветен/монохроменцветен Мегапиксела8.3Максимална разделителна способност, пиксели3840x2160Размер на сензора1/1,2'' (11,14x6,26 mm)Размер на пиксела, мm2.9x2.9Двустепенен термоелектрически модул (елемент на Пелтие), който да нагласи температурата на 42 градуса C под температурата на помещениетоyesСветлочувствителност5970 mV при 1/30 sОтношение сигнал/шум0,15 mV при 1/30 sВреме за експозиция0,1 ms - 1 hВидеозаписyesЧестота на кадрите, fps при разделителна способност45 при 3840x2160, 70 при 1920x1080Цифров обем на АЦП (битове)8/12 (избираем)Място на монтажтринокулярна тръбаФормат на изображението*.jpg, *.bmp, *.png, *.tifВидео форматизход: *.wmv, *.avi, *.h264 (Windows 8 и по-нова), *h265 (Windows 10 и по-нова)Спектрален диапазон, nm380-650 (вграден инфрачервен филтър)Тип на затвораERS (електронен преместващ се затвор)Баланс на бялотоавтоматично, ръчноКонтрол на експозициятаавтоматично, ръчноХарактеристики на софтуеравреме за експозиция, размер на изображението, яркостСофтуерMAGUS ViewИзход5 Gb/s, USB 3.0Изисквания към систематаWindows 8/10/11 (32-битов и 64-битов), Mac OS X, Linux, до 2,8 GHz Intel Core 2 или по-мощен, най-малко 2 GB RAM, порт USB 3.0, CD-ROM, 17" или по-голям дисплейТип на монтажаC-образна монтировкаЗахранване на камератапостояннотоково, 5 V, от USB порта на компютър; адаптер за 12 V, 3 A за захранване на елемента на ПелтиеДиапазон на работната температура на камерата, градуса С-10 — 50Диапазон на работната влажност, %30 — 80
