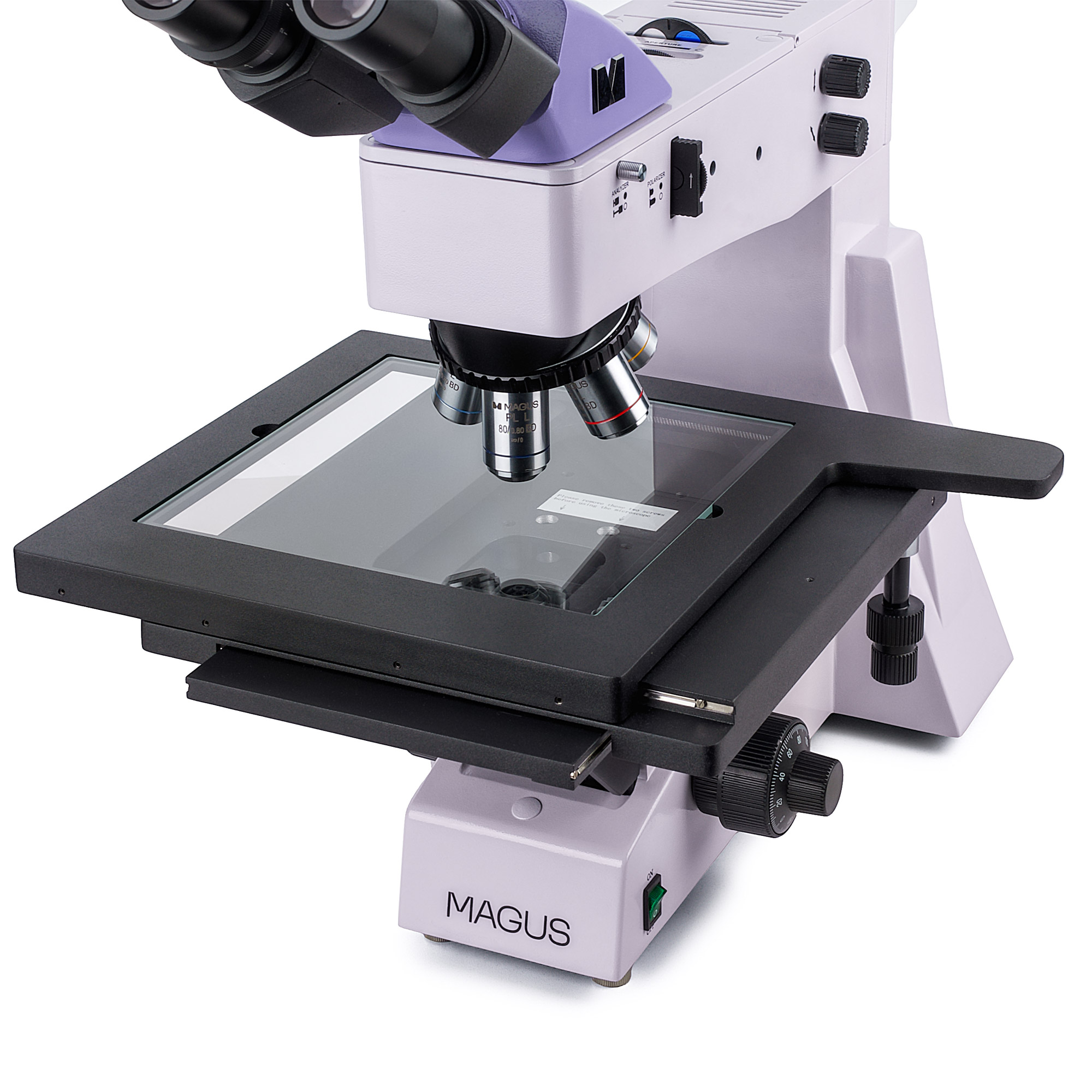

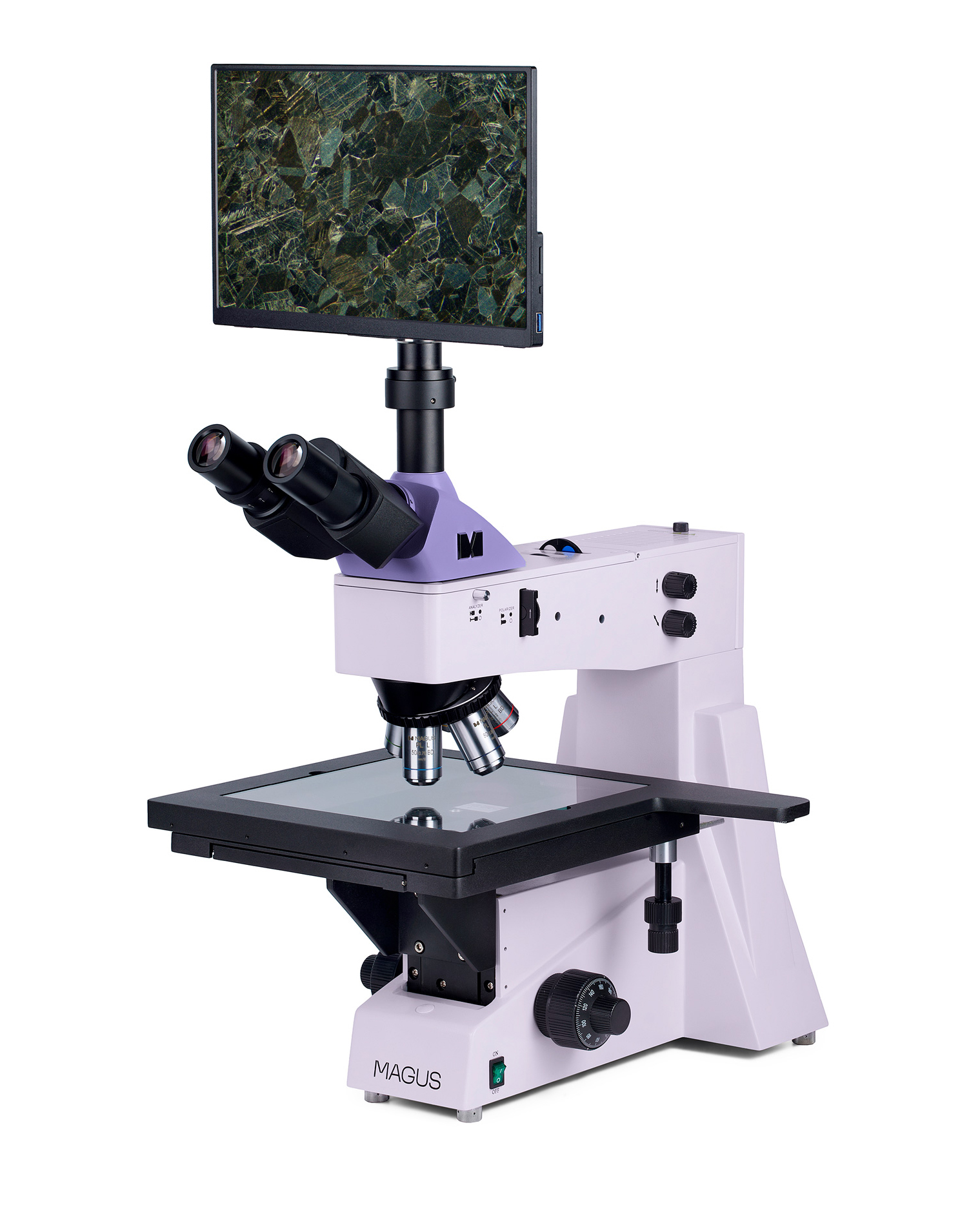

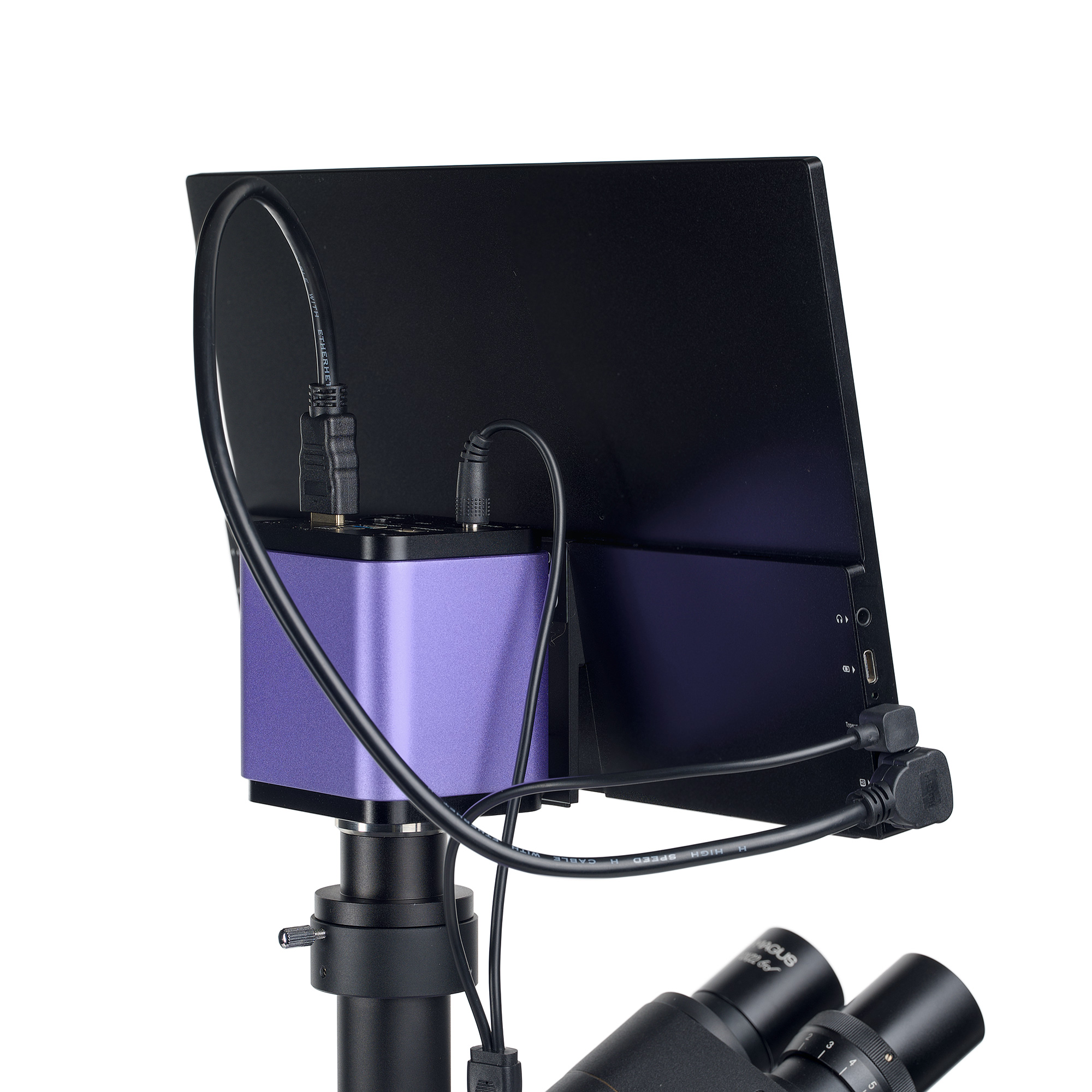

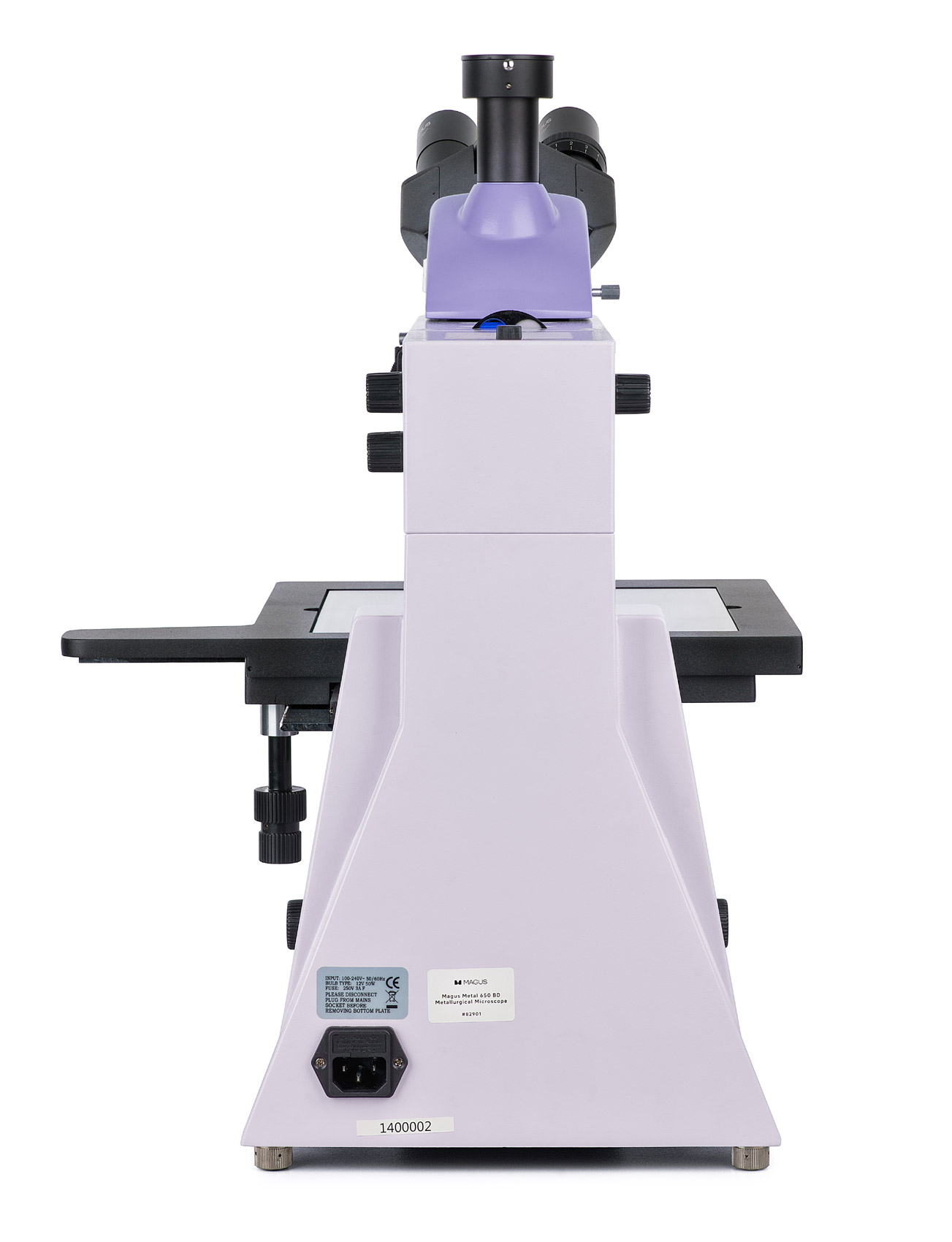

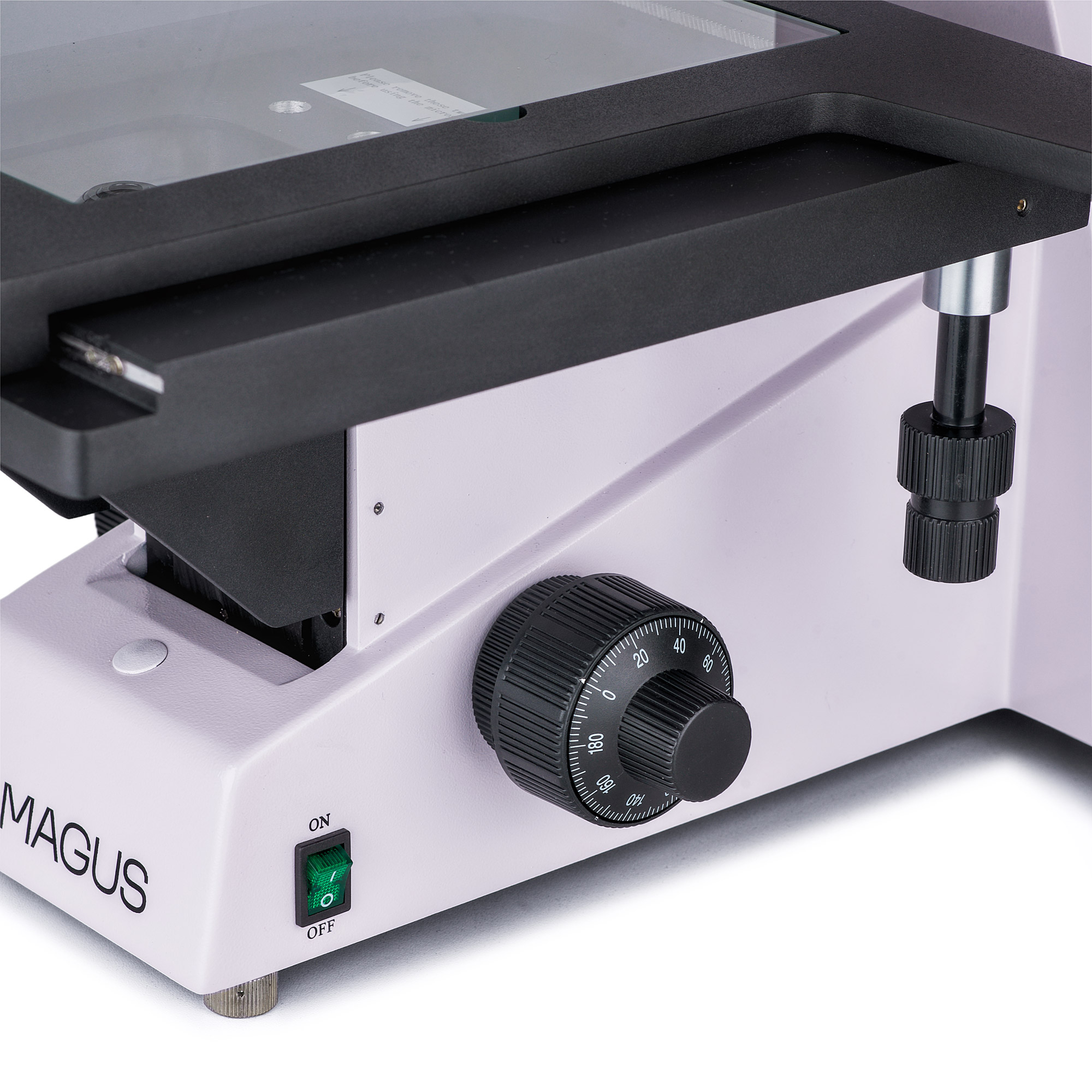

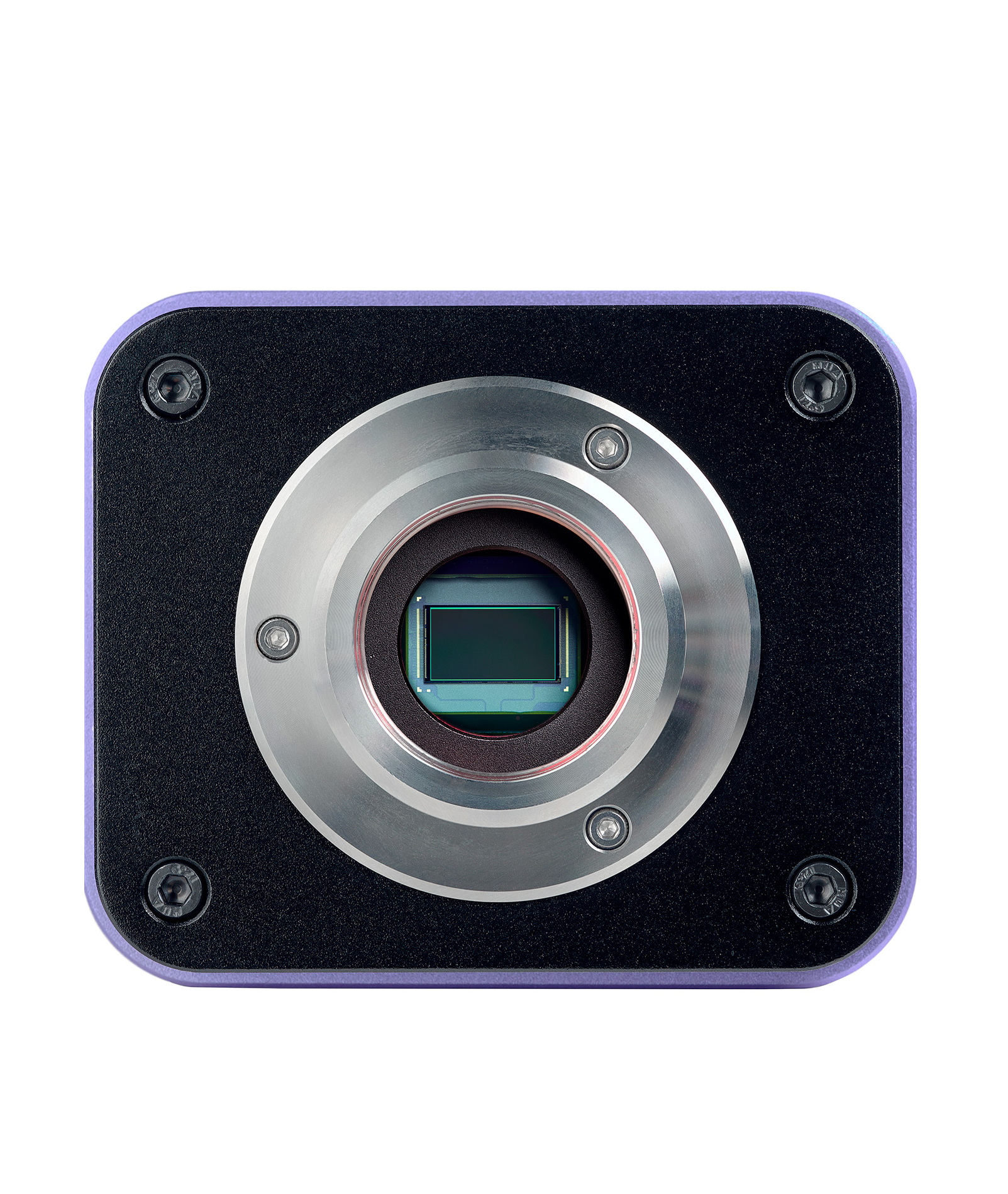

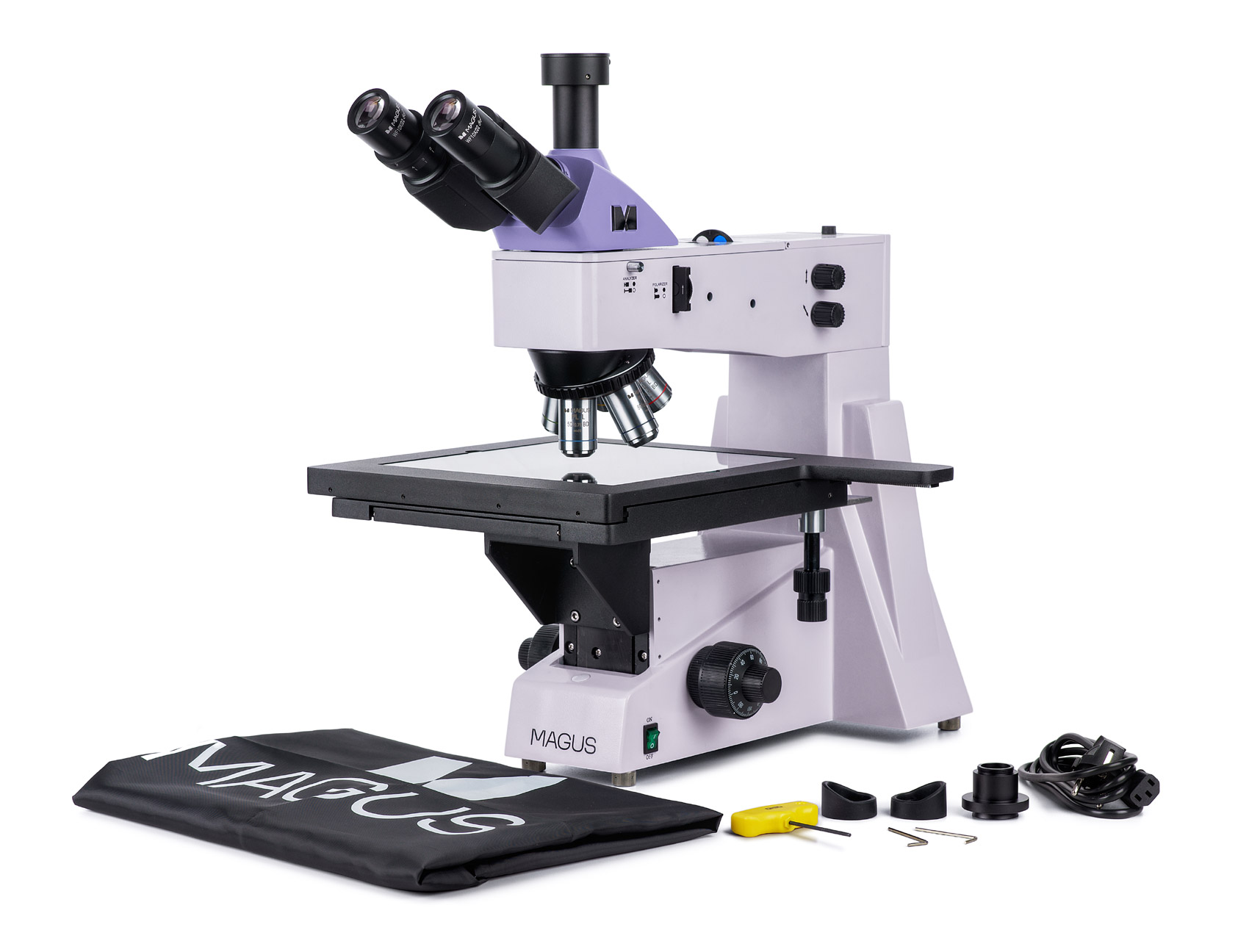

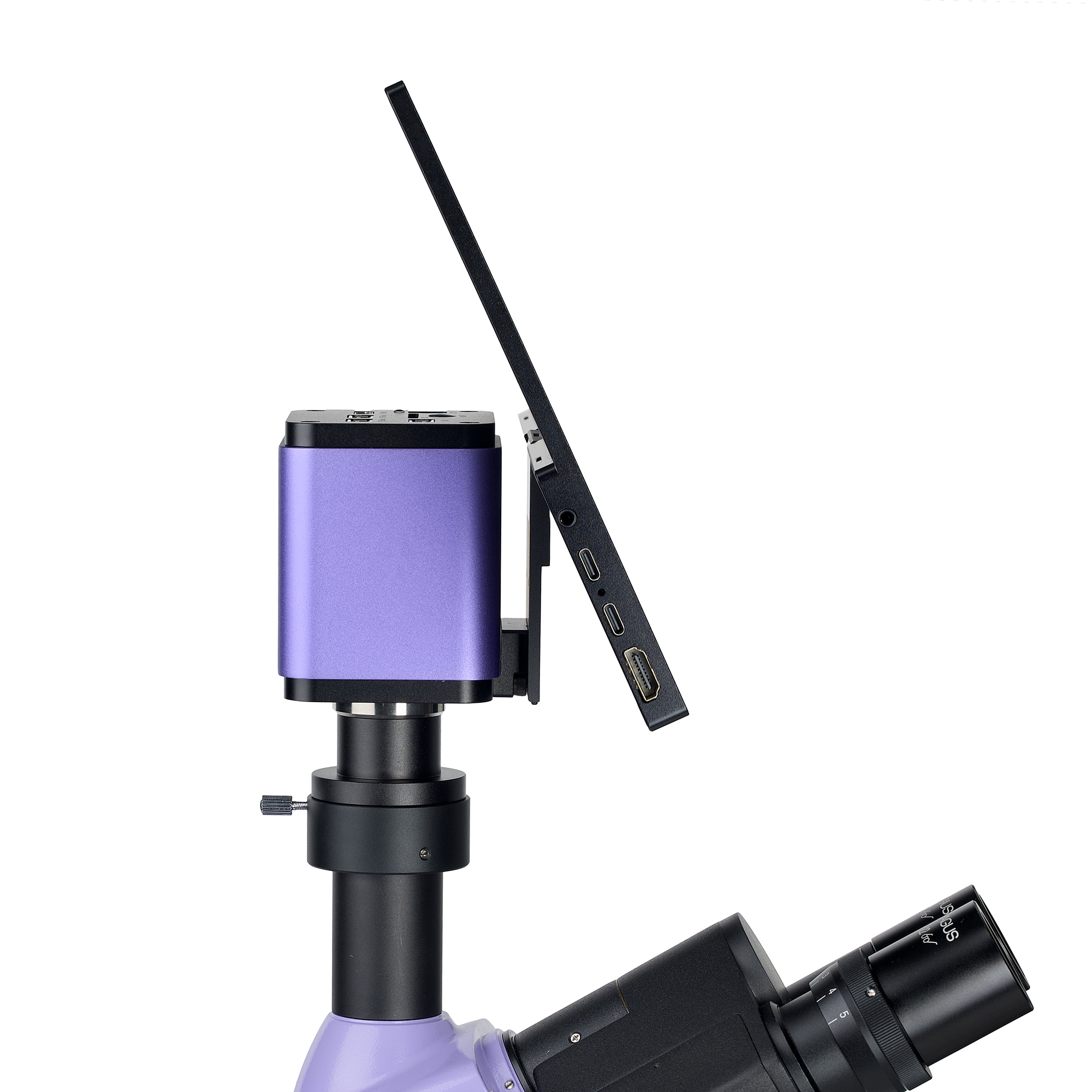

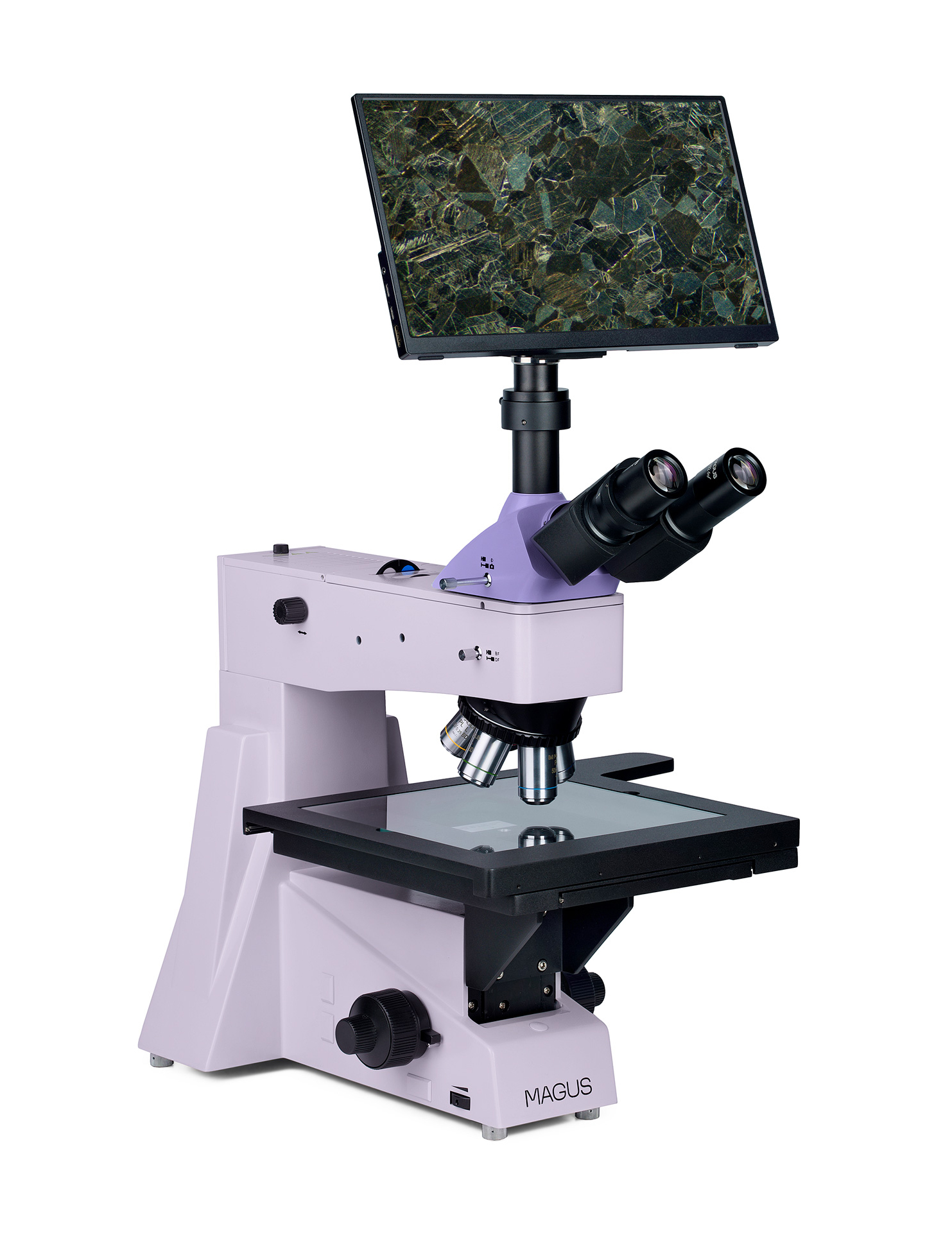

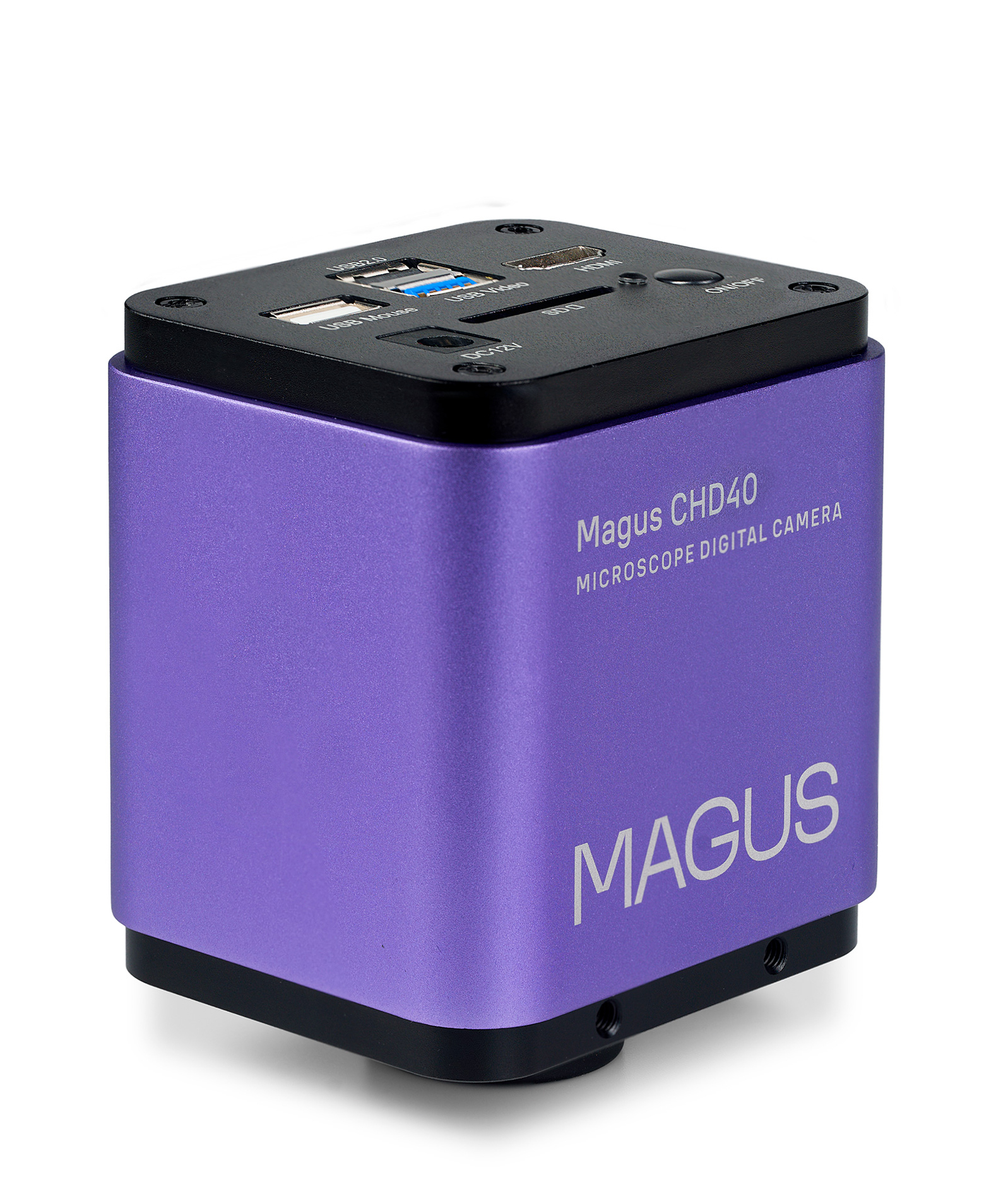

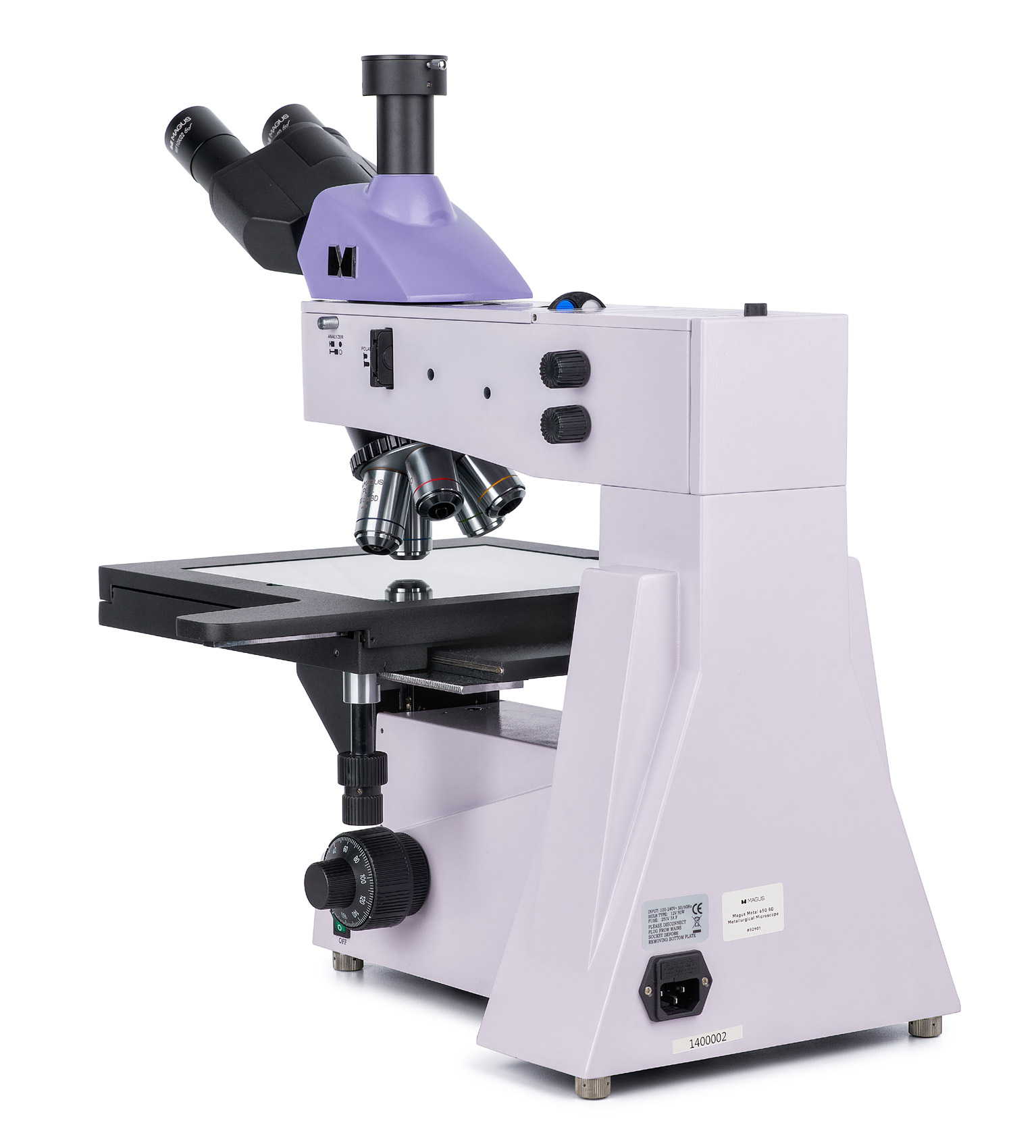

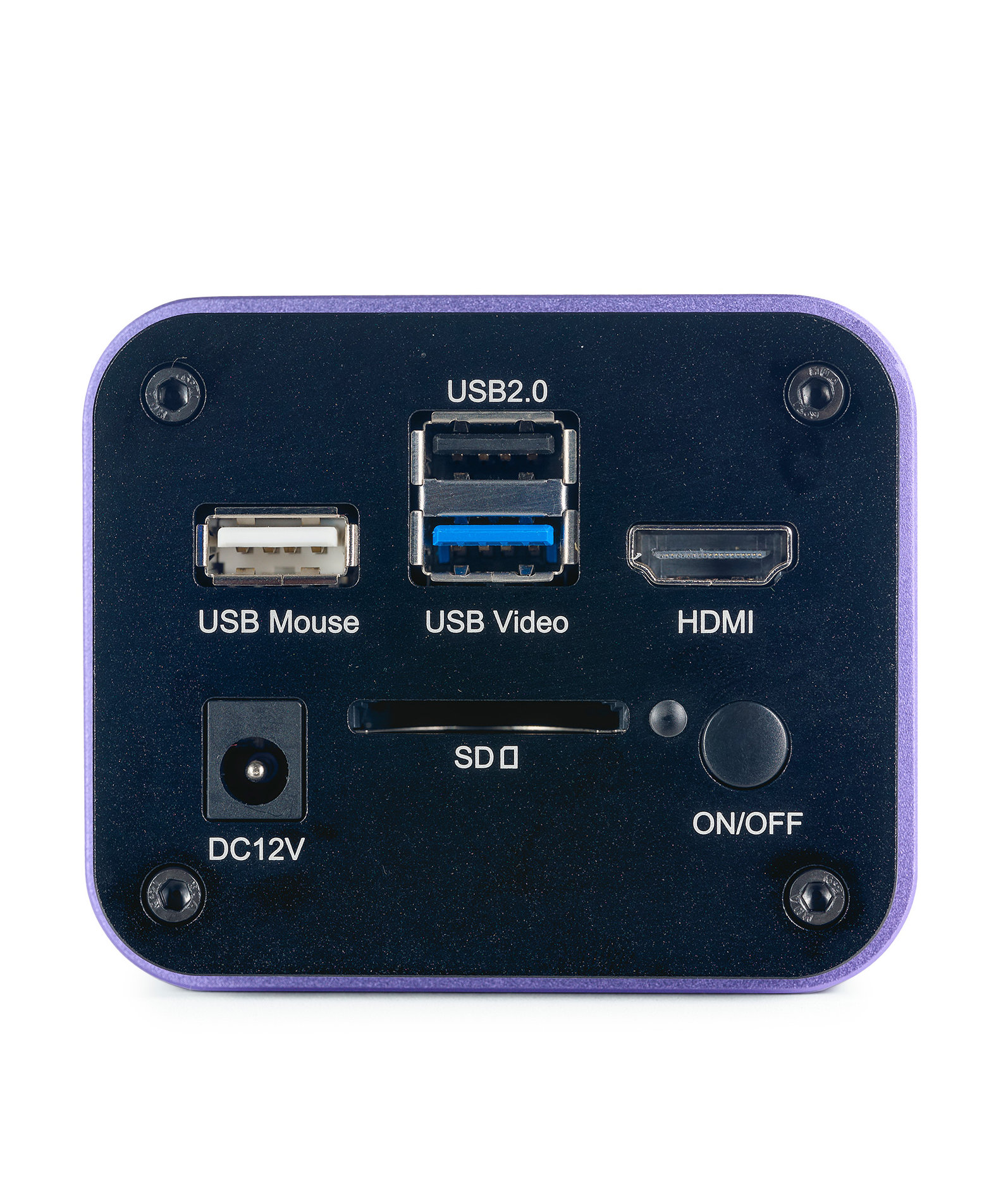

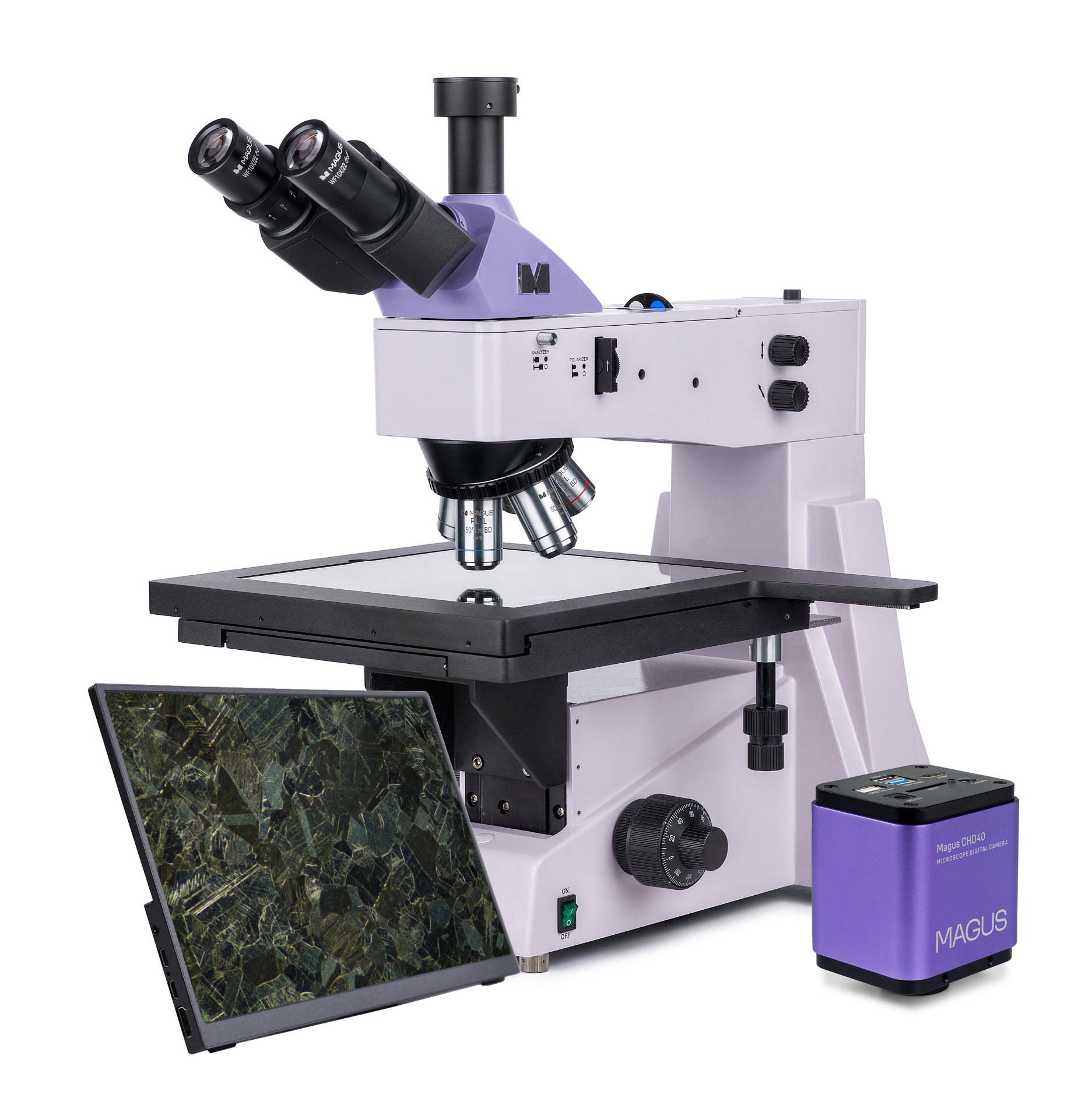

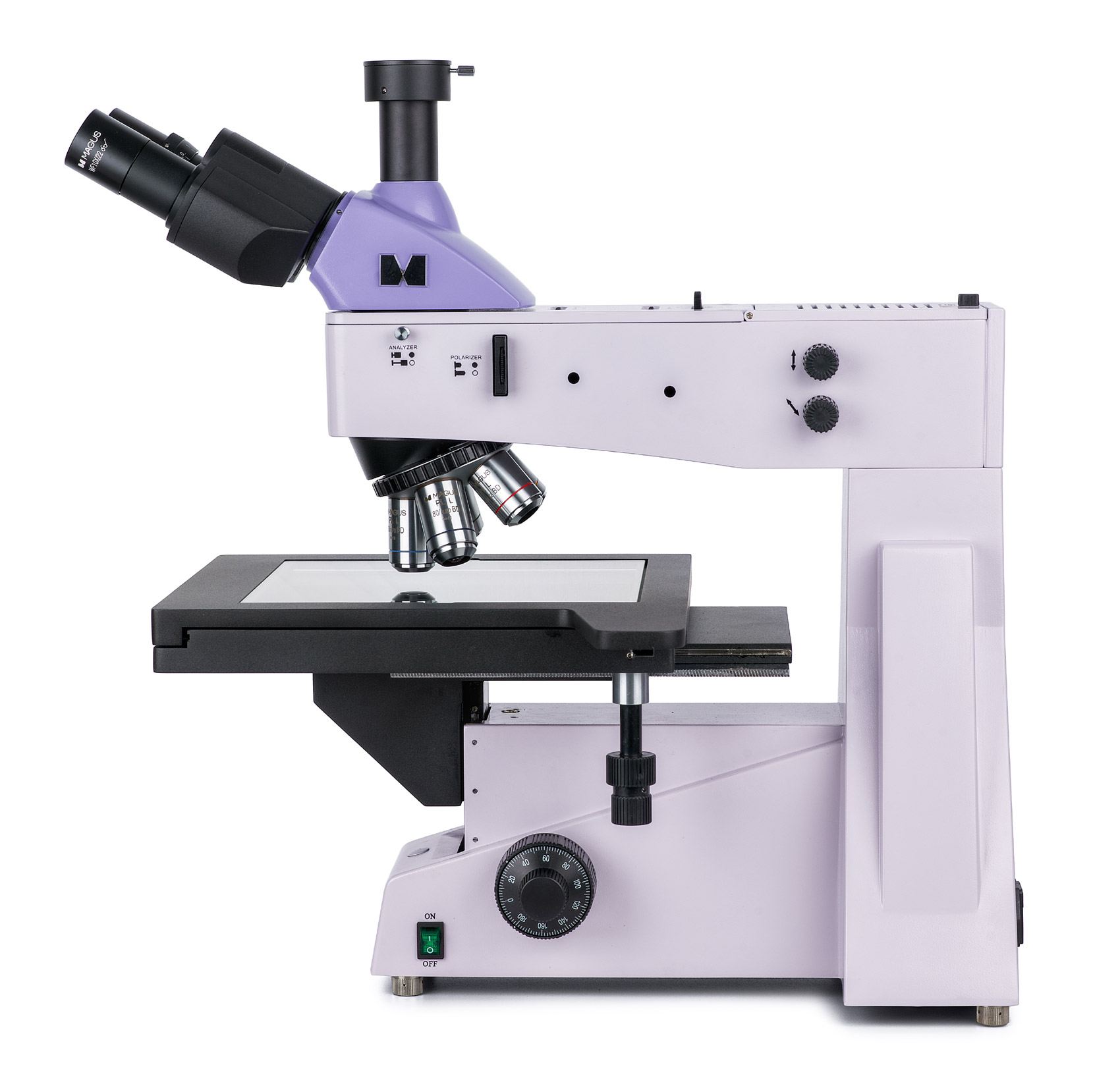

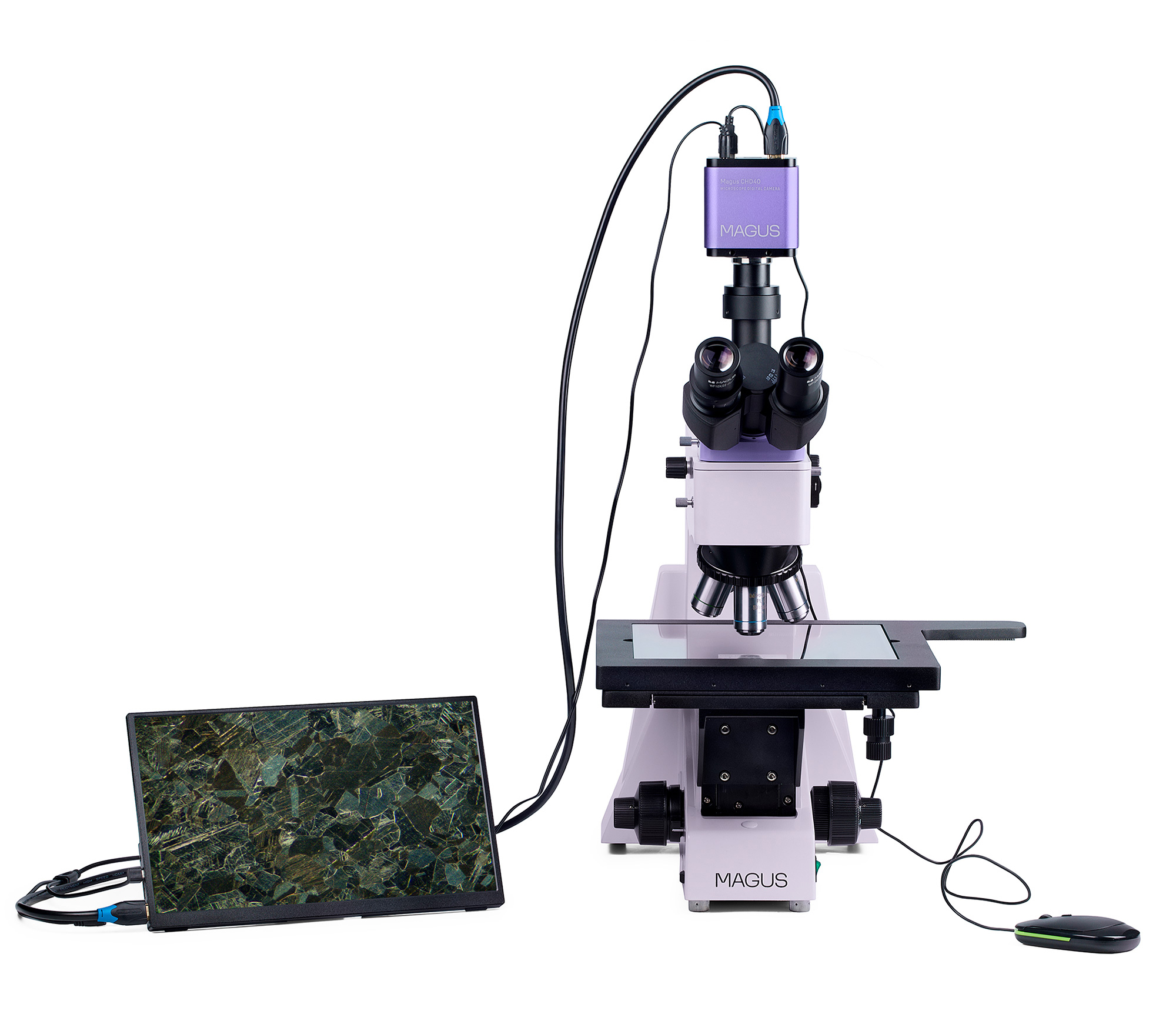

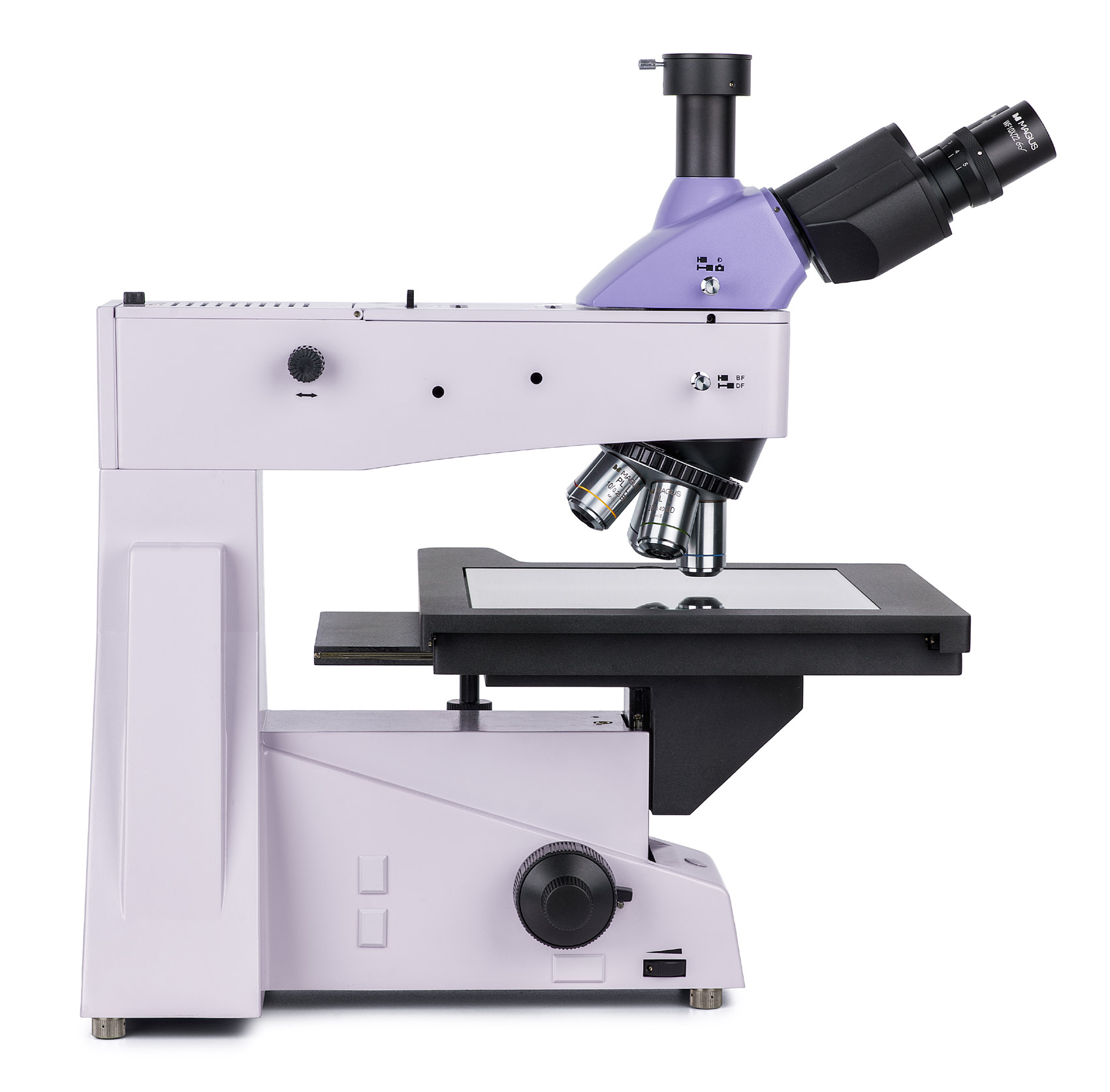

Металургичният цифров микроскоп MAGUS Metal D650 BD LCD е подходящ за наблюдение на повърхностите на фотомаски, интегрални схеми, печатни платки и други дълги и широки образци. Той е оборудван с голяма предметна маса, на която могат лесно да се поместват големи образци, и с фино фокусиране, с размер на делението на скалата за фино фокусиране 0,7 мm за лесно фокусиране при големи увеличения. Микроскопски техники за наблюдение по метода на светлото поле, тъмното поле и с поляризирана светлина. Микроскопът е подходящ за лаборатории за контрол на качеството, изследователски центрове и университетски факултети. Цифрова камера MAGUS CHD40 е цифрова HDMI камера с три видео интерфейса и автоматично превключване между 4K и Full HD в зависимост от разделителната способност на монитора. Камерата е оборудвана с 8 MP сензор и създава реалистични изображения с разделителна способност 4К (3840x2160 px), когато е свързана чрез HDMI или USB 3.0. Когато е свързана чрез Wi-Fi, качеството на изображението е Full HD (1920x1080 px). Камерата използва интерфейс HDMI за свързване към телевизор, монитор или проектор. В този режим камерата работи автономно, без връзка с компютър. Интерфейсът HDMI осигурява висока и стабилна скорост на предаване на данните от камерата към външния екран. Можете да свържете камерата с компютър чрез Wi-Fi или USB 3.0. Видеозаписът се прави с 30 fps. Камерата комбинира висока честота на кадрите в секунда и широколентов HDMI. Поради това видеозаписите са ярки, няма „замръзвания“ или прекъсвания между кадрите. При максимална разделителна способност изображението е с добра детайлност, движещите се обекти се виждат без проблеми, а движението на обектите се показва без закъснения. Монитор Мониторът MAGUS MCD40 е предназначен за използване на системата за визуализация на микроскопа MAGUS. Той е свързан към камера, която е монтирана на микроскопа за показване на изображения в реално време. Може да работи с 4K HDMI камери MAGUS. Диагоналът на екрана е 13,3 инча. IPS матрицата осигурява ярки изображения при големи ъгли на видимост. Ако погледнете към дисплея под ъгъл, възпроизвеждането на цветовете не е нарушено. Дисплеят може да се постави на сгъваема стойка върху маса или шкаф, или да се монтира директно към камерата или към стойката на микроскопа. Оптика Тринокулярната глава има тринокулярна тръба за монтиране на цифрова камера. Бутонът за избор “светлина/камера" насочва светлинния лъч към камерата, за да се получат ярки и детайлни снимки и видеозаписи, които могат да се показват на външен екран. Камерата не е включена в базовата конфигурация. На левия окуляр има пръстен за регулиране на диоптрите за коригиране на изображението. Планахроматичните обективи със символ BD са предназначени специално за микроскопия по метода на светлото и тъмното поле. Обективите са с голямо работно разстояние. В комплекта са включени пет броя, по един във всеки от слотовете на револверната глава. При необходимост всеки от монтираните обективи може да се замени бързо с друг. Коригирани до безкрайност оптични елементи с увеличение от 50x до 800x. Револверната глава с обективи е ориентирана навътре - потребителят може да вижда обективите, поставени в оптичния път. Осветление Системата за осветление с отразена светлина е проектирана така, че всички наблюдения да бъдат възможно най-детайлни, независимо от използваните обектив и микроскопски метод. Източникът на светлина е халогенна крушка 50 W, която излъчва ярка равномерна и топла светлина. За регулиране на осветлението може да се използва методът на Колер, има цветни филтри и устройство за поляризация (вграден анализатор и поляризатор, който може да се демонтира). Източникът на светлина, диафрагмата на апертурата и полевата диафрагма могат да се центрират. Осветителната система включва също устройство за метода на тъмното поле. Предметна маса и фокусиращ механизъм Специална характеристика на микроскопа е голямата предметна маса с размери 280 x 270 mm, с обхват на движение 204 mm по осите X и Y. Фокусирането се регулира чрез въртене на бутоните за грубо и фино фокусиране. Те се движат плавно и надеждно, и благодарение на стойността на деленията на скалата за фино фокусиране е възможна фина работа при големи увеличения. Грубото фокусиране има застопоряващ бутон и регулиране на затягането. Бутоните за фокусиране са разположени в основата на микроскопа и поради това можете да заемете отпусната и удобна позиция. Можете да поставите ръцете си върху масата, вместо да ги държите повдигнати. Принадлежности За да се възползвате максимално от микроскопа MAGUS Metal 650 BD, вземете допълнителни принадлежности: окуляри, обективи с голямо работно разстояние за наблюдение по метода на светлото и тъмното поле, калибрационни образци, цифрови фотоапарати. Основни характеристики на микроскопа: Прецизно фокусиране: размер на делението на скалата за фино фокусиране 0,7 мm; грубото фокусиране има застопоряващ се бутон и регулиране на затягането Голяма предметна маса за наблюдение на дълги и широки обекти, голям диапазон на преместване на предметната маса по две оси Планахроматични оптични елементи, тринокулярна глава с разделител на лъча 100:0 и 0:100, тринокулярна тръба за монтиране на камера Източникът на светлина, диафрагмата на апертурата и полевата диафрагма могат да се центрират, регулиране на осветлението на Кьолер, устройство за поляризация, комплект цветни филтри, микроскопия по метода на тъмното поле Илюминатор - халогенна лампа 50 W със захранване 220 V и регулиране на яркостта Допълнителни принадлежности Основни характеристики на камерата: Камерата работи автономно, без връзка с компютър и чрез интерфейс HDMI. Може да се свързва към компютър чрез Wi-Fi и интерфейс USB 3.0 Автоматично превключване между 4K и Full HD в зависимост от разделителната способност на монитора 30 fps за наблюдение на движещи се обекти, записване на видеоматериали и придвижването на образците без трептене и забавяния Цветният сензор с фоново осветление CMOS SONY Exmor/Starvis осигурява ниско ниво на шума и висока светлочувствителност, дори при слаба осветеност. Ще получите по-ясни и по-ярки изображения с по-наситени цветове Софтуер за запис на снимки, видеозапис, редактиране, функции на външен дисплей, линейни и ъглови измервания Комплектът включва: Цифрова камера MAGUS CHD40 (цифрова камера, HDMI кабел (1,5 m), кабел USB 3.0 (1,5 m), USB мишка, 32 GB SD карта с памет, USB Wi-Fi адаптер (2 бр.), променливотоков захранващ адаптер 12 V/1 A (Евро), инсталационни CD с драйвери и софтуер, ръководство за потребителя и гаранционна карта) Течнокристален монитор MAGUS MCD40 Основа с вход за захранване, илюминатор за отразена светлина, фокусиращ механизъм, предметна маса и револверна глава Тринокулярна глава Планахроматичен обектив с корекция до безкрайност: PL L5x/0,12 BD WD 9,7 mm Планахроматичен обектив с корекция до безкрайност: PL L10x/0,25 BD WD 9,3 mm Планахроматичен обектив с корекция до безкрайност: PL L20x/0,40 BD WD 7,2 mm Планахроматичен обектив с корекция до безкрайност: PL L50х/0,70 BD WD 2,5 mm Планахроматичен обектив с корекция до безкрайност: PL L80x/0,80 BD WD: 0,8 mm Окуляр 10x/22 mm с голямо разстоянието от очите (2 бр.) Адаптер за C-образна монтировка 1x Шестостенен ключ Променливотоков захранващ кабел Покривало против прах Ръководство за потребителя и гаранционна карта Предлагат се по заявка: Окуляр 10x/22 mm със скала Окуляр 12,5x/14 mm (2 бр.) Окуляр 15x/15 mm (2 бр.) Окуляр 20x/12 mm (2 бр.) Окуляр 25x/9 mm (2 бр.) Планахроматичен обектив с корекция до безкрайност: PL L40x/0,60 BD WD 3,0 mm Планахроматичен обектив с корекция до безкрайност: PL L60x/0,70 BD WD: 1,9 mm Планахроматичен обектив с корекция до безкрайност: PL L100х/0,85 (сух) BD WD: 0,4 mm Калибрационен образец МаркаMAGUSГаранция5 годиниEAN5905555018430Размер на опаковката (Д x Ш x В)58x49x60 cmТранспортно тегло23.75 kg=== Разделител ===Цифрова камераТипметалургичен, светлина/оптиченТип на главата на микроскопатринокулярни, цифров екран/монитор на компютъраГлаваSiedentopfЪгъл на наклон на главата30 градуса Увеличение, x50 — 800Диапазон на увеличениетоот 800x до 1280xУвеличение, x (опция)50-1000/1250/1500/2000/2500Диаметър на тръбата на окуляра, mm30Окуляри10х/22 mm, разстояние от очите: 10 mm (*опция: 10x/22 mm със скала, 12,5x/14; 15x/15; 20x/12; 25x/9)Обективипланахроматични с корекция до безкрайност: PL L5x/0,12 BD, PL L10x/0,25 BD, PL L20x/0,40 BD, PL L50x/0,70 BD, PL L80x/0,80 BD; парфокално разстояние 45 mm (*опция: PL L40x/0,60 BD, PL L60x/0,70 BD, PL L100x/0,85 BD (сух))Револверна главаза 5 обективаРаботна дистанция, mm9,7 (5x); 9,3 (10x); 7,2 (20x); 2,5 (50x); 3,0 (40x); 1,9 (60x); 0,80 (80x); 0,40 (100x)Разстояние между окулярите, mm48 — 75Предметна маса, mm280x270Диапазон на движение на предметната маса, mm204/204Характеристики на предметната масадвуосна механичнаРегулиране на диоптъра на окуляра, диоптри с отклонение 5 (на лявата тръба)Диафрагмавградена апертура и полеваФокусиранекоаксиален, грубо фокусиране (30 mm, 13,1 mm/кръг, със застопоряващ се бутон и бутон за регулиране на затягането) и фино фокусиране (0,0007 mm)Тялоалуминиева сплавОсветлениехалогенноРегулиране на яркосттаyesЗахранване220 с отклонение 22 V, 50 Hz, променливотокова мрежа, променливотоково 110 V-220 V/постояннотоково 5-12 V, 1 A (Тип-C)Тип на светлинния източник12 V/50 WСветлинни филтризелен, син, жълт, матовДиапазон на работната температура, градуса C-15 — 55Диапазон на работната температура, градуса C5 — 35Допълнителновграден анализатор и поляризатор, който може да се демонтира, устройство за изследване по метода на тъмното полеВъзможност за свързване на допълнително оборудванеUSB мишка, Wi-Fi адаптер (USB), флашпамет (USB)Потребителско нивоза професионалисти, опитни потребителиНиво на трудност на сглобяване и монтажсложенПриложениеметалургиченМясто на осветлениетогоренМетод за изследванена светлото поле, поляризация, тъмно полеТорбичка/калъф/чанта в комплектпокривало против прахСензорSony Exmor/Starvis CMOSЦветен/монохроменцветен Мегапиксела8Максимална разделителна способност, пиксели3840x2160Размер на сензора1/1,2'' (11,14x6,26 mm)Размер на пиксела, мm2.9x2.9Интерфейсни съединителиHDMI 1,4, USB 3.0, Wi-FiКарта с паметSD до 32 GBСветлочувствителност1028 mV с 1/30 sОтношение сигнал/шум0,13 mV при 1/30 sВреме за експозиция0,014 ms - 1000 msВидеозаписyesЧестота на кадрите, fps при разделителна способност30 при 1920x1080 (Wi-Fi), 30 при 3840x2160 (HDMI), 30 при 3840x2160 (USB 3.0)Място на монтажтринокулярна тръба, окулярна тръба вместо окулярФормат на изображението*.jpg, *.tifВидео формат*.h264/*.h265, *.mp4Спектрален диапазон, nm380-650 (вграден инфрачервен филтър)Тип на затвораERS (електронен преместващ се затвор)СофтуерHDMI: вграден; USB: MAGUS ViewИзисквания към систематаWindows 8/10/11 (32-битов и 64-битов), Mac OS X, Linux, до 2,8 GHz Intel Core 2 или по-мощен, най-малко 4 GB RAM, порт USB 2.0, RJ45, 19" или по-голям дисплейТип на монтажаC-образна монтировкаЗахранване на камератаDC адаптер 12 V, 1 AСпецификации на постояннотоковия захранващ адаптервходни параметри: променливо напрежение 100-240 V, 50/60 Hz, изходни параметри: постоянно напрежение 12 V/1 AДиапазон на работната температура на камерата, градуса С-10 — 50Диапазон на работната влажност, %10 — 90Диапазон на работната влажност, %30 — 80Тип на матрицатаIPSДиагонал на дисплея, инчове13.3Разделителна способност на дисплея, пиксели3840x2160 (4K)Формат16:9Яркост, cd/m2400Брой на показваните цветове16,7 милионаКонтраст1000:1Хоризонтален/вертикален ъгъл на видимост, градуса 178/178Размер на видимата зона на екрана (Ш x В), mm295x165Разстояние между пикселите (Д x В), mm0,154x0,154Честота на оптичния източник, Hz60Тип на матрицата с фоново осветлениесветодиоднаСрок на експлоатация на светодиода за задно осветяване, часове50000ИнтерфейсHDMIПотребление на енергия, W12 (макс.)
