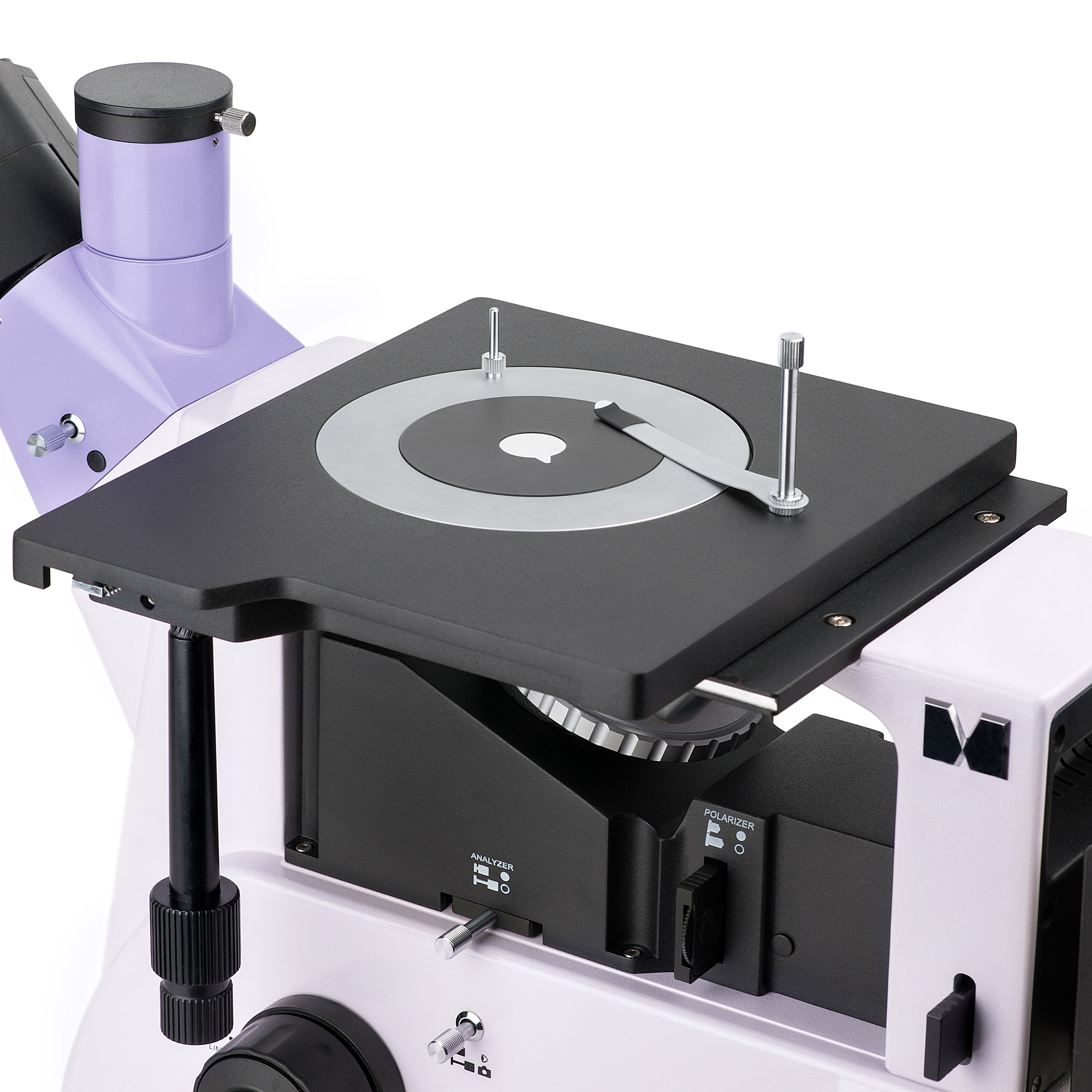

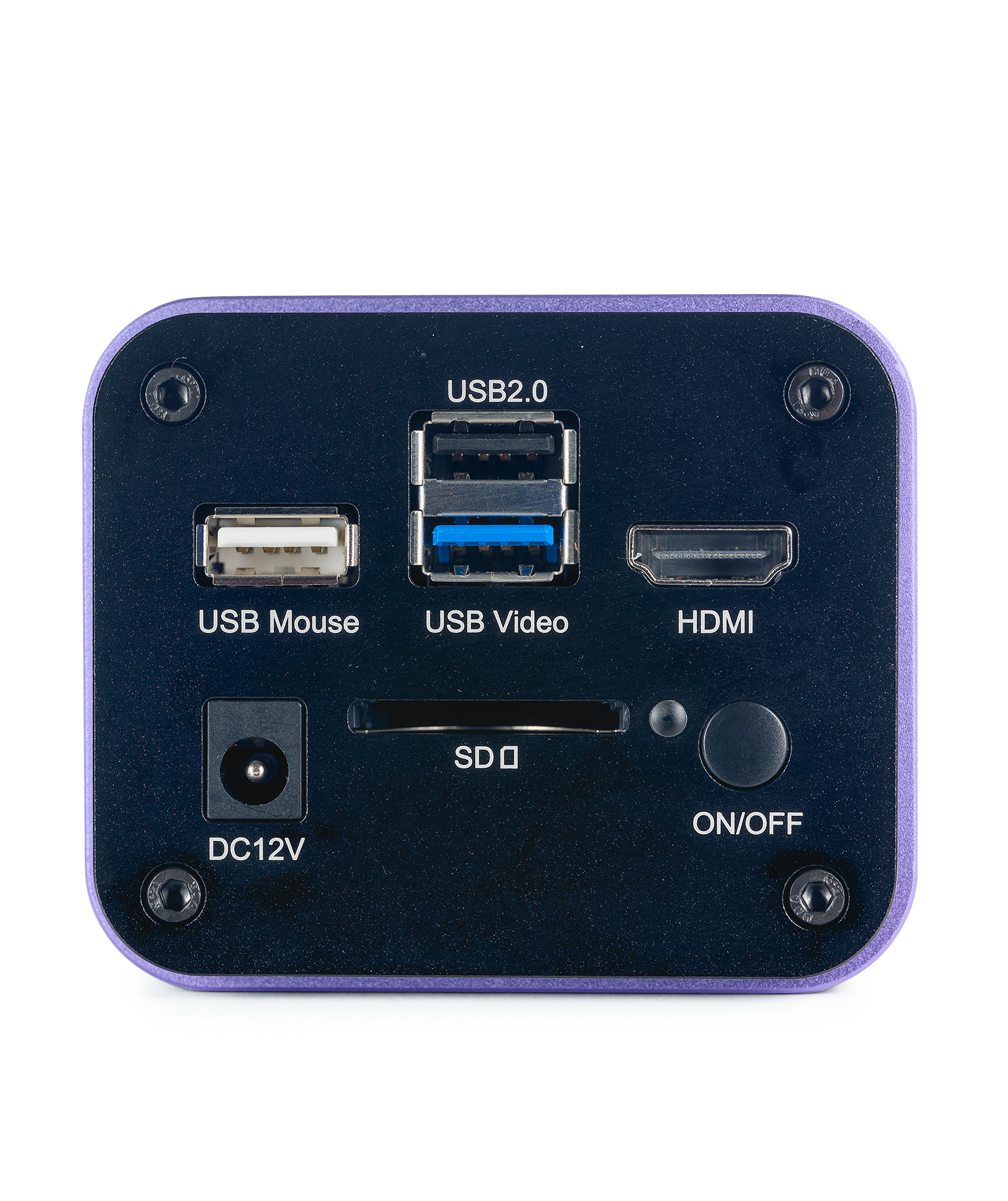

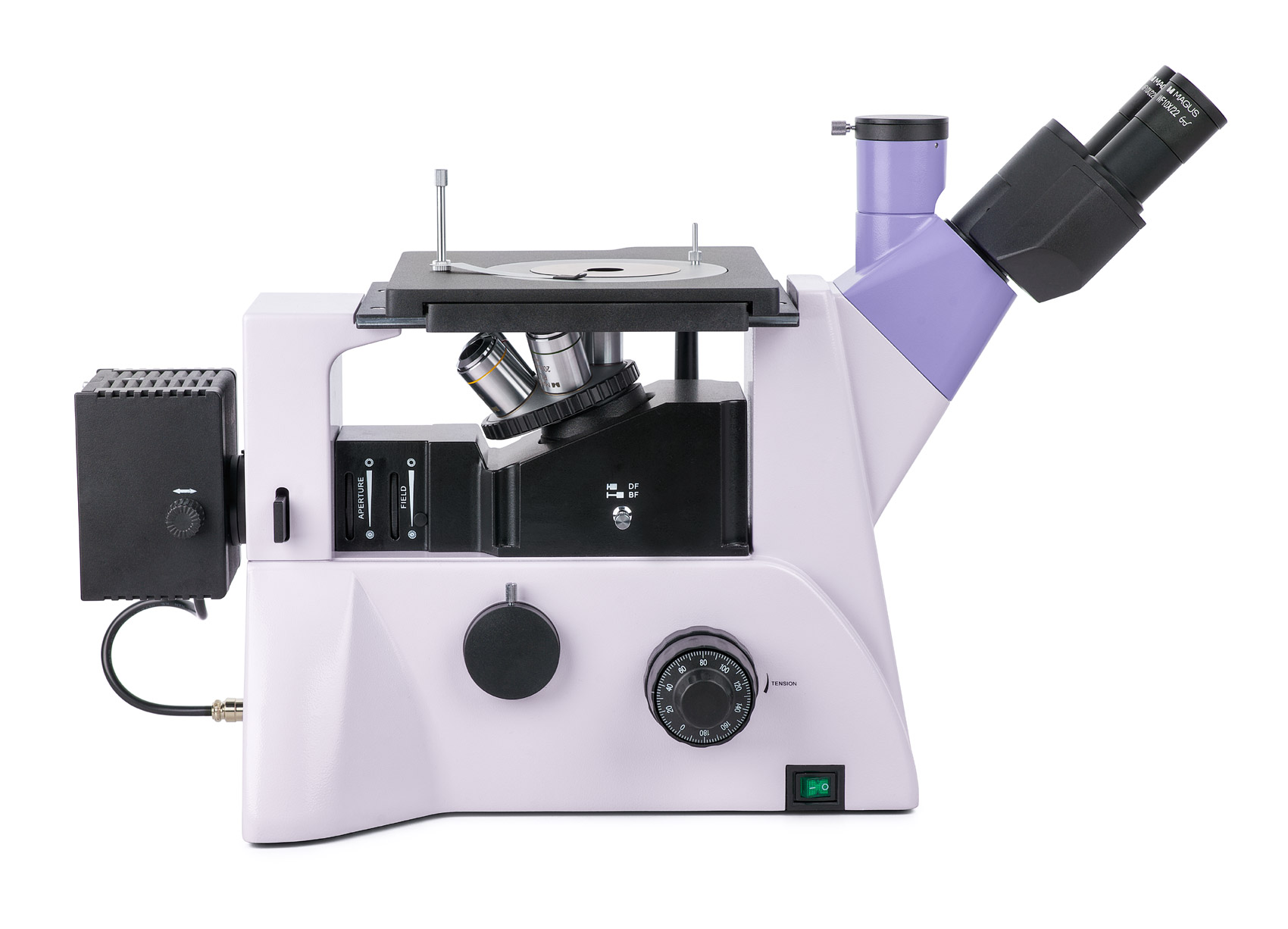

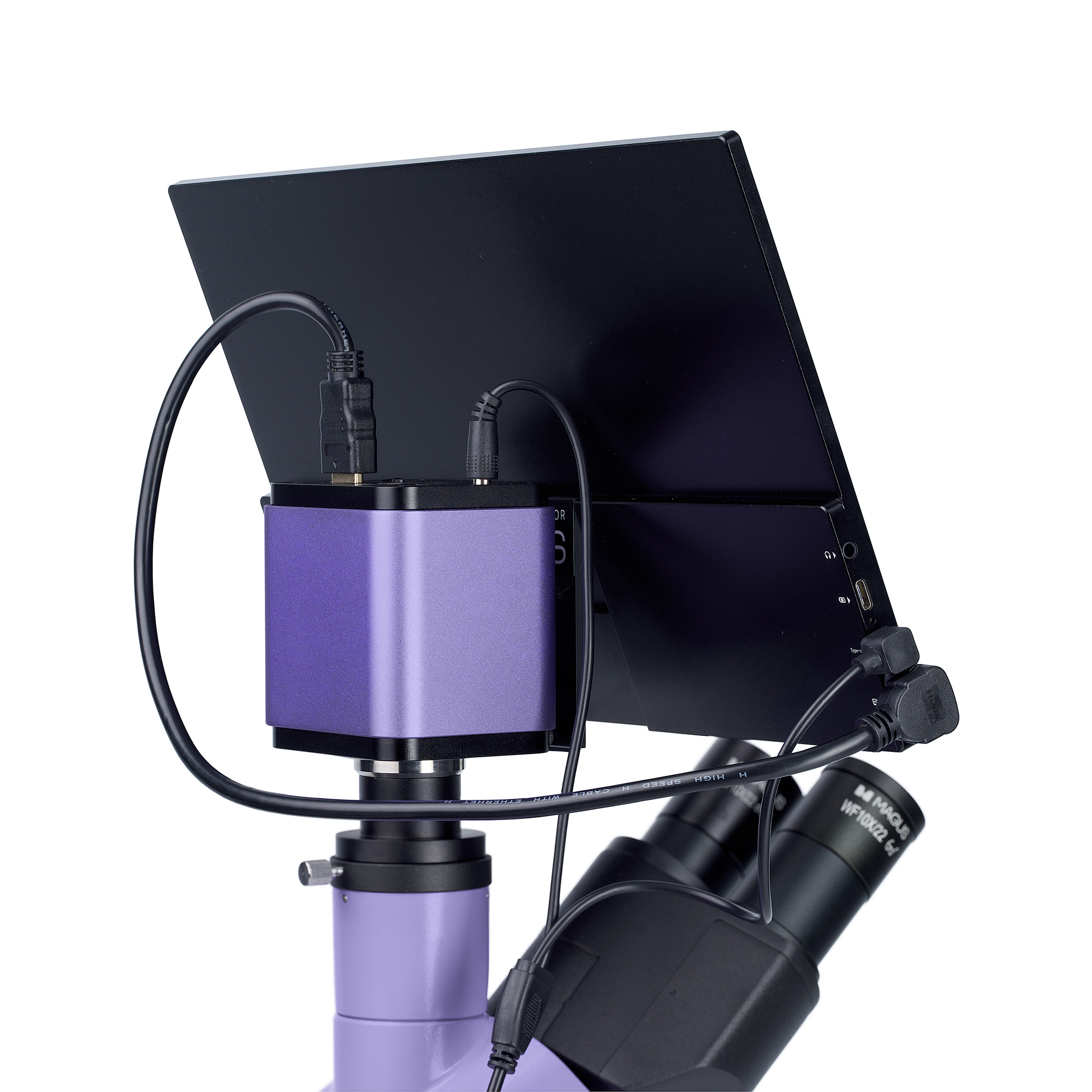

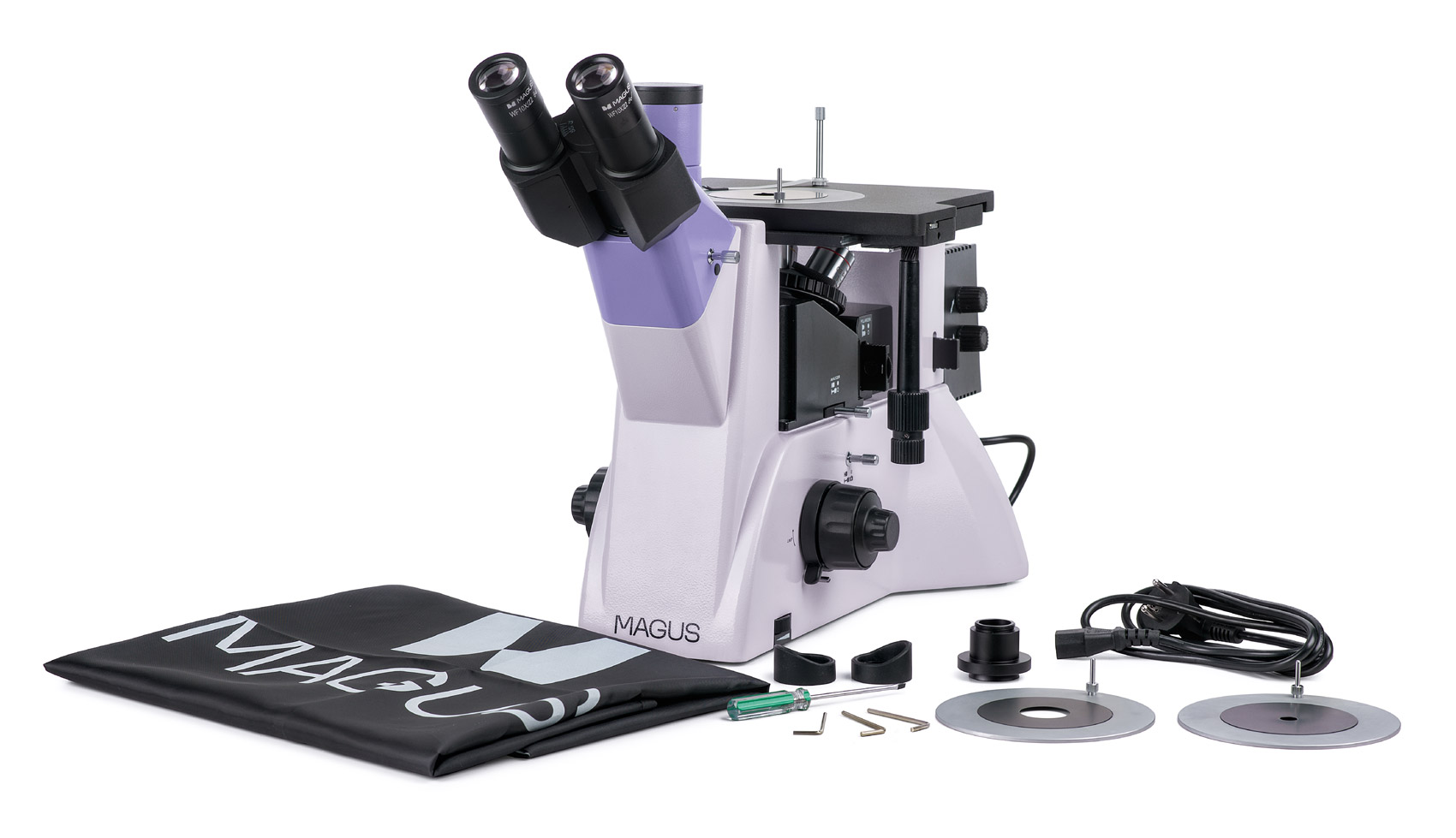

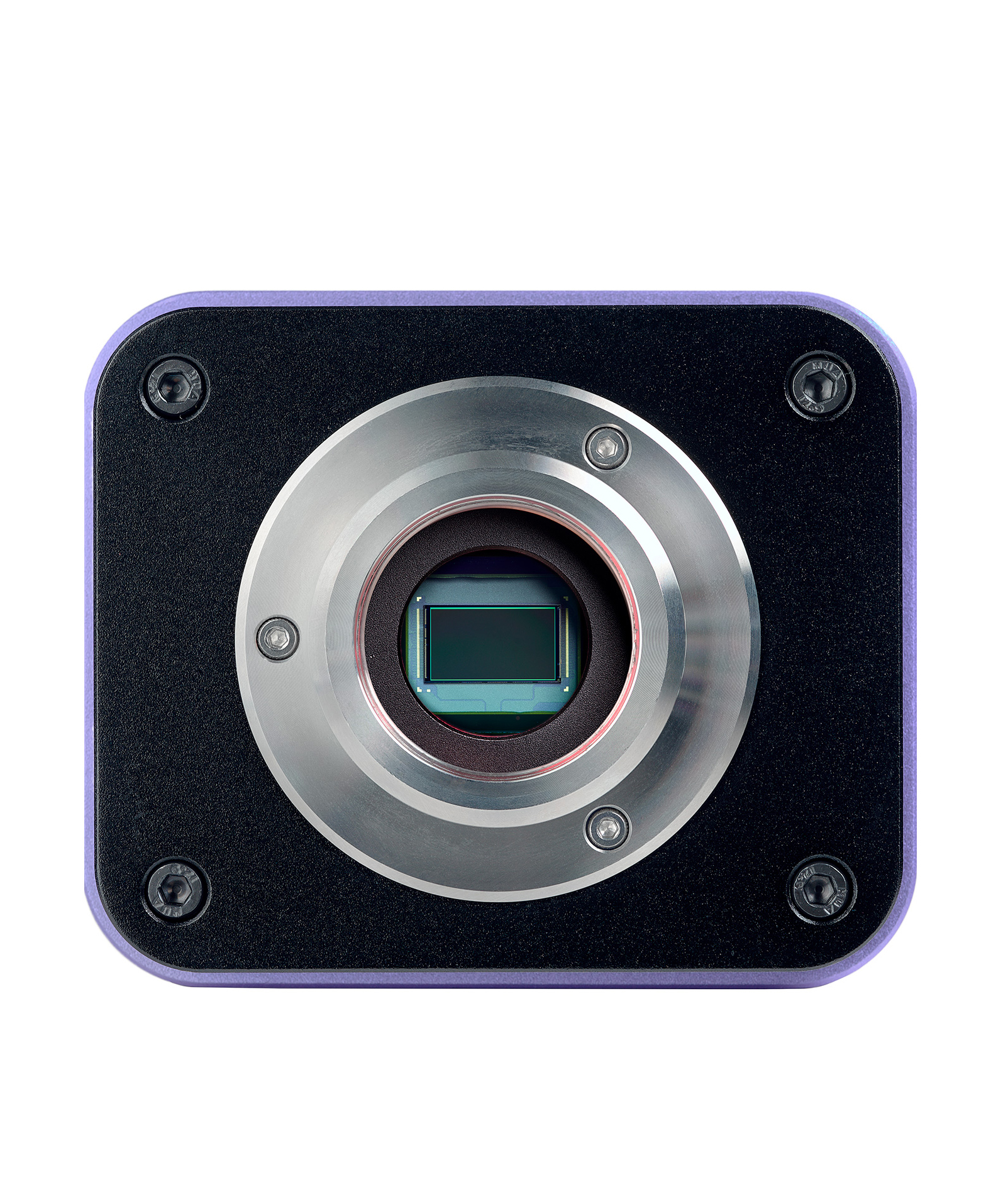

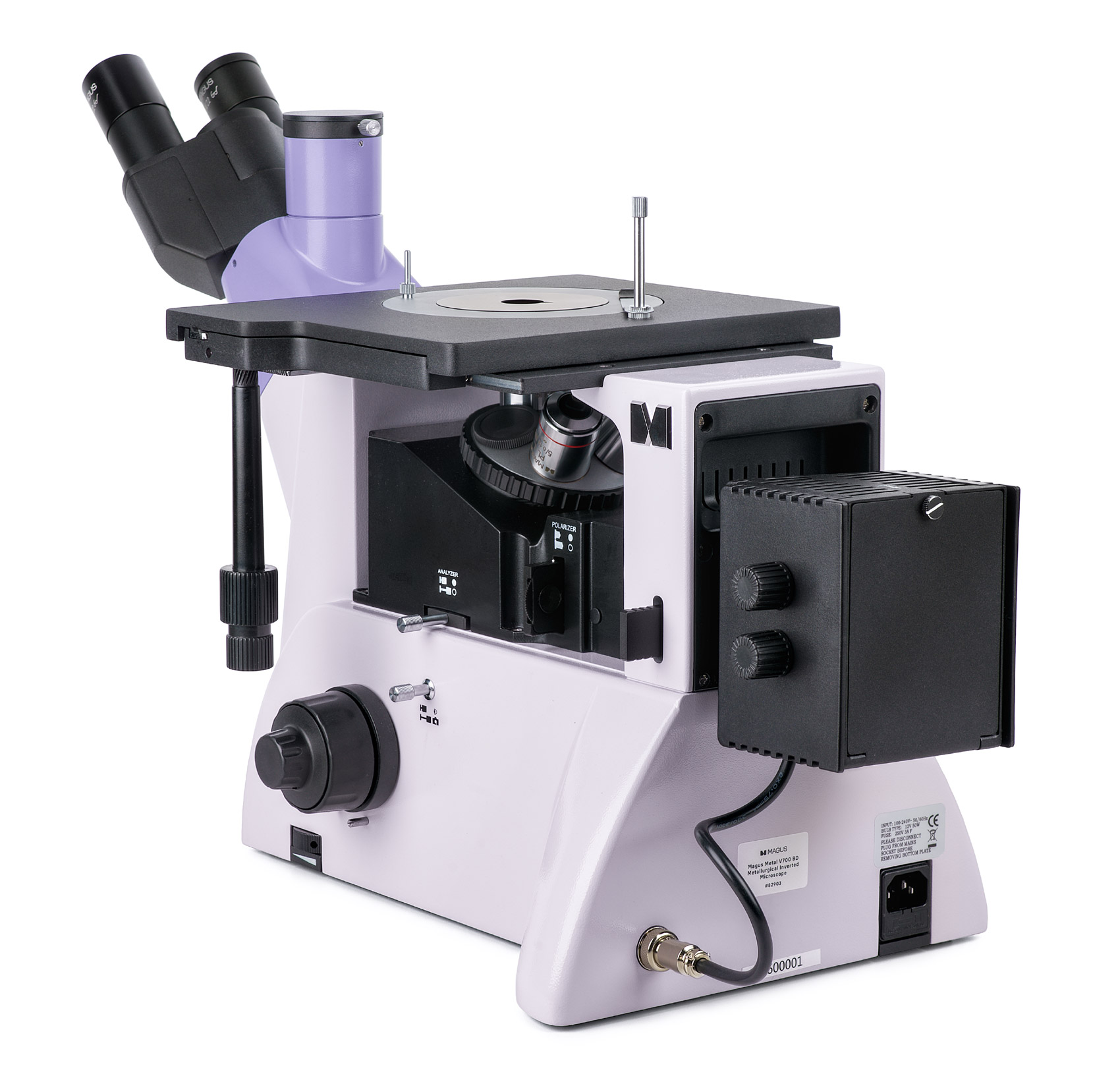

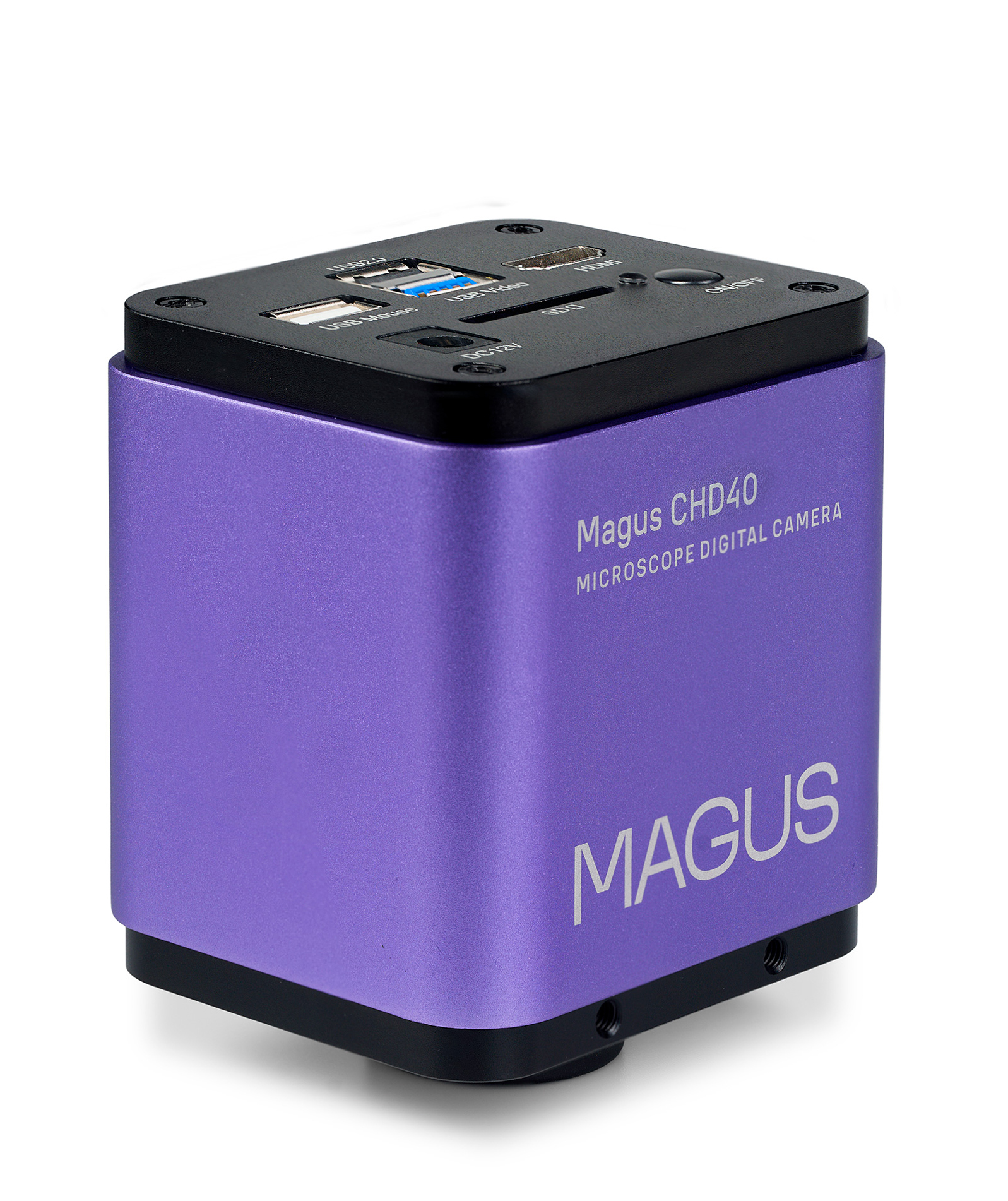

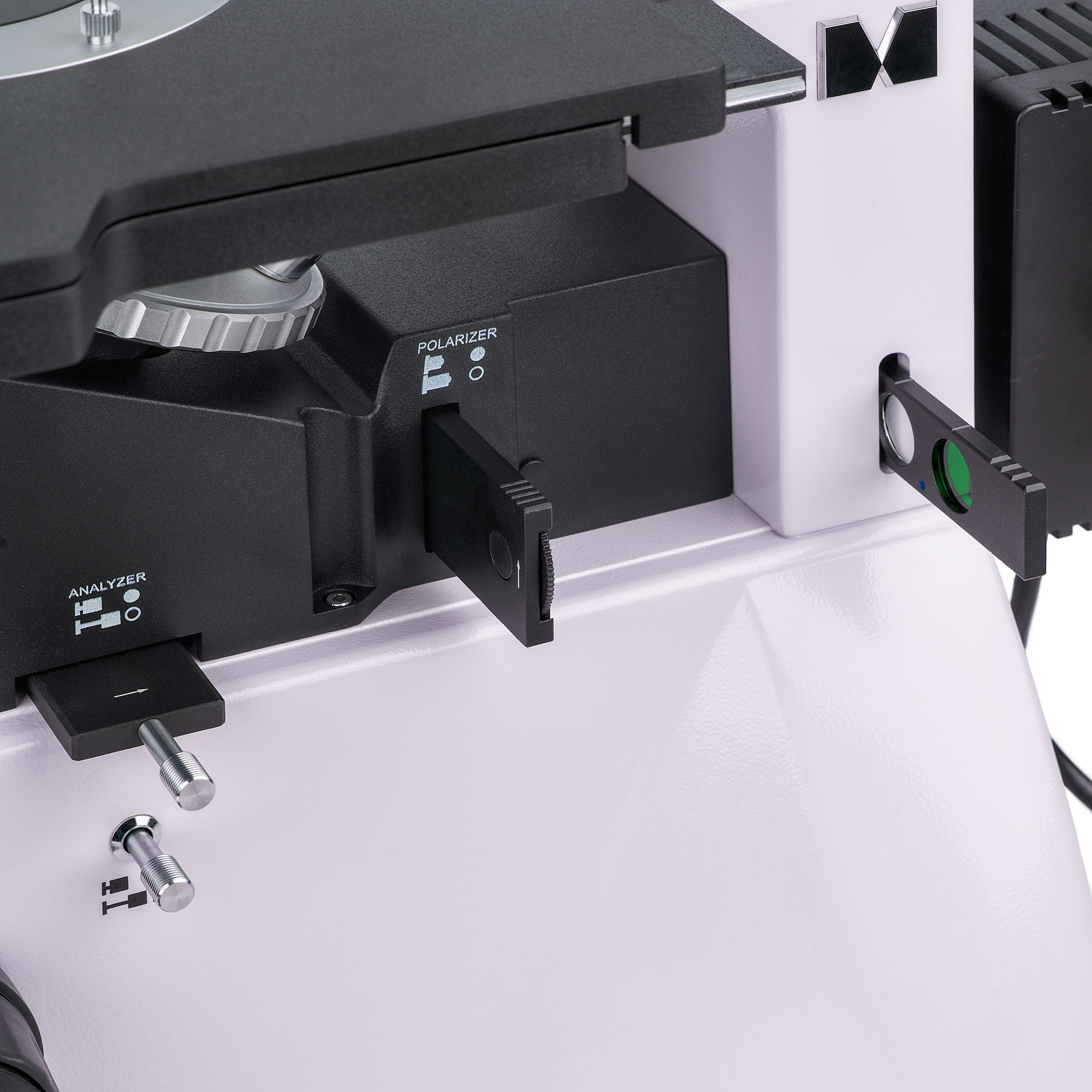

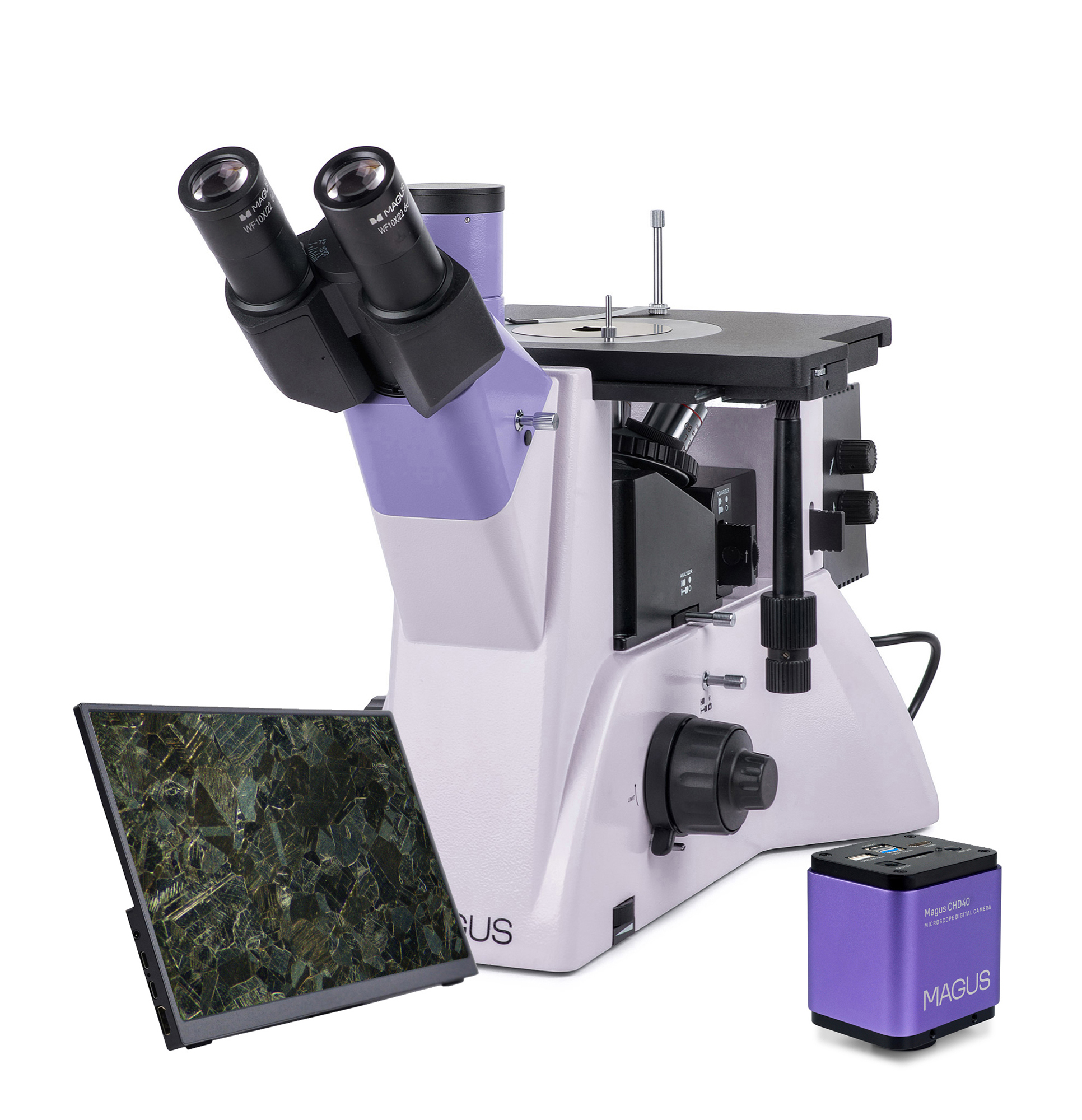

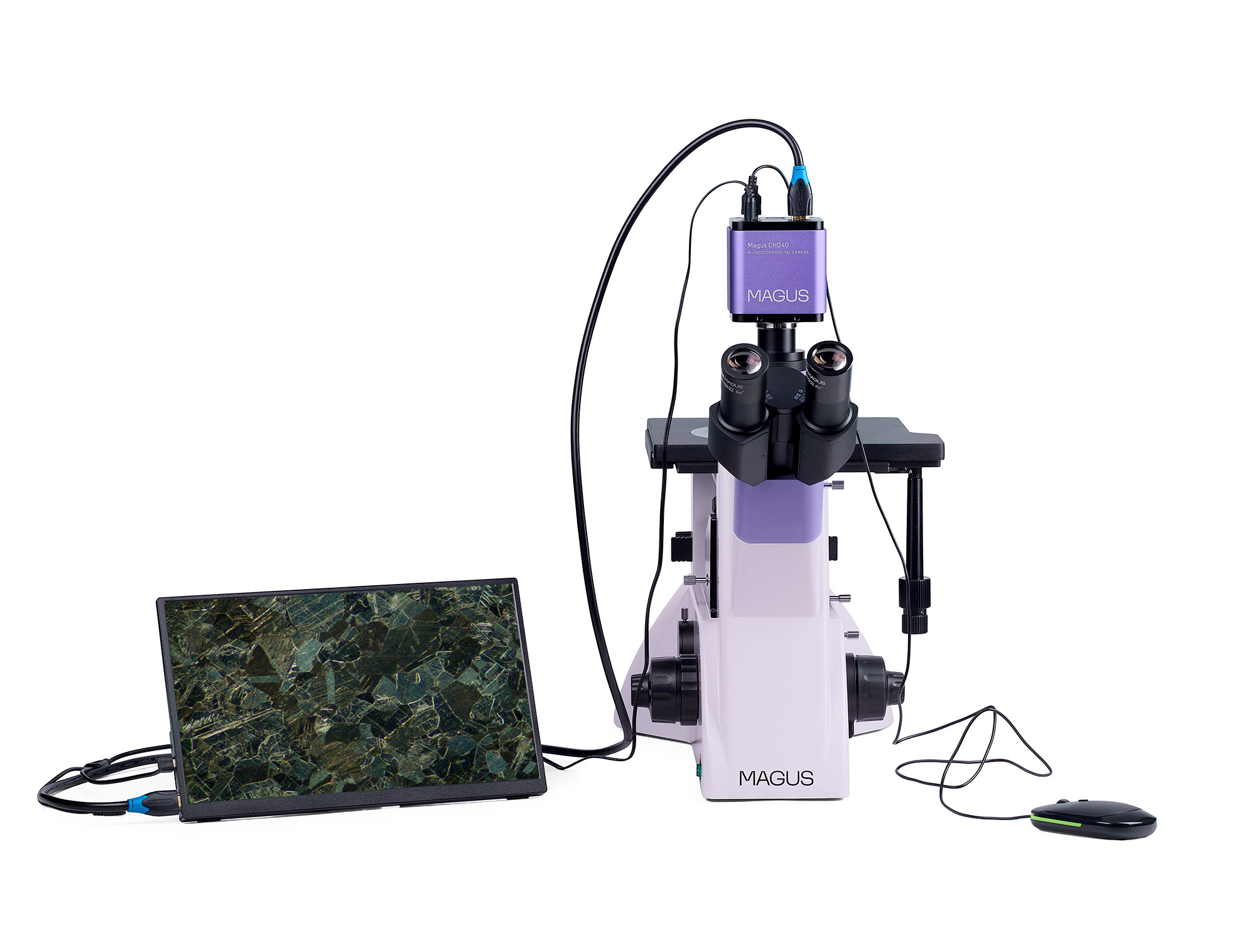

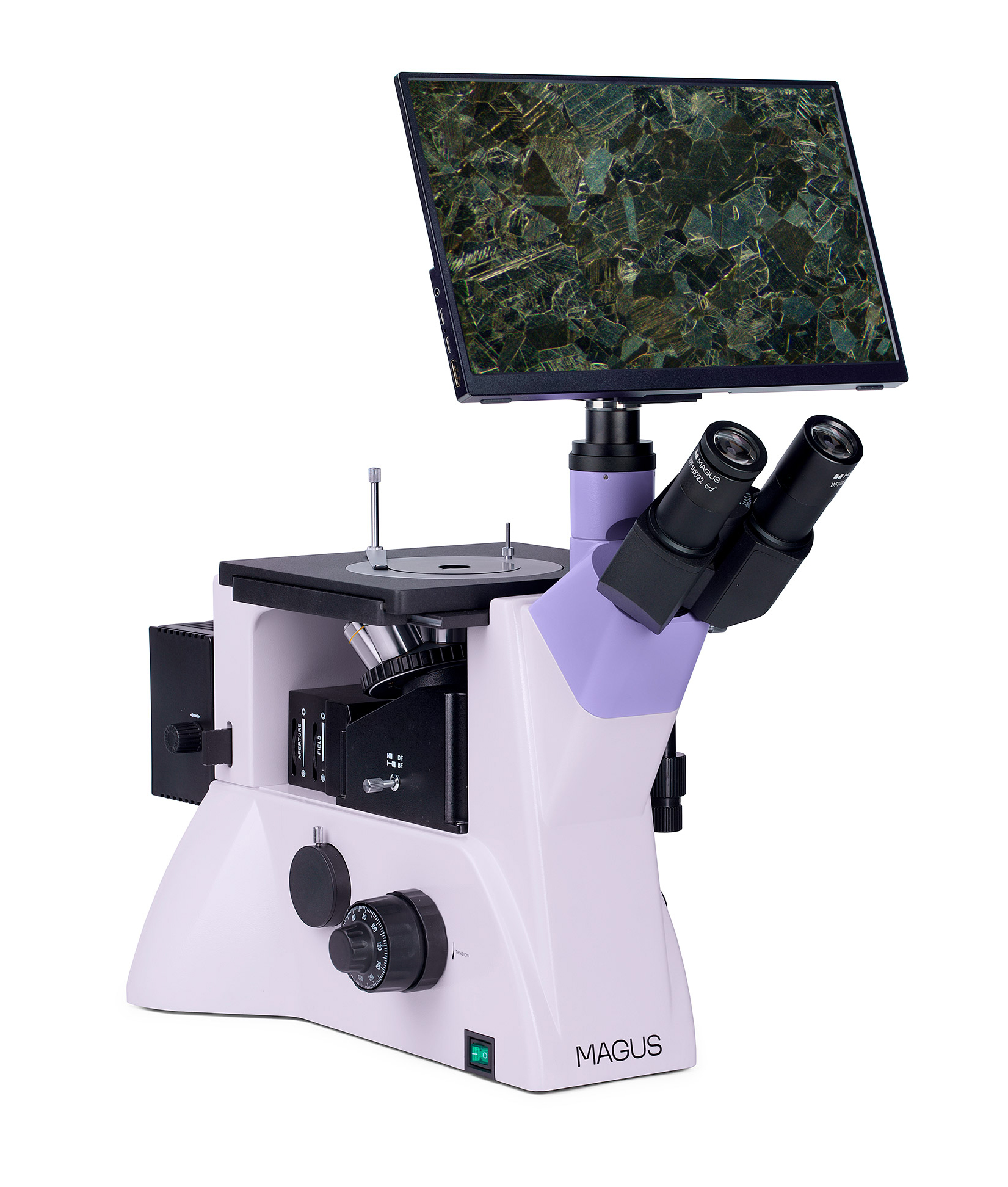

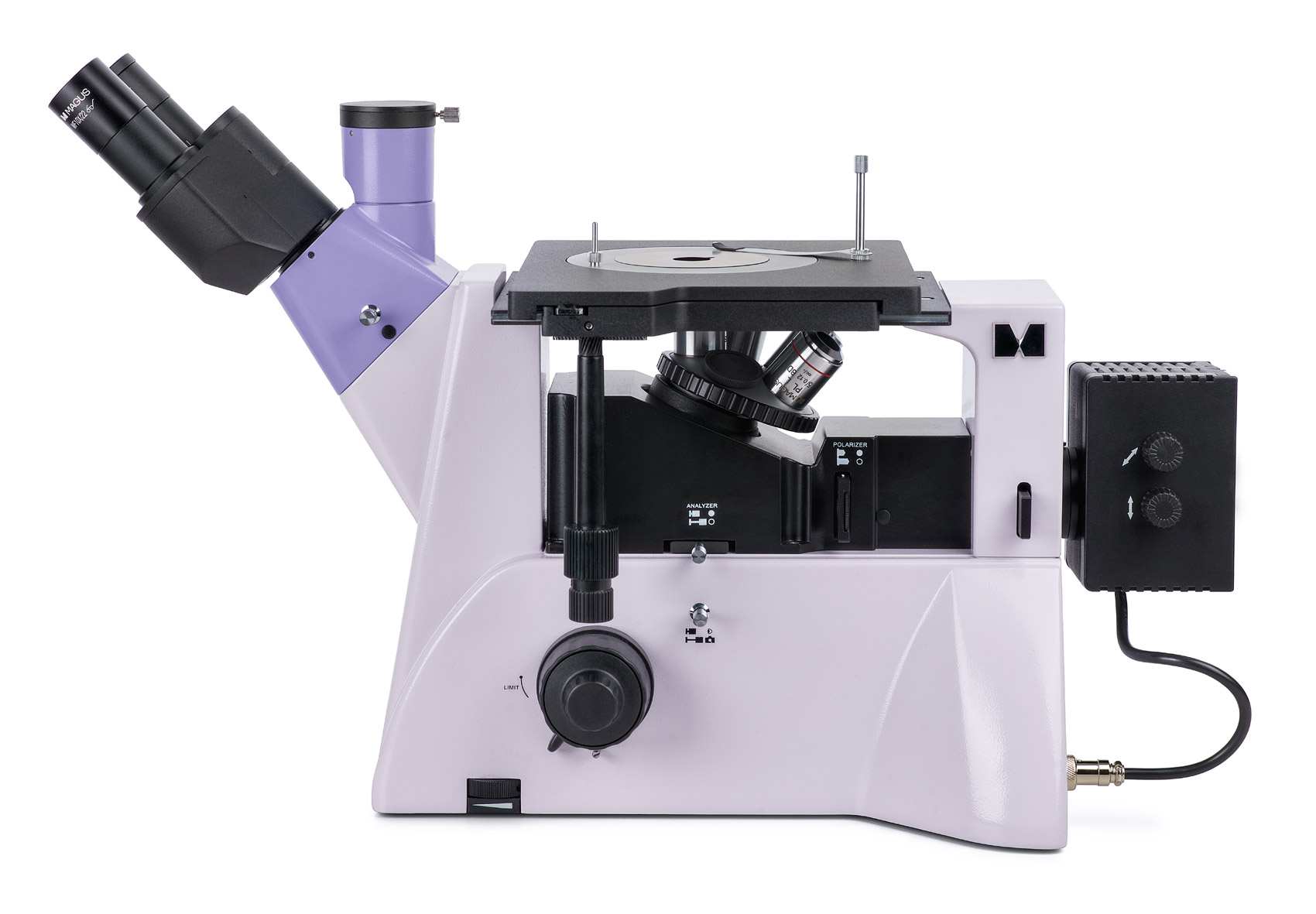

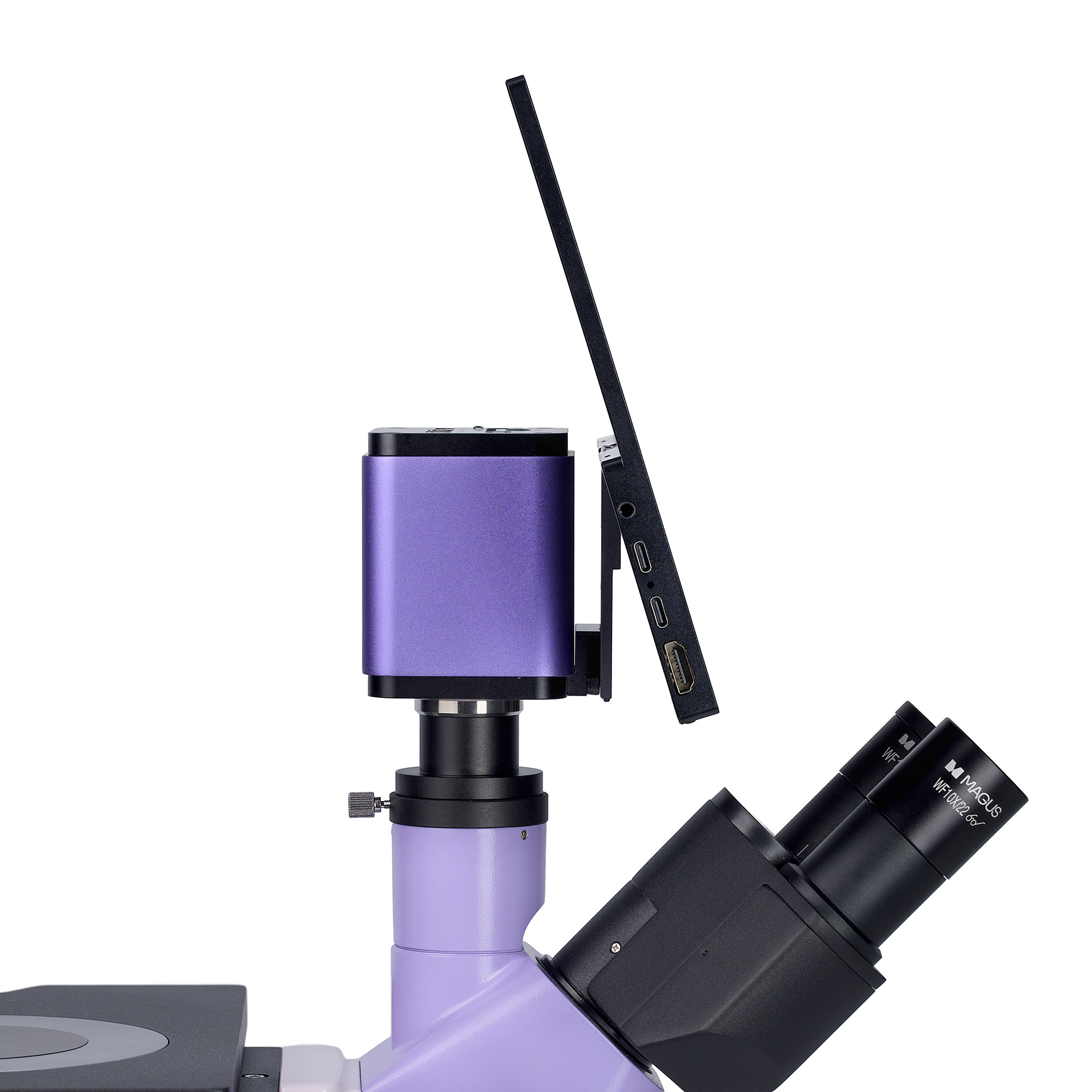

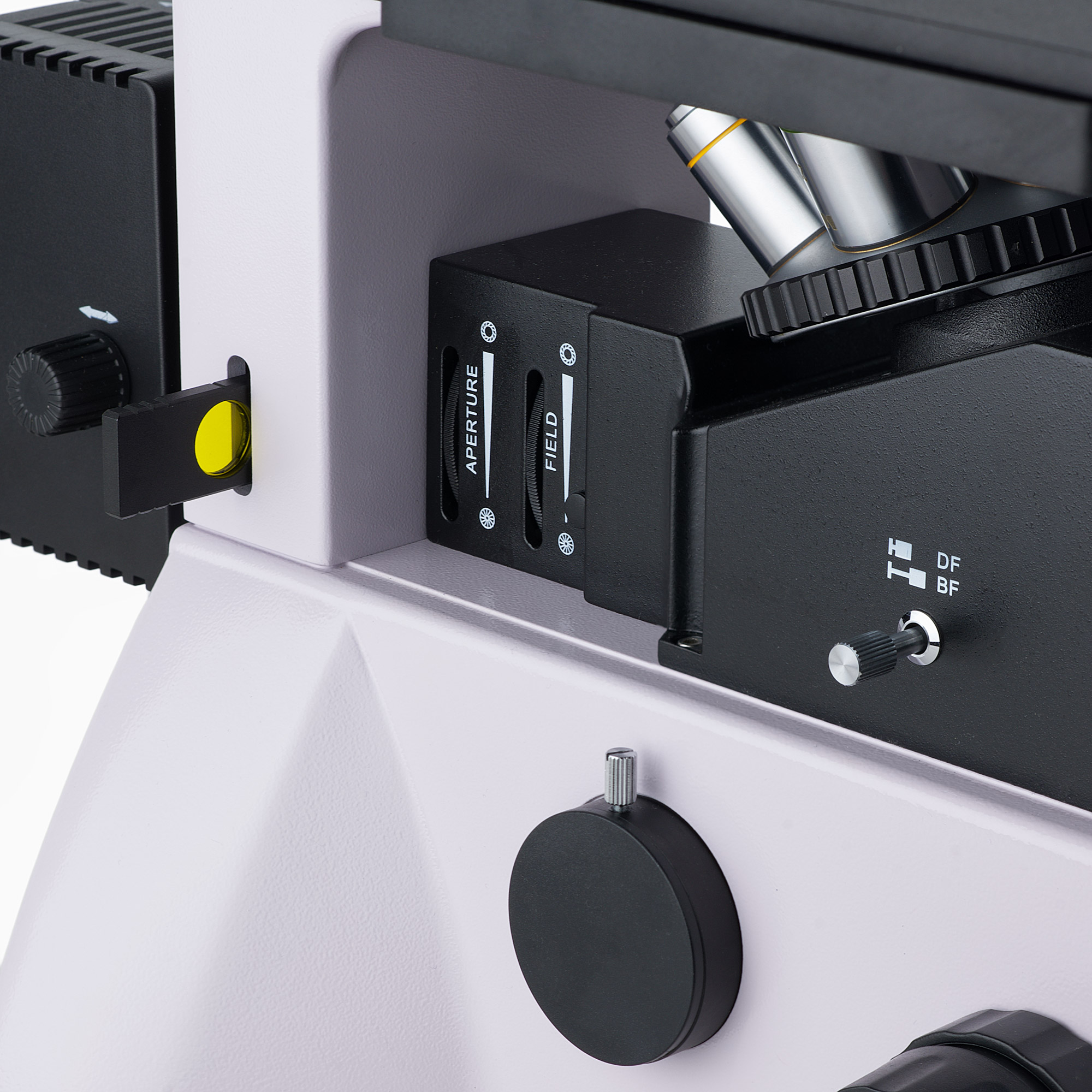

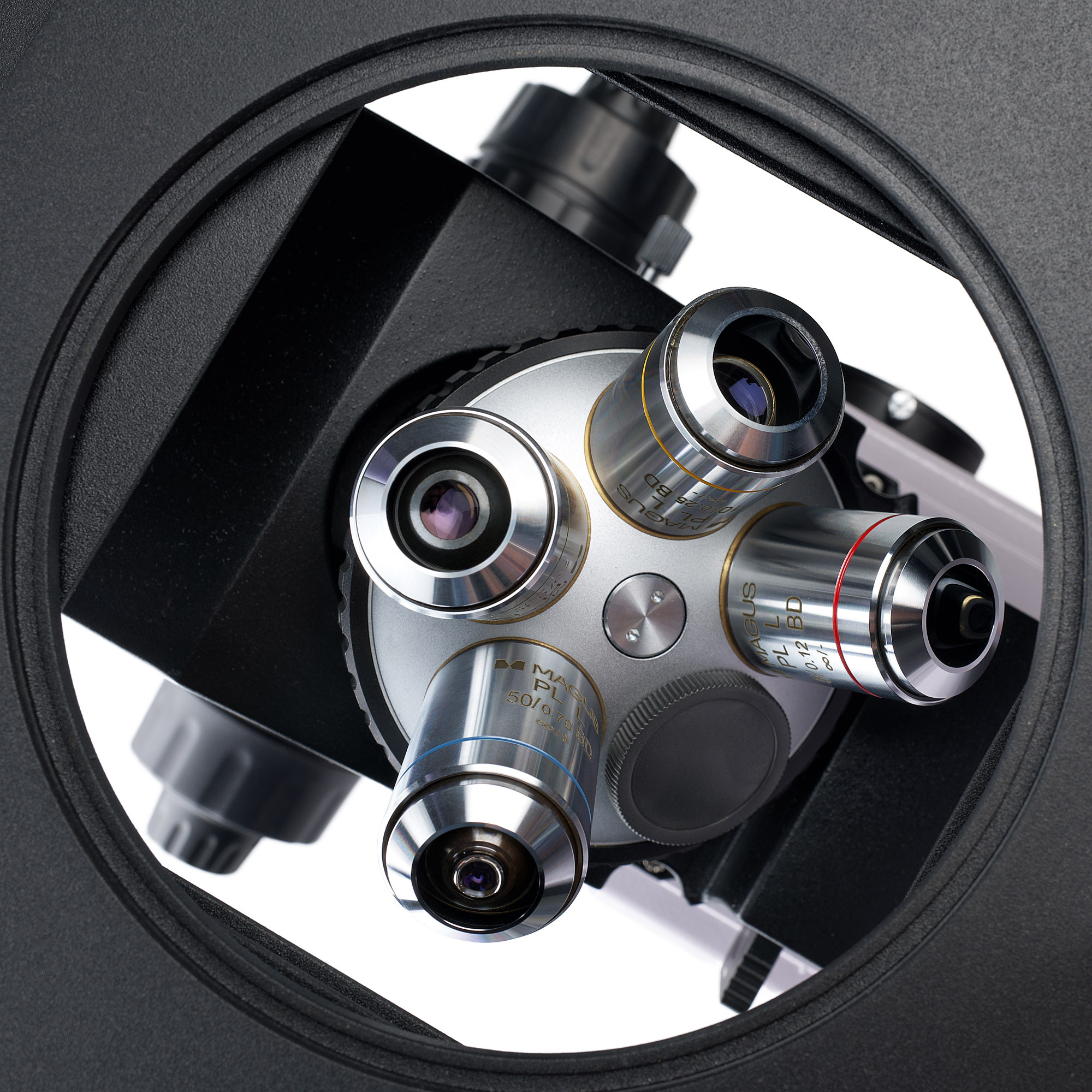

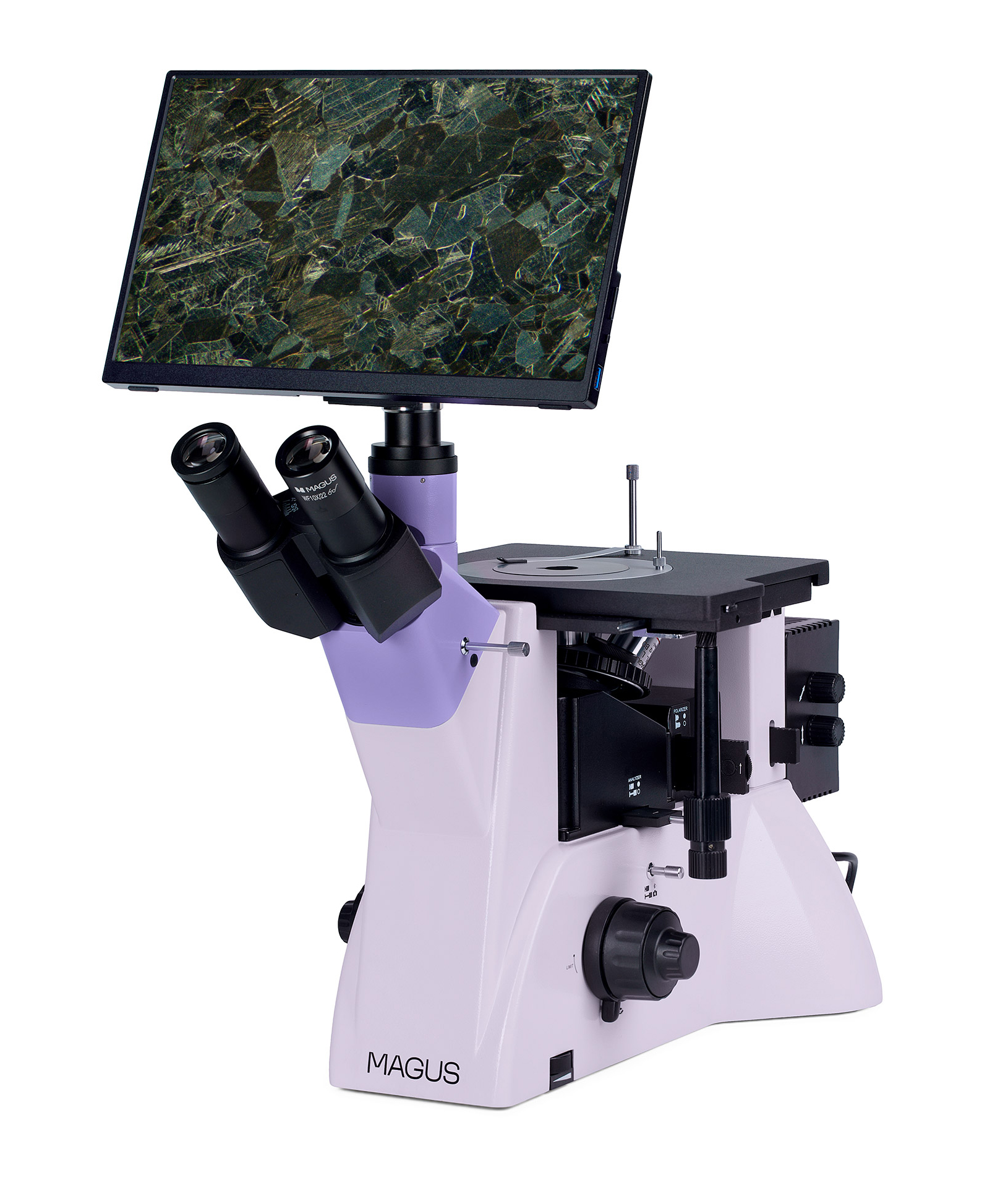

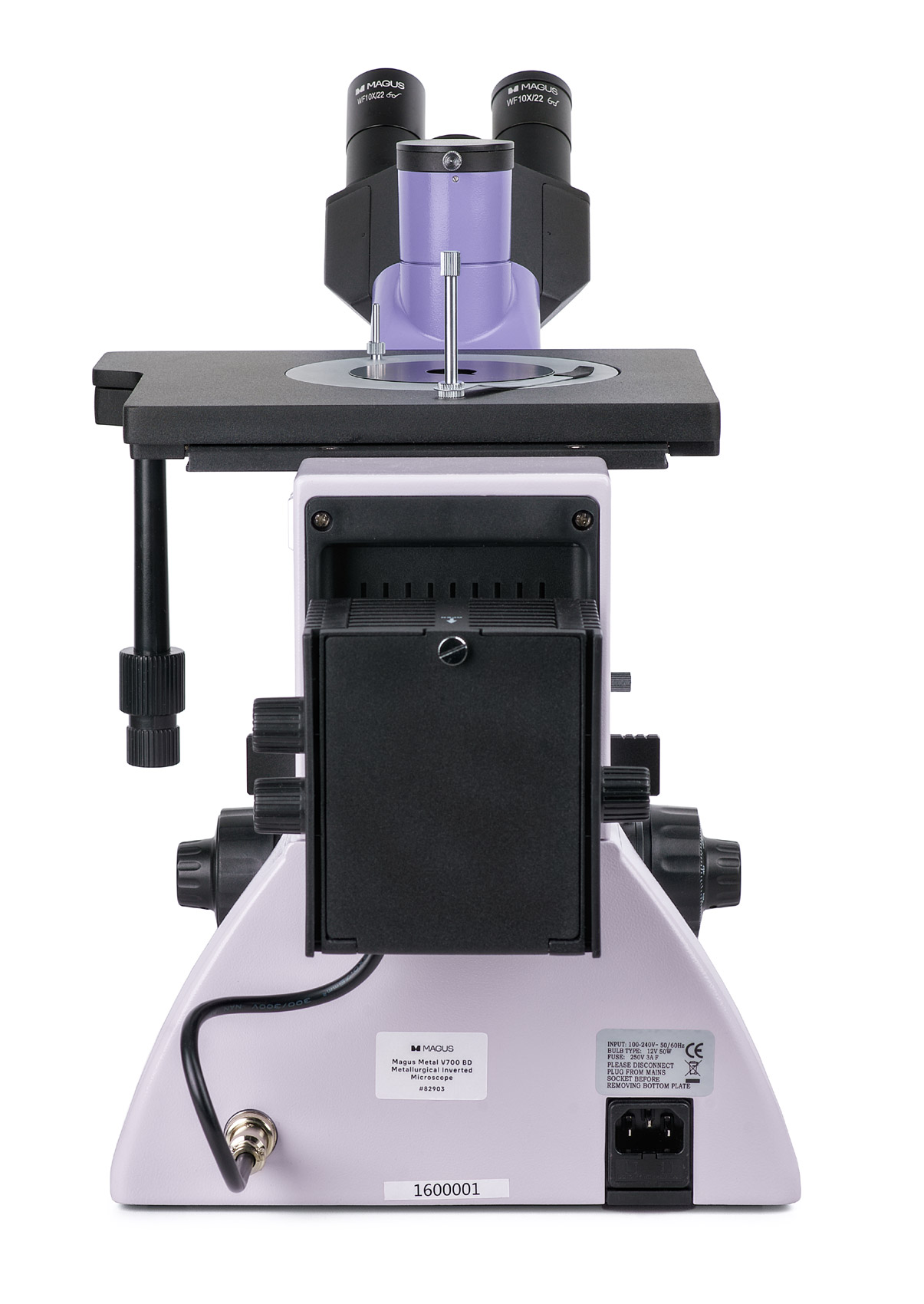

MAGUS Metal VD700 BD LCD е инвертиран металургичен цифров микроскоп - револверната глава се намира под образеца и се използва за наблюдения на отразена светлина. Налични микроскопски методи: на светлото поле, тъмното поле и с поляризирана светлина. Микроскопът се използва за изследване на метали, сплави, полупроводникови материали и други непрозрачни образци с големи размери и тегло до 2 kg. Той се използва широко в промишлени предприятия, фабрики и лаборатории за контрол на качеството, както и в университети и изследователски центрове. Цифрова камера MAGUS CHD40 е цифрова HDMI камера с три видео интерфейса и автоматично превключване между 4K и Full HD в зависимост от разделителната способност на монитора. Камерата е оборудвана с 8 MP сензор и създава реалистични изображения с разделителна способност 4К (3840x2160 px), когато е свързана чрез HDMI или USB 3.0. Когато е свързана чрез Wi-Fi, качеството на изображението е Full HD (1920x1080 px). Камерата използва интерфейс HDMI за свързване към телевизор, монитор или проектор. В този режим камерата работи автономно, без връзка с компютър. Интерфейсът HDMI осигурява висока и стабилна скорост на предаване на данните от камерата към външния екран. Можете да свържете камерата с компютър чрез Wi-Fi или USB 3.0. Видеозаписът се прави с 30 fps. Камерата комбинира висока честота на кадрите в секунда и широколентов HDMI. Поради това видеозаписите са ярки, няма „замръзвания“ или прекъсвания между кадрите. При максимална разделителна способност изображението е с добра детайлност, движещите се обекти се виждат без проблеми, а движението на обектите се показва без закъснения. Монитор Мониторът MAGUS MCD40 е предназначен за използване на системата за визуализация на микроскопа MAGUS. Той е свързан към камера, която е монтирана на микроскопа за показване на изображения в реално време. Може да работи с 4K HDMI камери MAGUS. Диагоналът на екрана е 13,3 инча. IPS матрицата осигурява ярки изображения при големи ъгли на видимост. Ако погледнете към дисплея под ъгъл, възпроизвеждането на цветовете не е нарушено. Дисплеят може да се постави на сгъваема стойка върху маса или шкаф, или да се монтира директно към камерата или към стойката на микроскопа. Оптика Можете да монтирате главата на микроскопа по стандартен начин или да я завъртите на 180 градуса , която възможност е осигурена от конструкцията. Има опция за монтиране на цифрова камера и монитор: В главата на микроскопа се намира тринокулярна глава, а на тялото има страничен порт за камера. Има разделяне на лъча: 50:50 и 100:0 за главата на микроскопа, така също 100:0 и 0:100 за тялото. Под изследвания образец се намира револверна глава за 5 обектива. Има 4 слота за монтиране на приложените обективи и още един слот за монтиране на допълнителен обектив. Всички обективи за този микроскоп са обозначени с BD, т.е. те са специално конструирани за микроскопия по методите на светлото и тъмното поле и са с голямо работно разстояние. Осветление Източник на светлина: Халогенна крушка 50 W. Топлата светлина намалява напрежението на очите и е идеална за продължителна работа с микроскопа. Благодарение на мощното осветление ще получите много детайлно, отчетливо изображение с всякакви микроскопски методи и всякакви обективи. Източникът на светлина може да се центрира по три оси, а осветлението на Кьолер може да се регулира чрез диафрагма на апертурата и полева диафрагма. Системата за осветяване с отразена светлина включва също поляризиращо устройство и устройство за наблюдение по метода на тъмното поле. Предметна маса и фокусиращ механизъм Предметна маса с кръгла въртяща се носеща плоча в центъра. В зависимост от предназначението могат да се използват различни плочи: Те се различават по диаметъра на отвора - 10 mm, 20 mm или 30 mm. Щом образецът бъде поставен върху работната маса, той се закрепва с държач. Образецът се премества с предметната маса в две посоки: Ос X и Y. За регулиране на фокуса се използва грубо фокусиране (има бутон за застопоряване и бутон за регулиране на затягането) и фино фокусиране. Бутоните за грубо и фино фокусиране са разположени от двете страни по такъв начин, че да можете да поставите ръцете си върху масата, когато използвате микроскопа, вместо да ги държите вдигнати. Принадлежности Когато добавите допълнителни аксесоари към микроскопа MAGUS Metal V700 BD, неговите възможности се разширяват. Принадлежностите включват окуляри, обективи за наблюдение по методите на тъмното поле и светлото поле с голямо работно разстояние, цифрови камери и калибрационни образци. Основни характеристики на микроскопа: Предметна маса с кръгли плочи за масата с отвори 10 mm, 20 mm и 30 mm; подходяща за тежки и големи образци Микроскопски методи за наблюдение по метода на светлото поле, тъмното поле и с поляризирана светлина Опция за завъртане на главата на микроскопа на 180 градуса при монтажа Две опции за монтиране на монитор и цифрова камера: тринокулярна тръба и страничен порт за камера; разделяне на лъча: 100:0 и 0:100 на тялото и 50:50 и 100:0 на тринокулярната глава Мощна халогенна лампа (50 W) за удобно наблюдение по метода на тъмното поле, регулиране на яркостта, настройка на осветлението на Кьолер, цветни филтри и възможност за центриране на източника на светлина по три оси Допълнителни принадлежности за подобряване на работните характеристики на микроскопа Основни характеристики на камерата: Камерата работи автономно, без връзка с компютър и чрез интерфейс HDMI. Може да се свързва към компютър чрез Wi-Fi и интерфейс USB 3.0 Автоматично превключване между 4K и Full HD в зависимост от разделителната способност на монитора 30 fps за наблюдение на движещи се обекти, записване на видеоматериали и придвижването на образците без трептене и забавяния Цветният сензор с фоново осветление CMOS SONY Exmor/Starvis осигурява ниско ниво на шума и висока светлочувствителност, дори при слаба осветеност. Ще получите по-ясни и по-ярки изображения с по-наситени цветове Софтуер за запис на снимки, видеозапис, редактиране, функции на външен дисплей, линейни и ъглови измервания Комплектът включва: Цифрова камера MAGUS CHD40 (цифрова камера, HDMI кабел (1,5 m), кабел USB 3.0 (1,5 m), USB мишка, 32 GB SD карта с памет, USB Wi-Fi адаптер (2 бр.), променливотоков захранващ адаптер 12 V/1 A (Евро), инсталационни CD с драйвери и софтуер, ръководство за потребителя и гаранционна карта) Течнокристален монитор MAGUS MCD40 Основа с вход за захранване, фокусиращ механизъм, предметна маса и револверна глава Илюминатор за отразена светлина с корпус на осветителното тяло Тринокулярна глава Планахроматичен обектив с корекция до безкрайност: PL L5x/0,12 BD WD 9,7 mm Планахроматичен обектив с корекция до безкрайност: PL L10x/0,25 BD WD 9,3 mm Планахроматичен обектив с корекция до безкрайност: PL L20x/0,40 BD WD 7,2 mm Планахроматичен обектив с корекция до безкрайност: PL L50х/0,70 BD WD 2,5 mm Окуляр 10x/22 mm с голямо разстоянието от очите (2 бр.) Адаптер за C-образна монтировка 1x Шестостенен ключ Променливотоков захранващ кабел Покривало против прах Ръководство за потребителя и гаранционна карта Предлагат се по заявка: Окуляр 10x/22 mm със скала Окуляр 12,5x/14 mm (2 бр.) Окуляр 15x/15 mm (2 бр.) Окуляр 20x/12 mm (2 бр.) Окуляр 25x/9 mm (2 бр.) Планахроматичен обектив с корекция до безкрайност: PL L40x/0,60 BD WD 3,0 mm Планахроматичен обектив с корекция до безкрайност: PL L60x/0,70 BD WD: 1,9 mm Планахроматичен обектив с корекция до безкрайност: PL L80x/0,80 BD WD: 0,8 mm Планахроматичен обектив с корекция до безкрайност: PL L100х/0,85 (сух) BD WD: 0,4 mm Калибрационен образец МаркаMAGUSГаранция5 годиниEAN5905555018492Размер на опаковката (Д x Ш x В)49x34x68 cmТранспортно тегло19.25 kg=== Разделител ===Цифрова камераТипметалургичен, светлина/оптиченТип на главата на микроскопатринокулярни, цифров екран/монитор на компютъраГлаваSiedentopf, може да се завърта на 180 градуса Ъгъл на наклон на главата45 градуса Увеличение, x50 — 500Диапазон на увеличениетоот 200x до 800xУвеличение, x (опция)50-1000/1250/1500/2000/2500Диаметър на тръбата на окуляра, mm30Окуляри10х/22 mm, разстояние от очите: 10 mm (*опция: 10x/22 mm със скала, 12,5x/14; 15x/15; 20x/12; 25x/9)Обективипланахроматични с корекция до безкрайност: PL L5x/0,12 BD, PL L10x/0,25 BD, PL L20x/0,40 BD, PL L50x/0,70 BD; парфокална височина 45 mm (*опция: PL L40x/0,60 BD, PL L60x/0,70 BD, PL L80x/0,80 BD, PL L100x/0,85 BD (сух))Револверна главаза 5 обективаРаботна дистанция, mm9,7 (5x); 9,3 (10x); 7,2 (20x); 2,5 (50x); 3,0 (40x); 1,9 (60x); 0,80 (80x); 0,40 (100x)Разстояние между окулярите, mm48 — 75Предметна маса, mm242x200Диапазон на движение на предметната маса, mm30/30Характеристики на предметната масадвуосна механична, кръгла въртяща се носеща плоча в центъра с Ф130 mm и с отвори Ф10 mm, Ф20 mm и Ф30 mmДиафрагмавградена апертура и полеваФокусиранекоаксиален, грубо (с регулиране на затягането на механизма за грубо фокусиране и бутон за застопоряване) и фино (0,002 mm)Тялоалуминиева сплавОсветлениехалогенноРегулиране на яркосттаyesЗахранване220 с отклонение 22 V, 50 Hz, променливотокова мрежа, променливотоково 110 V-220 V/постояннотоково 5-12 V, 1 A (Тип-C)Тип на светлинния източник12 V/50 WСветлинни филтризелен, син, жълт, матовДиапазон на работната температура, градуса C-15 — 55Диапазон на работната температура, градуса C5 — 35Допълнителноанализатор и поляризатор, които могат да се демонтират, устройство за изследване по метода на тъмното полеВъзможност за свързване на допълнително оборудванеUSB мишка, Wi-Fi адаптер (USB), флашпамет (USB)Потребителско нивоза професионалисти, опитни потребителиНиво на трудност на сглобяване и монтажсложенПриложениеметалургиченМясто на осветлениетодолу (отразена светлина)Метод за изследванена светлото поле, поляризация, тъмно полеТорбичка/калъф/чанта в комплектпокривало против прахСензорSony Exmor/Starvis CMOSЦветен/монохроменцветен Мегапиксела8Максимална разделителна способност, пиксели3840x2160Размер на сензора1/1,2'' (11,14x6,26 mm)Размер на пиксела, мm2.9x2.9Интерфейсни съединителиHDMI 1,4, USB 3.0, Wi-FiКарта с паметSD до 32 GBСветлочувствителност1028 mV с 1/30 sОтношение сигнал/шум0,13 mV при 1/30 sВреме за експозиция0,014 ms - 1000 msВидеозаписyesЧестота на кадрите, fps при разделителна способност30 при 1920x1080 (Wi-Fi), 30 при 3840x2160 (HDMI), 30 при 3840x2160 (USB 3.0)Място на монтажтринокулярна тръба, окулярна тръба вместо окулярФормат на изображението*.jpg, *.tifВидео формат*.h264/*.h265, *.mp4Спектрален диапазон, nm380-650 (вграден инфрачервен филтър)Тип на затвораERS (електронен преместващ се затвор)СофтуерHDMI: вграден; USB: MAGUS ViewИзисквания към систематаWindows 8/10/11 (32-битов и 64-битов), Mac OS X, Linux, до 2,8 GHz Intel Core 2 или по-мощен, най-малко 4 GB RAM, порт USB 2.0, RJ45, 19" или по-голям дисплейТип на монтажаC-образна монтировкаЗахранване на камератаDC адаптер 12 V, 1 AСпецификации на постояннотоковия захранващ адаптервходни параметри: променливо напрежение 100-240 V, 50/60 Hz, изходни параметри: постоянно напрежение 12 V/1 AДиапазон на работната температура на камерата, градуса С-10 — 50Диапазон на работната влажност, %10 — 90Диапазон на работната влажност, %30 — 80Тип на матрицатаIPSДиагонал на дисплея, инчове13.3Разделителна способност на дисплея, пиксели3840x2160 (4K)Формат16:9Яркост, cd/m2400Брой на показваните цветове16,7 милионаКонтраст1000:1Хоризонтален/вертикален ъгъл на видимост, градуса 178/178Размер на видимата зона на екрана (Ш x В), mm295x165Разстояние между пикселите (Д x В), mm0,154x0,154Честота на оптичния източник, Hz60Тип на матрицата с фоново осветлениесветодиоднаСрок на експлоатация на светодиода за задно осветяване, часове50000ИнтерфейсHDMIПотребление на енергия, W12 (макс.)
